Introduction
Le lecteur d’identifi cation à radiofréquence exclusif à LiftMaster et les
étiquettes véhiculaires fournissent un accès rapide et simple à votre
barrière. Le lecteur et les étiquettes véhiculaires LiftMaster doivent être
utilisés conjointement comme système pour pouvoir fonctionner. Les
étiquettes de marque LiftMaster ne peuvent être utilisées qu’avec le lecteur
de marque LiftMaster.
Lecteur RFID de longue portée LiftMaster
Modèle LMSC1000
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques
comme le plomb, reconnu par l’État de la Californie comme cause
de cancers, d’anomalies congénitales et d’autres problèmes liés à la
reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov

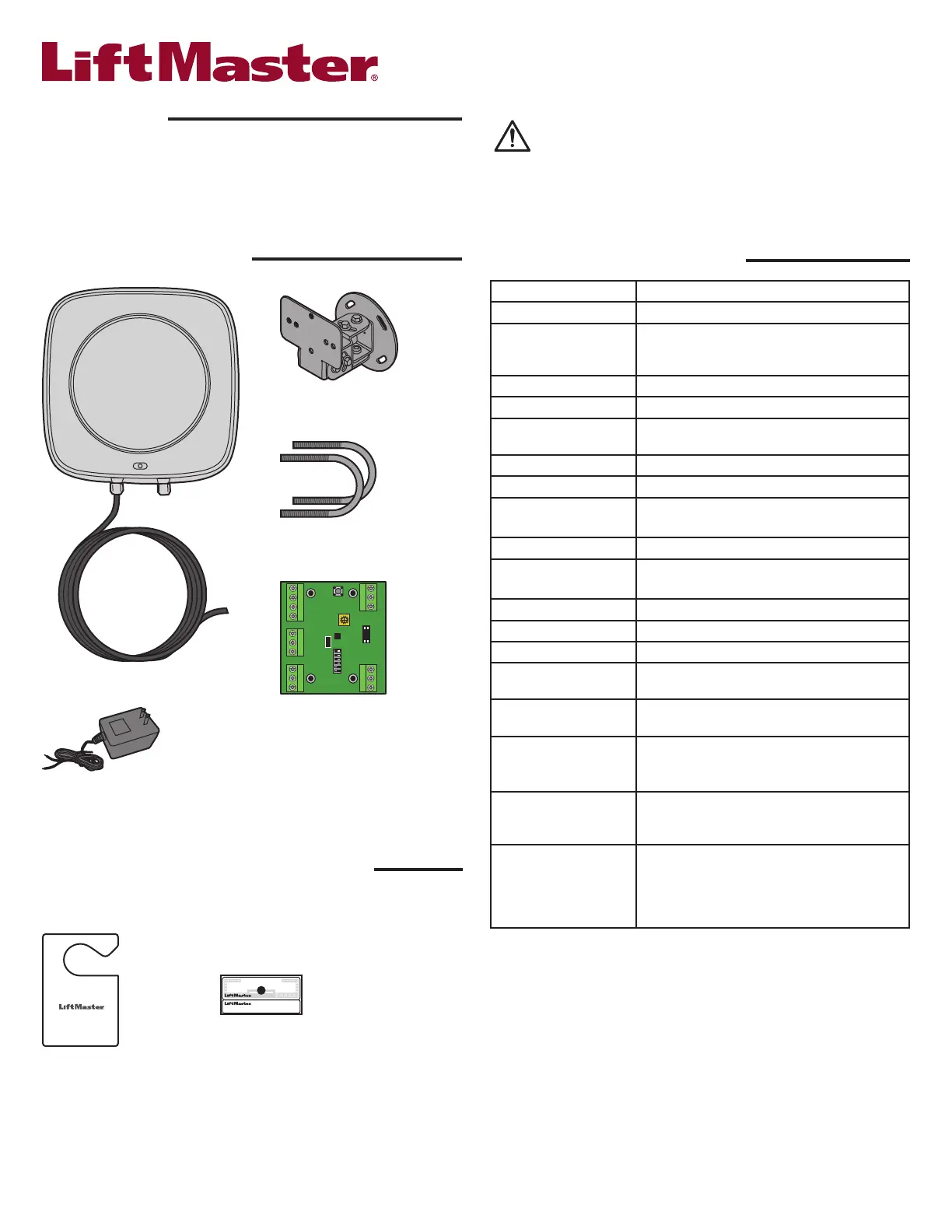

CONTENU DE LA BOÎTE
Étiquettes RFID LiftMaster prises en
charge (commander séparément)
Lecteur RFID LMSC1000
Étiquette RFID LiftMaster
à accrocher LMHNTG/
SPLMHNTG*
* Si un code d’installation et une ID de démarrage particuliers sont exigés,
utiliser les numéros de pièce spéciale SPLMHNTG, SPLMUNTG.
** Le SW2 n’a pas été prévu pour être utilisé sur autre chose que le LMSC1000.
Étiquette RFID à double
usage LiftMaster LMUNTG/
SPLMUNTG* (pare-brise/
phare)
Support de Montage
Module d’interface Wiegand
S2W
Source d’alimentation
stabilisée de 12V 3A
Le module d’interface Wiegand
S2W et le transformateur enfi chable
doivent être montés dans l’enceinte
CAPXL ou un actionneur de barrière
homologué à la norme UL325, ou une
enceinte à l’épreuve des intempéries:
homologuée UL NITW ou CYIV, de
types 3X, 3RX, 3SX, 4X ou 6P.
Boulons en U (2)
Caractéristiques du lecteur
Numéro de pièce LMSC1000
ID de la FCC XVY-IDRO900MA
Dimensions 10,25" 26cm x 26cm x 3,8cm (10,25po x
10,25po x 1,5po)" 26cm x 26cm x 3,8cm
(10,25po x 10,25po x 1,5po)"
Polarisation Polarisée circulaire
Plage de fréquences 902MHz ~ 928MHz
Protocole pris en
charge
ISO 18000-6C/EPC C1 G2, ISO 18000-6B
Portée de lecture 6,09 à 9,14m (20 à 30pi) (selon l’étiquette)
Anticollision Jusqu’à 100étiquettes/seconde
Environnement Température de service: - 20 C à + 50 C
Température d’entreposage: - 20 C à + 80 C
Connectivité Wiegand à 26bits (D0, D1, masse)
Puissance de sortie RF Réglable de 13 à 30dBm avec pas de 1dB
Précision de puissance +/- 0,5dBm
Poids 0,88kg < (31oz) (Lecteur uniquement)
Protocole ISO18000-6C C1G2
Logiciel v.EI8070400
Tension nominale
d’entrée du LMSC1000
12V c.c., 700 mA
Niveaux UL294 Attaque: I, Sécurité de ligne: I, Endurance:
IV, Veille: I
Caractéristiques
électriques du
S2W_001**
Tension nominale d’entrée: 12V c.c., 20mA
Tension nominale de sortie du relais: 24V
c.c., 1A
Panneaux de
commande compatibles
homologuésUL
Chamberlain Group, modèles CAPXL et CAP2D
Le modèle S2W est
prévu pour être installé
dans une enceinte à
l’épreuve des
intempéries
homologuée UL NITW ou CYIV, de types 3X,
3RX, 3SX, 4X ou 6P
LMHNTG
FC: 24 ID: 00025
Remove permit while vehicle is in motion.
07/18
07/18
FC: 24 ID: 000025
FC: 24 ID: 000025
LMUNTG Windshield/Headlamp Tag
REMARQUE: Compatibilité UL vérifi ée avec le CAPXL et le CAP2D. Le
module S2W-001 doit être mis sous tension par le modèle Model WSU120-
3000 de Triad Magnetics ou le modèle CS1203000 de C.SA Electronics
(Dongguan) Co., Ltd.
