ACM-123
C B
*
/
Buckle
Boucle
E7
ÉTAPE 1
Fixer les pieds (1) à la base
de l'échelle (P1) en utilisant 2
rondelles en acier inoxydable
(3) et 2 vis (2). Insérer les 2
bouchons (4) sous les pieds.
ÉTAPE 2
Insérer le cadre de l'échelle
(P2) dans la base assemblée
(E1). Selon la hauteur de la
piscine (48"; 52"; 54"), ajuster
la base (E1) à la hauteur
désirée. Insérer les 4 boulons
(5) dans les trous déjà
perforés et bien serrer avec
les 4 rondelles (6) et les 4
écrous (7).
ÉTAPE 3
NOTE: À cette étape
l'alignement est critique. De
la gelée de pétrole peut être
utilisée pour faciliter
l'assemblage. Insérer le
cadre de l'échelle (E2) dans
les rampes (P3). S'assurer
que les points d'ancrage des
crochets (ret. Étape #6),
situés sous les barres
transversales des rampes,
soient alignés les uns par
rapport aux autres. S'assurer
également que les ergots
d'arrêt situé de chaque côté
du cadre de l'échelle (E2)
soient bien enclenchés dans
les rampes (P3).
ÉTAPE 4
Insérer la plate-forme (P4)
entre les deux rampes, en
s'assurant que la lettre «A»
inscrite sur la plate-forme soit
du même côté que la section
E3. Fixer solidement avec 4
vis (15).
STEP 1
Attach two of the feet (1) onto
one of the "U" shaped ladder
bases (P1) using a stainless
steel screw (2), a stainless
steel washer (3) and a plastic
cap (4) for each pad.
STEP 2
Insert ladder frame (P2) into
the assembled ladder base
(E1). Adjust the height of P2
plus E1 for the height of the
pool, 48”, 52” or 54”. Secure
the ladder base (E1) to the
ladder frame (P2) by inserting
4 bolts (5) into the 4 predrilled
holes and fastening them with
4 washers (6) and 4 nuts (7).
STEP 3
NOTE: In this step alignment
is critical. Petroleum jelly may
be used if necessary to make
the fit easier. Insert the
assembled ladder frame (E2)
into both handrails (P3)
making sure that the letter “A”
on both handrails is facing in
the same direction.
NOTE: Make sure the ladder
frame is NOT inserted on
the side of the handrails
with the letter
STEP 4
Slide the upper platform (P4)
in between the two handrails,
making sure that the letter "A"
written on the platform is
facing the same side as
section E3. Attach firmly using
4 screws (15).
"
.
.
-
,
+
#
$
E1
ÉTAPE 5
Enlever la rampe de l'échelle
ACM-123. Glisser le support du
bas (8) et ensuite le support du
haut (8) sur le poteau arrière tel
qu'illustré (ne pas fixer les
supports). Réinstaller la rampe
sur les poteaux des marches.
Glisser le support du haut (8) et
ensuite le support du bas (8) sur
le poteau (P5) tel qu'illustré (ne
pas fixer les supports). Installer
le poteau (P5) sur les marches.
ÉTAPE 6
NOTE : Cette échelle est
installée à l'extérieur de la
piscine et s'attache au modèle
d'échelle ACM-123.
Il est nécessaire d'être deux
personnes pour installer l'échelle
dans la piscine. Aligner les
rampes et poteaux afin que la
plate-forme (P4) se trouve sur la
paroi de la piscine.
Aligner les supports du bas (8)
et fixer en utilisant 2 vis longues
(10) et 2 écrous (11). Aligner les
supports du haut (8) et fixer en
utilisant 2 vis courtes (9) et 2
écrous (11).
AVERTISSEMENT :
L’espace entre la paroi
intérieure de la piscine et
l’escalier doit être de 2” afin
d’éviter qu’une personne n’y
demeure coincé et
d’endommage la toile de
piscine.
ÉTAPE 7
Passer les courroies (13) à
travers la plate-forme du haut
(P4) dans les fentes B & C.
Passer la courroie (13) en
dessous de la margelle et la
ramener vers la boucle. Serrer
soigneusement. Répéter de
l'autre côté.
Fixer les supports (8) en utilisant
4 vis (12).
E2
48"
52"
54"
P2
E1
E3
P3
A
A
A
E6
ACM-124S
ACM-123
,
,
,
,
E5
ACM-123
)
P4
E4

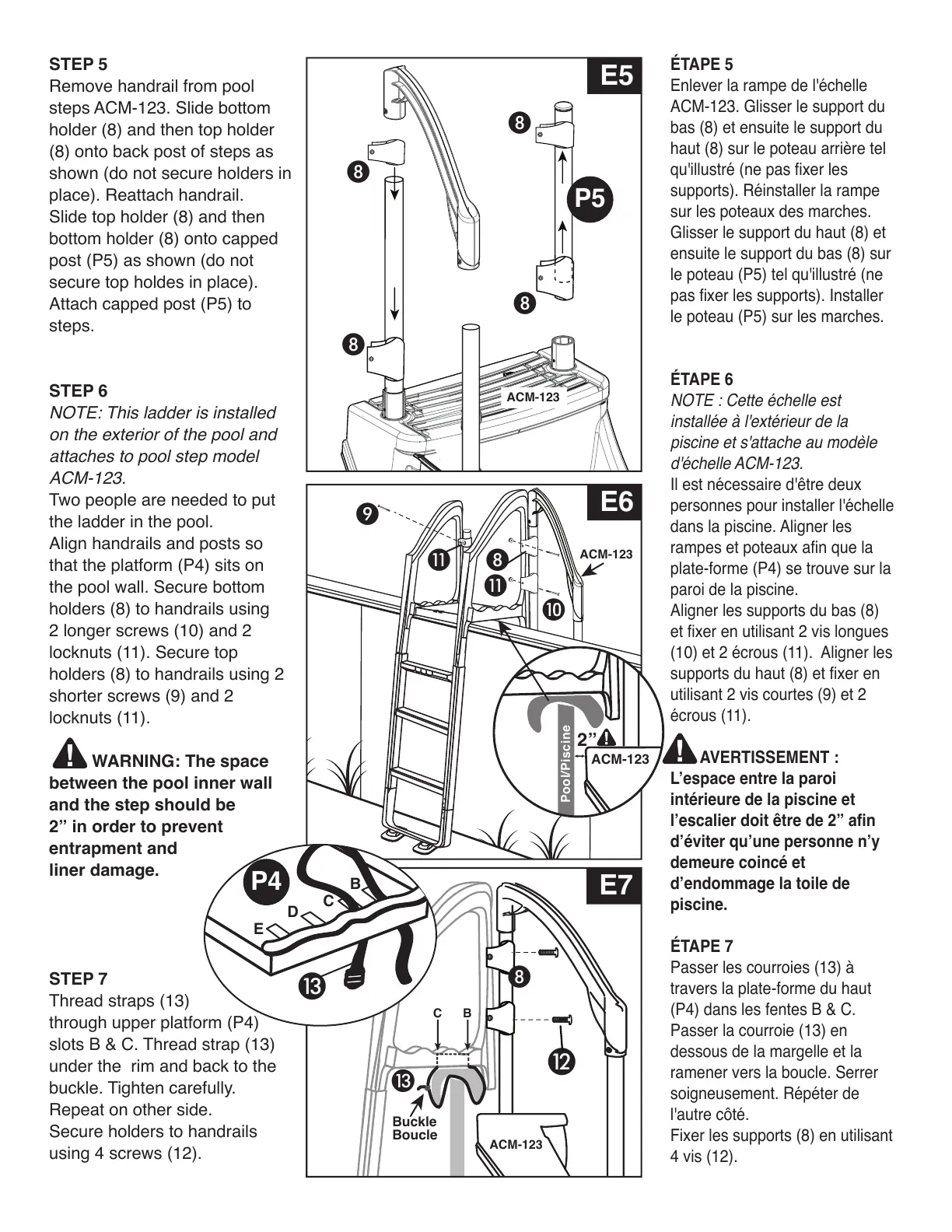

STEP 5
Remove handrail from pool
steps ACM-123. Slide bottom
holder (8) and then top holder
(8) onto back post of steps as
shown (do not secure holders in
place). Reattach handrail.
Slide top holder (8) and then
bottom holder (8) onto capped
post (P5) as shown (do not
secure top holdes in place).
Attach capped post (P5) to
steps.
STEP 6
NOTE: This ladder is installed
on the exterior of the pool and
attaches to pool step model
ACM-123.
Two people are needed to put
the ladder in the pool.
Align handrails and posts so
that the platform (P4) sits on
the pool wall. Secure bottom
holders (8) to handrails using
2 longer screws (10) and 2
locknuts (11). Secure top
holders (8) to handrails using 2
shorter screws (9) and 2
locknuts (11).
WARNING: The space
between the pool inner wall
and the step should be
2” in order to prevent
entrapment and
liner damage.
STEP 7
Thread straps (13)
through upper platform (P4)
slots B & C. Thread strap (13)
under the rim and back to the
buckle. Tighten carefully.
Repeat on other side.
Secure holders to handrails
using 4 screws (12).
NOTE: This ladder is installed on the
exterior of the pool and attaches to pool
step models ACM-123.
NOTE : Cette échelle est installée à
l'extérieur de la piscine et s'attache au
modèle d'échelle ACM-123.
!
&
%
'
P1
