ACM-125 / ACM-125C
Lumière universelle de piscine
INSTALLATION SUR MUR
DE PISCINE HORS-TERRE
À être installé seulement par
un technicien autorisé.
*JOINT D’ÉTANCHÉITÉ VENDU SÉPARÉMENT

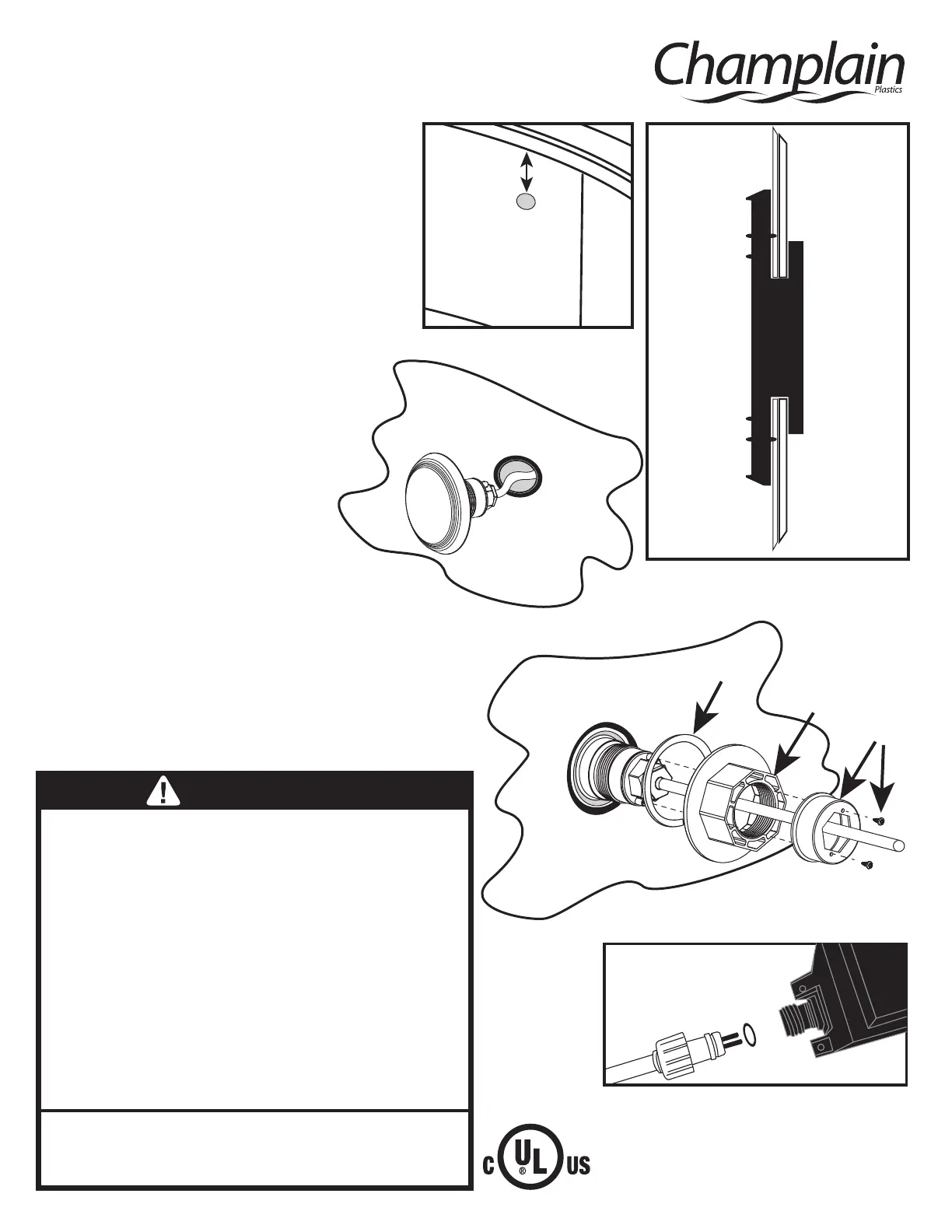

1) Abaisser le niveau d’eau de la piscine
2) À l’aide d’une scie emporte-pièces percer
un trou de 2" (50.8mm) dans le mur et la toile
de la piscine.
3) Insérer, par l'intérieur de la piscine,
le joint d'étanchéité dans le trou de 2"
du mur de façon à avoir le plus grand
diamètre à l'intérieur de la piscine
et le plus petit diamètre à l'extérieur.
4) Passer le cordon électrique
à travers le trou (voir dessin).
5) Insérer la rondelle de plastique.
6) Fixer la lumière avec l'écrou
de plastique. NE PAS TROP SERRER.
7) Fixer l'écrou de plastique avec le bouchon
de sécurité et les vis.
8) Assurez-vous que le transformateur est hors
de l'eau. Faites glisser joint torique sur la fiche
du transformateur.
9) Insérer les broches dans la prise du transformateur
et fixer avec le capuchon.
10) Le transformateur doit être branché dans
une prise GFCI.
'
(
Champlain Plastics Inc.
87 Pillsbury Road, Rouses Point, NY 12979
(INS-ACM125-rev2)
• Risque d'électrocution si les instructions ne sont pas
observées. Brancher seulement dans une prise GFCI mise à
terre situé à au moins 3m (10pi) de la piscine. NE PAS
UTILISER DE CORDON DE RALLONGE.
• Sauf lorsque la lumière est installée dans une partie de la
piscine qui n’est pas utilisée pour la baignade et que
l’ampoule est adéquatement protégée afin que personne ne
puisse la toucher, le haut de la lumière doit être installée
sur le mur de la piscine à au moins 45cm (18po) sous le
niveau d’eau normal de la piscine.
• Ne pas laisser les enfants utiliser cette lumière sans
supervision.
• À être utiliser que sur une piscine hors-terre installé
de façon permanente.
• Ne pas utiliser si la lumière, le transformateur
ou le cordon sont endommagés.
ENTREPOSAGE POUR L'HIVER : Le gel peut
endommager la lumière. Déconnecter la lumière et
l'enlever de la piscine. L'entreposer dans un endroit sec à
température ambiante.
AVERTISSEMENT
%
#
&
$
"
• trou de 2" (50.8mm)
de diamètre
• Plus de 18"(45cm)
sous le niveau
normal de l'eau.
18” +
Grande partie
du *joint
d'étanchéité
à l'intérieur
de la piscine
Petite partie
du *joint
d'étanchéité
à l'extérieur
de la piscine
Mur de piscine
Toile de piscine
Toile de piscine
Mur de piscine
!
*JOINT D’ÉTANCHÉITÉ
VENDU SÉPARÉMENT
