1. Bouchon de la buse
de poly
2. Écrou de
blocage
3. Corps de
la buse
4. Joint
d’étanchéité
de la bue
5. Coude
Figure 1
2F

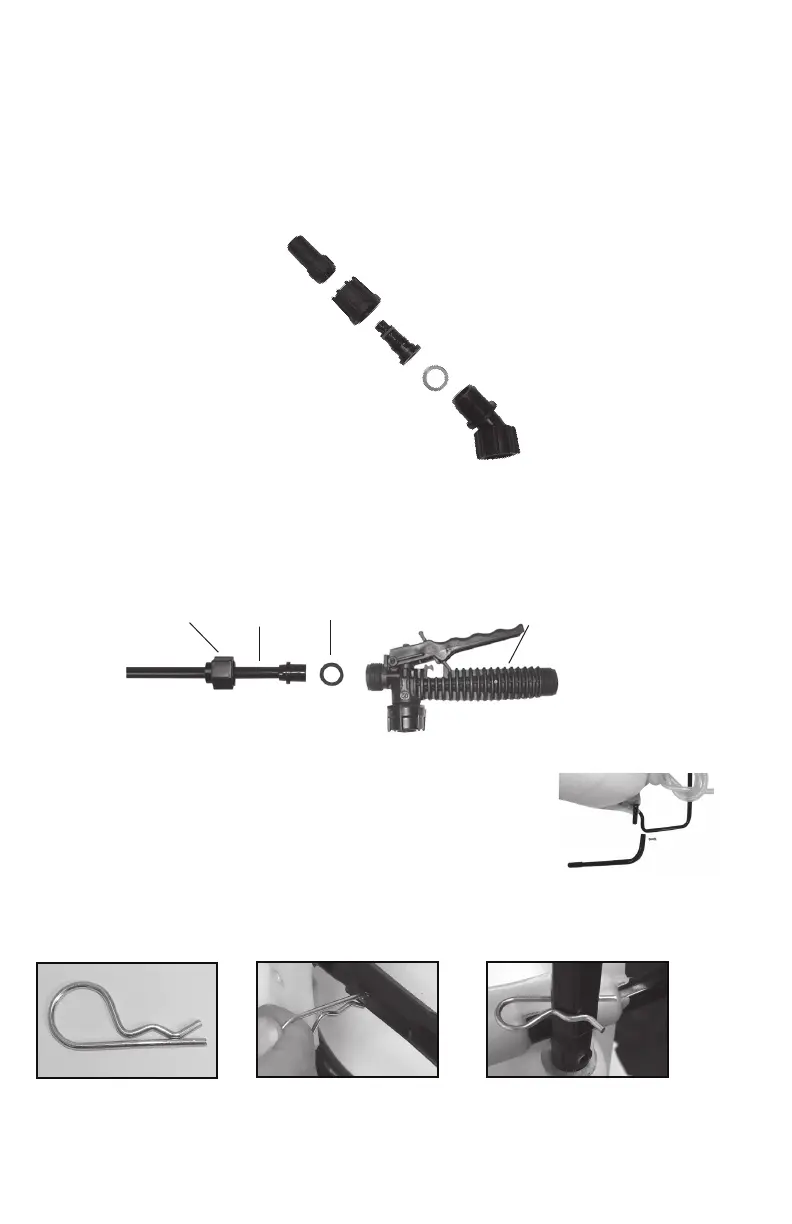

INFORMATION D’UTILISATION ET DE COMPOSANTS DU PULVÉRISATEUR
ASSEMBLAGE DE LA BUSE
Figure 1
Dévissez le bouchon de la buse (1) du corps de la buse (3) avec l’écrou de blocage (2) bien installé au coude
(5). Dévissez l’écrou de blocage (2). Poussez le corps de la buse (3) avec le joint d’étanchéité de la buse (4)
hors de l’écrou de blocage (2). Pour réinstaller la buse, inversez les instructions précédentes.
Joint torique
Tube
Écrou de
blocage
Robinet
d’arrêt
ASSEMBLAGE DES TUBES
1. Assurez-vous que le joint torique est installé à l’extrémité du tube. Insérez le tube dans le robinet d’arrêt.
2. Tournez et resserrez l’Ècrou de blocage dans le sens horaire sur le robinet d’arrÍt.
INSTALLER LA POIGNÉE DE POMPE
La poignée de pompe s’installe à l’une ou l’autre extrémité de l’arbre
de la pompe (A). Pour installer la poignée de pompe, placez la
poignée (C) sur l’arbre (A) en alignant le trou de la poignée de pompe
et le trou de l’arbre. Poussez le côté droit de la goupille fendue (B) à
travers le trou aligné tel qu’indiqué dans les figures 1 à 3.
Figure 2
Alignez les trous
Figure 3
Glissez la goupille à
travers les trous
Figure 1
Goupille fendue
A. Arbre de
pompe
B. Goupille
fendue
C. Poignée de
la pompe
