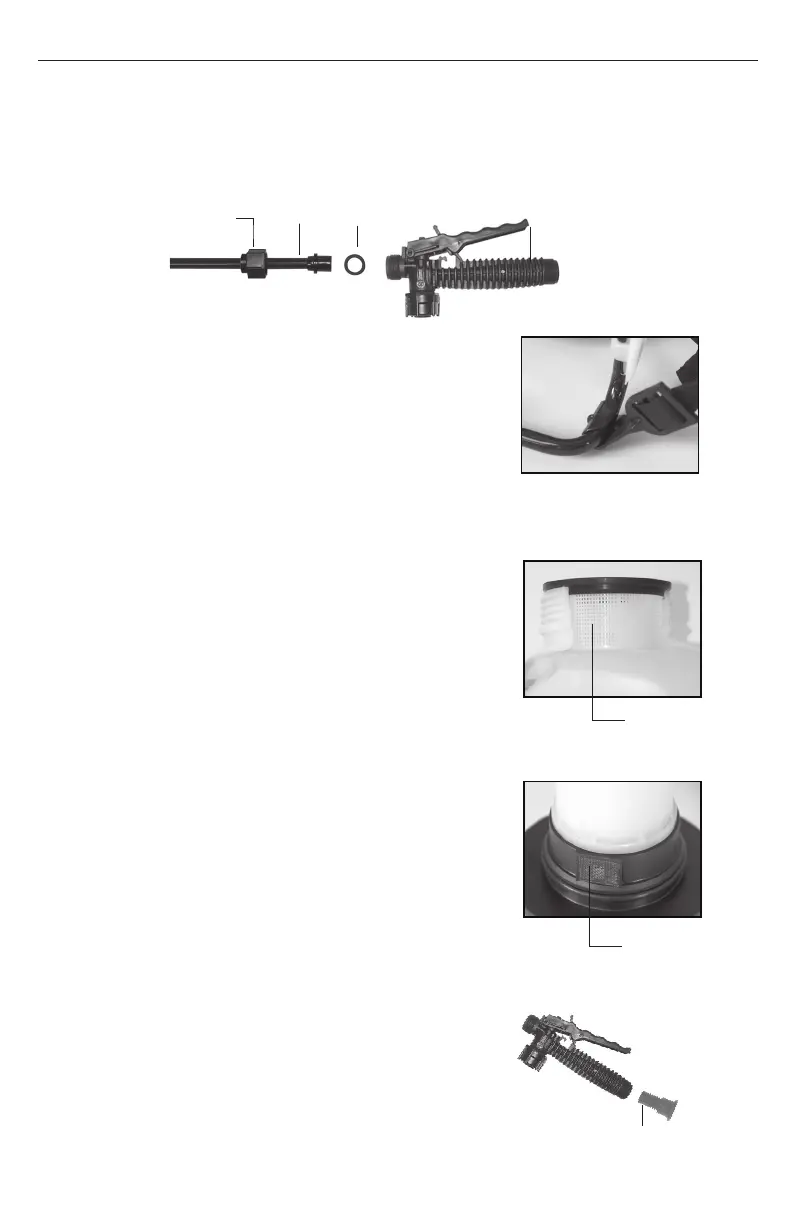

MONTAJE DE LA VARILLA
1. Asegúrese de que el anillo “O” esté instalado en el extremo de la varilla pulverizadora.
Inserte la varilla a la válvula de cierre.
2. Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las agujas del reloj.
Anillo “O”Varilla
Tuerca de
retención
Válvula de
apagado
Este pulverizador con mochila está equipado con un sistema de
filtración en 3 etapas (Figura 1-3). La etapa 1 es una canastilla
de filtro incorporada en la abertura del tanque donde se
coloca el fluido. La etapa 2 es un filtro integrado en la cámara
de presión. La etapa 3 es un filtro desmontable integrado en
el conjunto de cierre. Se recomienda la limpieza periódica
de estos filtros para garantizar un flujo uniforme del fluido a
través del pulverizador. Esto también reducirá el desgaste del
componente pulverizador.
Para limpiar el filtro de la etapa 2, apunte un flujo fuerte de
agua hacia el filtro para enjuagar los residuos. Voltee el tanque
boca abajo para vaciar el agua y los residuos. Repita cuantas
veces sea necesario. Si no puede quitar los residuos, quizá sea
necesario retirar todo el conjunto de la bomba. Llame a Servicio
a Clientes de Chapin al 1-800-950-4458.
El filtro de la etapa 3 es un filtro desmontable incorporado
en el lado de la entrada de la válvula de cierre (vea la sección
“desarmado y reparación de la válvula de cierre”). Asegúrese
de liberar la presión antes de retirar la manguera del dispositivo
de cierre.
SISTEMA DE FILTRACIÓN EN 3 ETAPAS
INSTALACIÓN DE LAS CORREAS PARA HOMBROS
La p rmazón de metal, en la parte donde el armazón sale del
tanque y se curva alrededor del mismo.
Figura 1
Etapa 1
canastilla de
filtro
Figura 2
Etapa 2
Filtro
Figura 3
Etapa 3
Filtro de cierre
