5F
Manuel de l’ulisateur du pulvérisateur à dos Chapin - Français

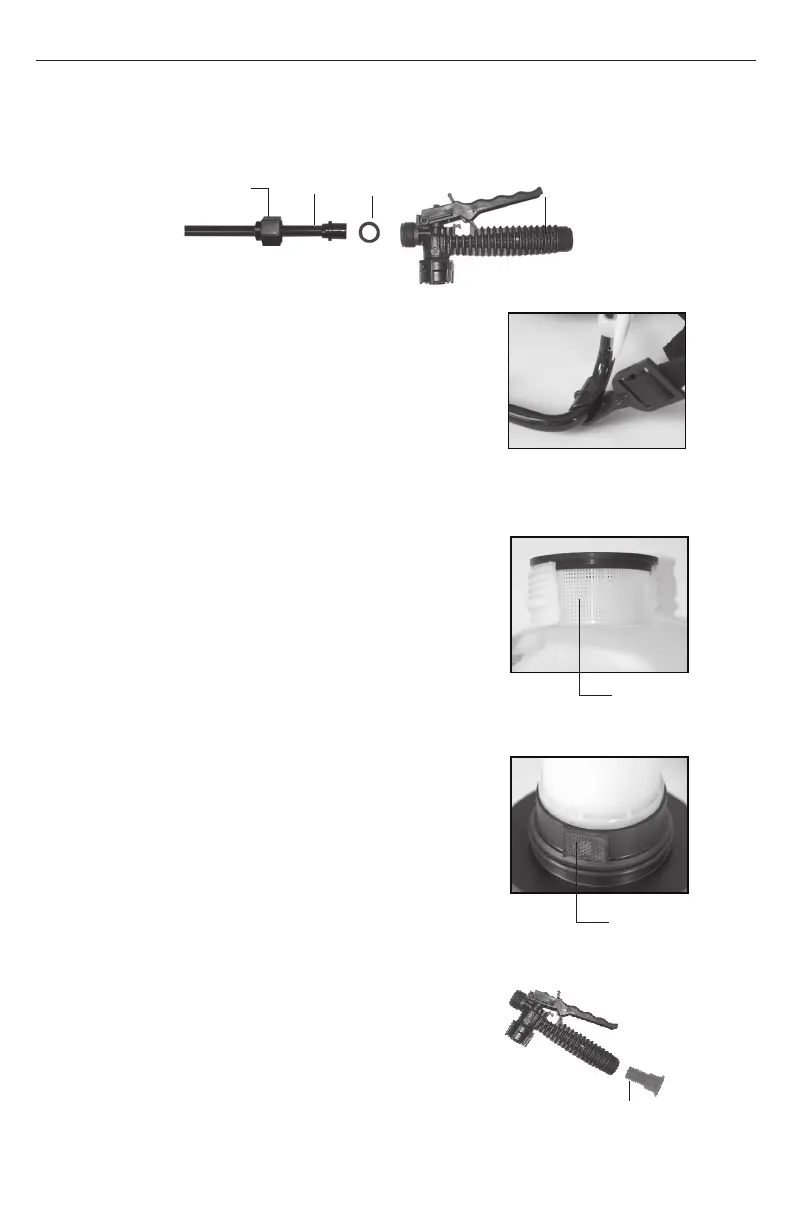

ASSEMBLAGE DES TUBES
1. Assurez-vous que le joint torique est installé à l’extrémité du tube. Insérez le tube dans le robinet d’arrêt.
2. Tournez et resserrez l’Ècrou de blocage dans le sens horaire sur le robinet d’arrÍt.
Joint toriqueTube
Écrou de
blocage
Robinet
d’arrêt
INSTALLER LA BANDOULIÈRE
Le dessus des bandoulières est fixé à la cuve. Fixez
l’extrémité inférieure des bandoulières en attachant les
crochets de sangle à l’armature de métal entre l’endroit
où celle-ci sort de la cuve et où elle se recourbe.
SYSTÈME DE FILTRAGE À 3 ÉTAPES
Ce pulvérisateur à dos est doté d’un système de filtration
à 3 étapes (voir la figure 1-3). L’étape 1 est un panier-
filtre incorporé dans l’ouverture du réservoir où l’on
ajoute le fluide. L’étape 2 est un filtre amovible intégré
dans la chambre de pression. L’étape 3 est un filtre
amovible incorporé dans l’assemblage d’arrêt. Il est
recommandé de nettoyer régulièrement ces filtres pour
assurer une circulation continue de fluide à travers le
pulvérisateur. Ceci réduira aussi l’usure des composants
du pulvérisateur.
Pour nettoyer le filtre d’étape 2, dirigez un grand jet
d’eau vers le filtre pour le nettoyer de tous ses débris.
Retournez le réservoir pour vider l’eau et les débris.
Répétez au besoin. Si vous n’êtes pas en mesure d’enlever
les débris, le retrait de l’assemblage complet de la pompe
peut s’avérer nécessaire. Veuillez appeler le service à la
clientèle de Chapin au 1-800-950-4458.
Le filtre d’étape 3 est un filtre amovible incorporé du côté
d’entrée de robinet d’arrêt (voir la section « Démonter et
réparer le robinet d’arrêt »). Assurez-vous que la pression
est retirée avant d’enlever le boyau du robinet.
Figure 1
Étape 1
panier-filtre
Figure 2
Étape 2
Filtre
Figure 3
Étape 3
filtre d’arrêt
