7F
Manuel de l’ulisateur du pulvérisateur à dos Chapin - Français
RANGEMENT/ENTRETIEN DE VOTRE PULVÉRISATEUR
Le pulvérisateur devrait être rangé hors des rayons du soleil, dans un endroit frais et sec.
Avant le gel, assurez-vous de drainer tout liquide de la cuve, de la pompe, du cylindre de pression,
du boyau, du robinet d’arrêt, du tube et de la buse, pour éviter l’expansion du liquide et les fissures
de composants du pulvérisateur (reportez-vous à la section « Nettoyage »). Verrouillez le robinet
d’arrêt en position « ouverte ».
Lorsqu’une réparation est nécessaire, appelez votre concessionnaire le plus proche et insistez pour avoir
des pièces de rechange originales fabriquées par .
Inspectez régulièrement le tuyau, le tube, la pompe, la cuve et le robinet d’arrêt pour tout signe
d’usure, de dommages ou de fuites et réparez rapidement les problèmes.
DÉMONTER ET RÉPARER LE ROBINET D’ARRÊT

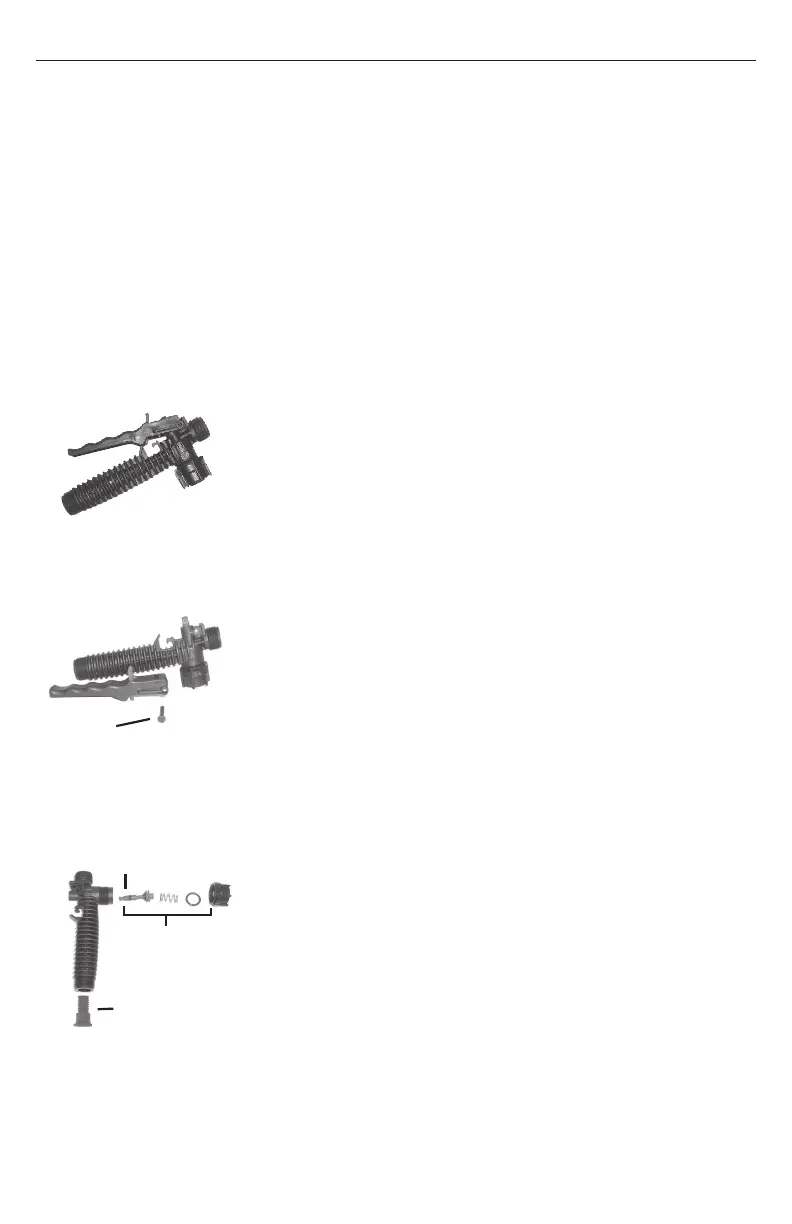

1) Robinet d’arrêt assemblé (figure 1).
2) Retirez la cheville de retenue (A) (figure 2), placez l’extrémité
à encoche de la cheville sur une surface dure et poussez vers
le bas. Retirez la cheville de retenue et glissez pour sortir la
poignée de la soupape
3) Retirez l’écrou de blocage (joint torique attaché), le ressort et
la tige de la soupape (B) (figure 3). Remplacez les pièces usées.
Lubrifiez les joints toriques et remontez en inversant les Ètapes
precedentes. Placez la rainure de la poignee dans l’endroit à fentes
de la tige de la soupape et assurez-vous que la pince de verrouillage
soit bien placee (voir la section « Information utile sur la pulvérisation
»). Insérez la cheville de retenue. Enfoncez la poignée et dégagez-la
quelques fois pour répartir la graisse uniformément. Vérifiez le filtre
(C) au bout du robinet d’arrêt pour tout signe de débris. Retirez le
filtre et rincez à l’eau pour le nettoyer.
Figure 3
C
Figure 1
Figure 2
A
B
Tige de la
valve
