La correa de la mochila viene con varios
accesorios, entre ellos, la correa para
hombros, la correa de pecho, el cinturón,
el apoyo lumbar y la almohadilla para
la espalda (figura 1). La parte superior
de la correa para hombros está sujeta
a la parte superior del tanque y es
desmontable. El gancho del apoyo
lumbar se sujeta al tubo de base, en la
parte inferior del tanque (figura 2).
INSTALACIÓN DE LAS CORREAS PARA HOMBROS
Gancho
Correa de
pecho
Apoyo
lumbar
Cinturón
Figura 1
Montaje de la correa
Tubo
de
base
Apoyo
lumbar
Figura 2
Conexión de gancho
Correa para
hombros
INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR, continuación
Anillo “O”
Varilla
Tuerca de
retención
Válvula de
apagado

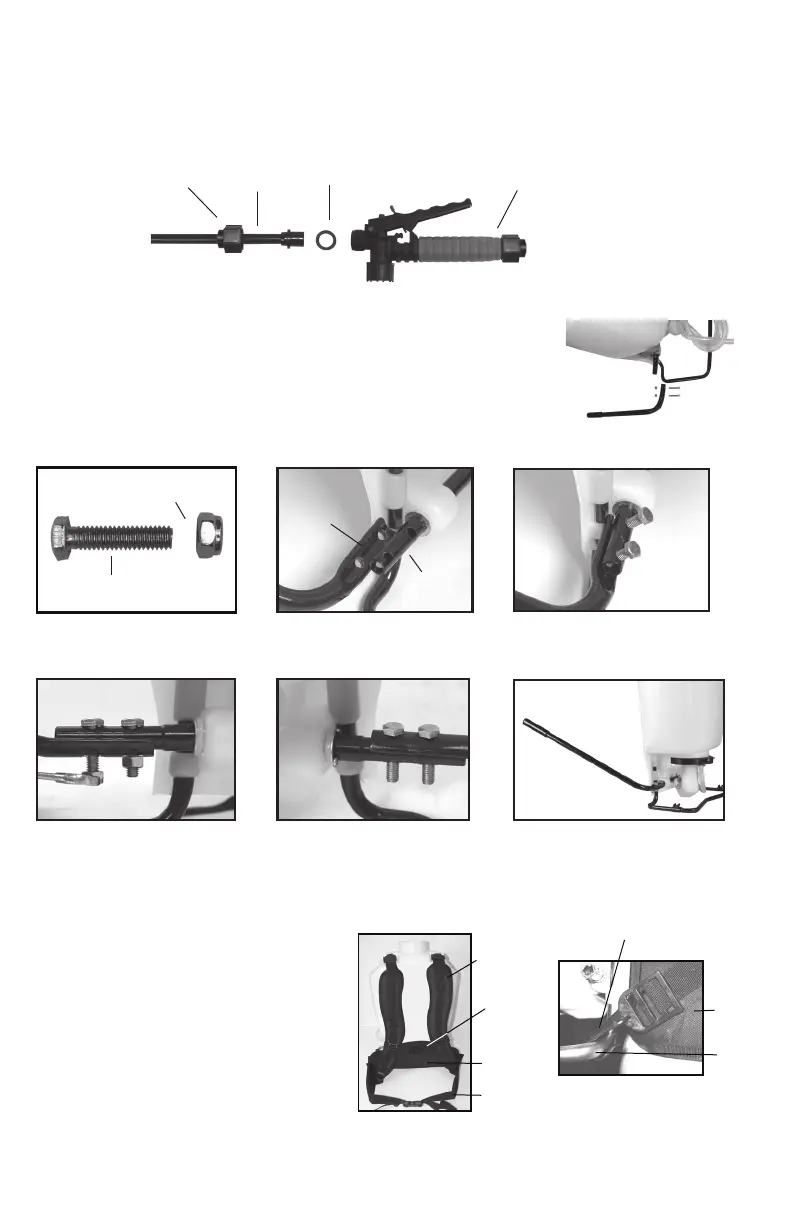

MONTAJE DE LA VARILLA
1. Asegúrese de que el anillo “O” esté instalado en el extremo de la varilla pulverizadora. Inserte la varilla a la
válvula de cierre.
2. Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las agujas del reloj.
INSTALACIÓN DE LA MANIJA DE LA BOMBA
Se puede instalar la manija de la bomba en cualquiera de los dos lados
del eje de la bomba (A). Para instalar la manija de la bomba, coloque la
manija (C) sobre el eje (A) alineando los orificios de la manija de la bomba
con los orificios del eje. Deslice los pernos (B) a través de los orificios
alineados como se muestra en las figura 3. Apriete las tuercas (D) a los
pernos. Hay orificios en la manija de la bomba para permitir su montaje
en el lado izquierdo (fig. 2-4) o en el lado derecho (fig. 5).
A. Eje de la bomba
B. Perno
C. Manija de la bomba
D. La tuerca
Figura 1 Figura 2
Alinee los oricios
Figura 3
Deslice los pernos a través
de los oricios
Figura 5
En el lado izquierdo
Figure 4
Apriete las tuercas a los pernos
Perno con rosca
Contratuerca de nylon
Manija de
la bomba
Eje de
la bomba
Ensamblaje completo
