3F
INSTALLER LA BRETELLE
La bandoulière du sac à dos est doté de
plusieurs caractéristiques incluant bretelle
des épaules, bretelle pectorale, ceinture et
support lombaire (figure 1). Le haut de la
bretelle des épaules est attaché au dessus
du réservoir et est amovible. La sangle du
support lombaire s’attache au tube de base
situé au bas du réservoir (figure 2).
Crochet
Sangle de
poitrine
Support
lombaire
Ceinture de
poitrine
Figure 1
Assemblage de la sangle
Tube
de
base
Support
lombaire
Figure 2
Connexion de crochet
Bandoulière
INFORMATION D’UTILISATION ET COMPOSANTS DU PULVÉRISATEUR, suite
Joint torique
Tube
Écrou de
blocage
Robinet
d’arrêt

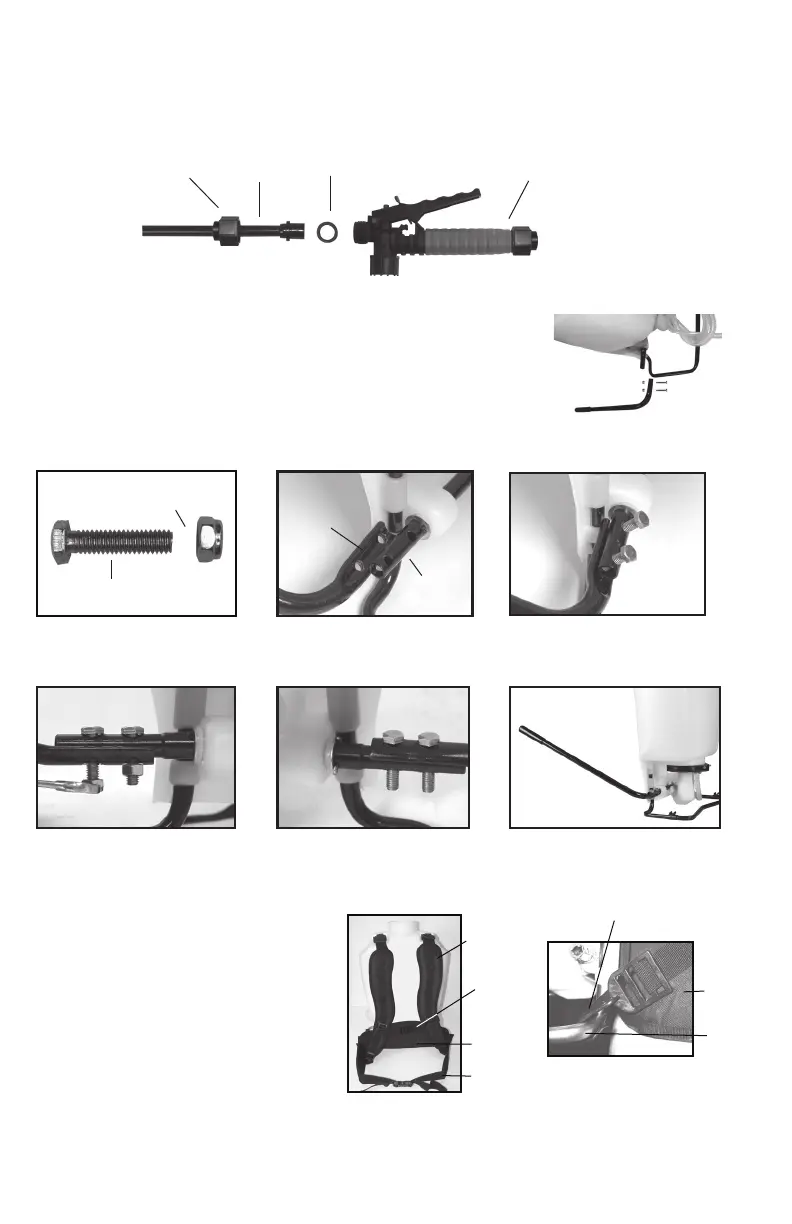

ASSEMBLAGE DES TUBES
1. Assurez-vous que le joint torique est installé à l’extrémité du tube. Insérez le tube dans le robinet d’arrêt.
2. Tournez et resserrez l’Ècrou de blocage dans le sens horaire sur le robinet d’arrÍt.
INSTALLER LA POIGNÉE DE LA POMPE
La poignée de pompe s’installe à l’une ou l’autre extrémité de l’arbre
de la pompe (A). Pour installer la poignée de pompe, placez la poignée
(C) sur l’arbre (A) en alignant le trou de la poignée de pompe et le trou
de l’arbre. Glissez le boulon (B) à travers des trous vis-à-vis, comme
montré aux figure 3. Serrez l’écrou (D) au boulon. Il y a dans trous
dans la poignée de la pompe pour permettre un montage de gaucher
(fig. 2- 4) ou droitier (fig. 5).
A. Arbre de pompe
B. Boulons
C. Poignée de la pompe
D. l’écrous
Figure 1 Figure 2
Alignez les trous
Figure 3
Glisser le boulon à travers
les trous
Figure 5
Droit
Figure 4
Serrez les écrous aux
boulons
Boulon fileté
Écrou autobloquant en nylon
Poignée de
la pompe
Arbre de
pompe
Assemblage terminé
