3F

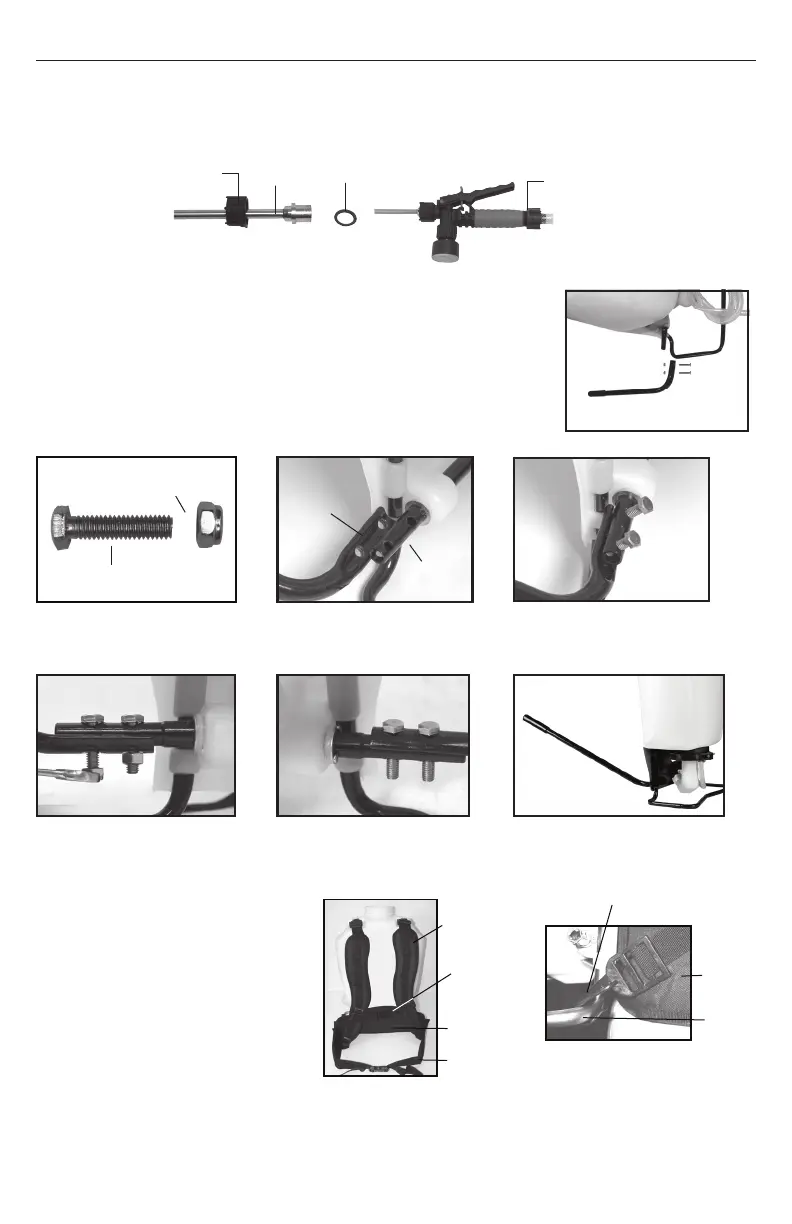

INSTALLER LA BRETELLE
La bandoulière du sac à dos est doté de
plusieurs caractéristiques incluant bretelle
des épaules, bretelle pectorale, ceinture et
support lombaire (figure 1). Le haut de la
bretelle des épaules est attaché au dessus
du réservoir et est amovible. La sangle du
support lombaire s’attache au tube de base
situé au bas du réservoir (figure 2).
Crochet
Sangle de
poitrine
Support
lombaire
Ceinture de
poitrine
Figure 1
Assemblage de la sangle
Tube
de
base
Support
lombaire
Figure 2
Connexion de
crochet
Bandoulière
Écrou de
blocage
Tube Joint
Torique
Robinet
d’arrêt
ASSEMBLAGE DES TUBES
1. Assurez-vous que le joint torique est installé à l’extrémité du tube. Insérez le tube dans le robinet d’arrêt.
2. Tournez et resserrez l’Ècrou de blocage dans le sens horaire sur le robinet d’arrÍt.
Manuel de l’ulisateur du pulvérisateur à dos Chapin - Français
INSTALLER LA POIGNÉE DE LA POMPE
La poignée de pompe s’installe à l’une ou l’autre extrémité de l’arbre de la
pompe (A). Pour installer la poignée de pompe, placez la poignée (C) sur
l’arbre (A) en alignant le trou de la poignée de pompe et le trou de l’arbre.
Glissez le boulon (B) à travers des trous vis-à-vis, comme montré aux figure
3. Serrez l’écrou (D) au boulon. Il y a dans trous dans la poignée de la pompe
pour permettre un montage de gaucher (fig. 2- 4) ou droitier (fig. 5).
Figure 1 Figure 2
Alignez les trous
Figure 3
Glisser le boulon à travers
les trous
Figure 5
Droit
Figure 4
Serrez les écrous aux
boulons
Boulon fileté
Écrou autobloquant en nylon
Poignée de
la pompe
Arbre de
pompe
Assemblage terminé
A. Arbre de pompe
B. Boulons
C. Poignée de la pompe
D. l’écrous
