Chapin 97902 - Page 31

6F

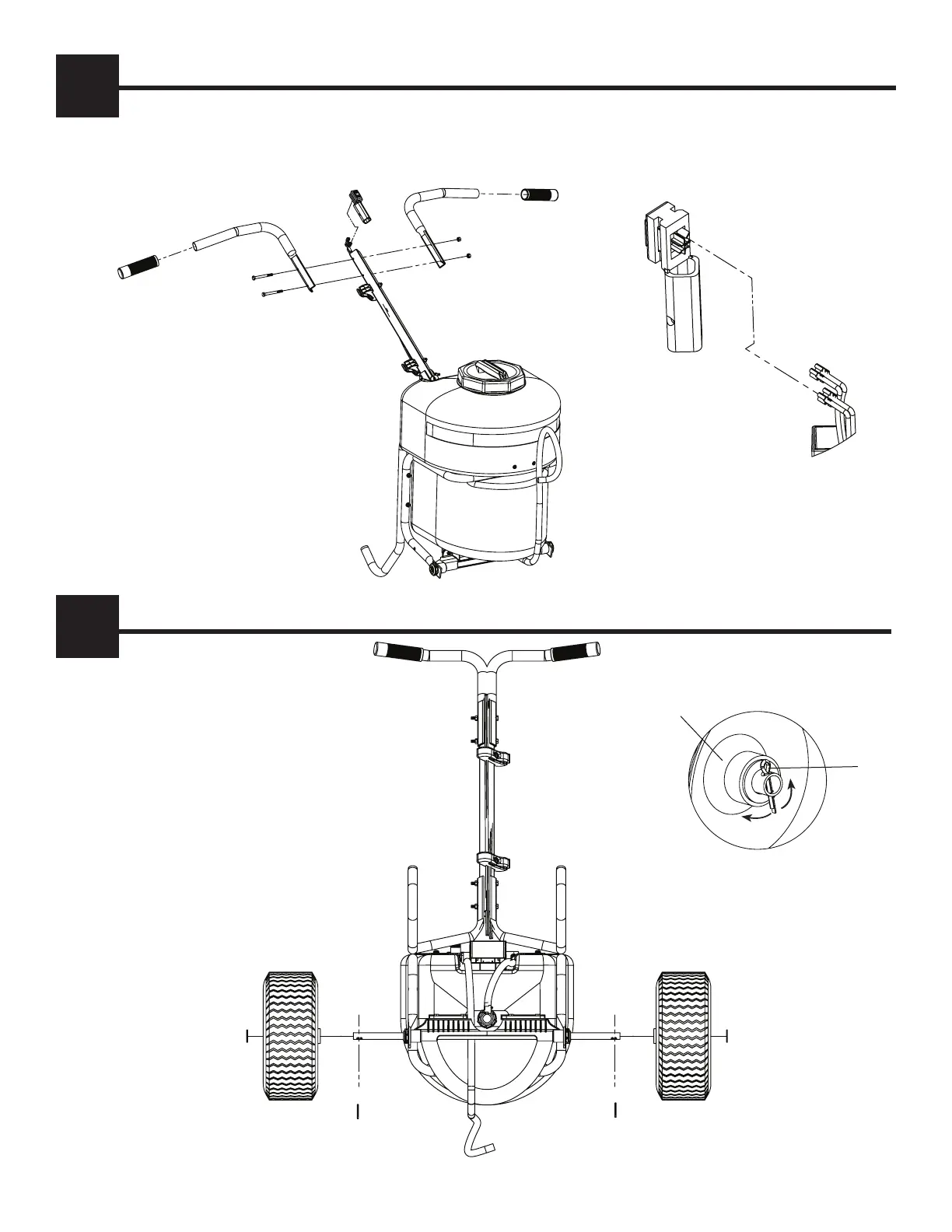

ASSEMBLER LES POIGNÉES ET L’INTERRUPTEUR MARCHE/ARRÊT
4
Connectez le faisceau de câbles marche/arrêt (C-4) à l’interrupteur et insérez le support de l’interrupteur (H-10) dans le tube de guidon
carré (C-5). Boulonnez les poignées droite (C-10) et gauche (C-11) au tube du guidon à l’aide des boulons (H-1). Pour terminer, insérez les
manchons antidérapants (H-11) sur les poignées (C-10 et C-11).
C-10
C-11
H-1
H-1
H-1
H-1
H-10
H-11
H-11
H-10
C-5
C-4
INSTALLATION DE L’AXE ET DE LA ROUE
5
La goupille fendue se xe à
l’extérieur de chaque roue
Bend
Retournez l’ensemble pour faciliter l’accès. Insérez
la tige de l’axe (C-3) dans le support d’axe jusqu’à
qu’elle soit centrée; xez ensuite chaque roue avec la
rondelle (H-7) et la goupille fendue (H-3) en utilisant
le trou le plus à l’extérieur de l’axe. Pliez chaque
goupille fendue pour garantir une installation sûre.
H-3 H-3
H-7
H-7
C-1 C-1
C-3C-3
H-7
H-3
