INSTRUCCIONES DE USO
H
Configuraciones del cargador de baterías
Al realizar una adecuada conexión de la batería (consulte
la Sección F o G, según corresponda), conecte el cable
de alimentación de CA en la toma de CA. Todas los
LED de la unidad se encenderán momentáneamente y,
luego, sólo deberán permanecer encendidos los LED
correspondientes a las configuraciones de carga. En este
momento el cargador se encuentra en Modo de espera.
Si se encienden los LED indicadores de ERROR,
desconecte inmediatamente el cable alimentación de
CA y determine la causa de la alarma. La luz ERROR
intermitente indica un error en la conexión por polaridad
inversa, mientras que la luz ERROR fija indica la
detección de una falla en la batería, tal como un
cortocircuito en la conexión.
Para cargar una batería:
1. Seleccione una configuración de carga de voltaje
para la batería (Modelo N.º 4.506 únicamente). La
configuración predeterminada se encuentra en modo
12 V, que corresponde a la mayoría de las aplicaciones
de carga. Para cargar en modo 6 V, presione el botón
de configuración de carga hasta que se encienda el
LED “6 V”.
2. Seleccione una configuración de tipo de batería. Para
cargar baterías inundadas de ácido estándar y libres
de mantenimiento, presione el botón de tipo de batería
hasta que se encienda el LED “STD”. Para cargar
baterías AGM, presione el botón Tipo de batería hasta
que se encienda el LED “AGM”. Para cargar baterías
de células de gel, presione el botón Tipo de batería
hasta que se encienda el LED “GEL”.
3. Seleccione una velocidad de carga de batería. Las
baterías pequeñas que se encuentran en aplicaciones
de jardinería, motocicletas o vehículos todo terreno
deben cargarse en la configuración de velocidad de
carga más baja posible.
4. Presione el botón “IR” y se encenderá el LED indicador
de carga. El cargador comenzará automáticamente
el proceso de carga hasta completarlo. Si presiona el
botón “IR” en cualquier momento durante la secuencia
de carga, el cargador detendrá la carga y regresará al
Modo de espera.
a. Nota: Si se encienden los LED de ERROR,
desconecte inmediatamente el cable alimentación
de CA y determine la causa de la alarma. Para ver
una la lista de condiciones que pueden causar esta
advertencia, consulte Características del cargador
de baterías.
b. Nota: El cargador está diseñado para proteger
contra fallas y cortocircuitos (consulte
Características del cargador de baterías). Si la
batería a cargar tiene un voltaje de circuito abierto
de menos de 1 V, el cargador indicará una falla.
Si, luego de desconectar la unidad, controlar las
conexiones y verificar todas las configuraciones,
determina que el problema que causa la condición
de “falla” es el voltaje de la batería inferior a
1 V, puede anular la protección del cargador
manteniendo presionado el botón “IR” durante 3
segundos. El cargador comenzará la secuencia
de carga y, suponiendo que no haya otros
inconvenientes que causen la indicación de una
falla, completará el proceso de carga y se apagará
cuando la batería se haya cargado por completo.
5. Cuando el proceso de carga se haya completado,
se encenderá el indicador “CARGA COMPLETA”.
Esto indica que el ciclo de carga inicial se completó
y que ahora el cargador se encuentra en Modo de
mantenimiento y que reanudará la carga cuando
sea necesario para mantener su batería en óptimas
condiciones.
6. Cuando finalice con el proceso de carga, desconecte
el cable de alimentación CA de la salida, luego
desconecte los cables de CC de la masa del vehículo
(si realiza la carga con la batería en el vehículo) y
la batería, en secuencia inversa al procedimiento de
conexión.

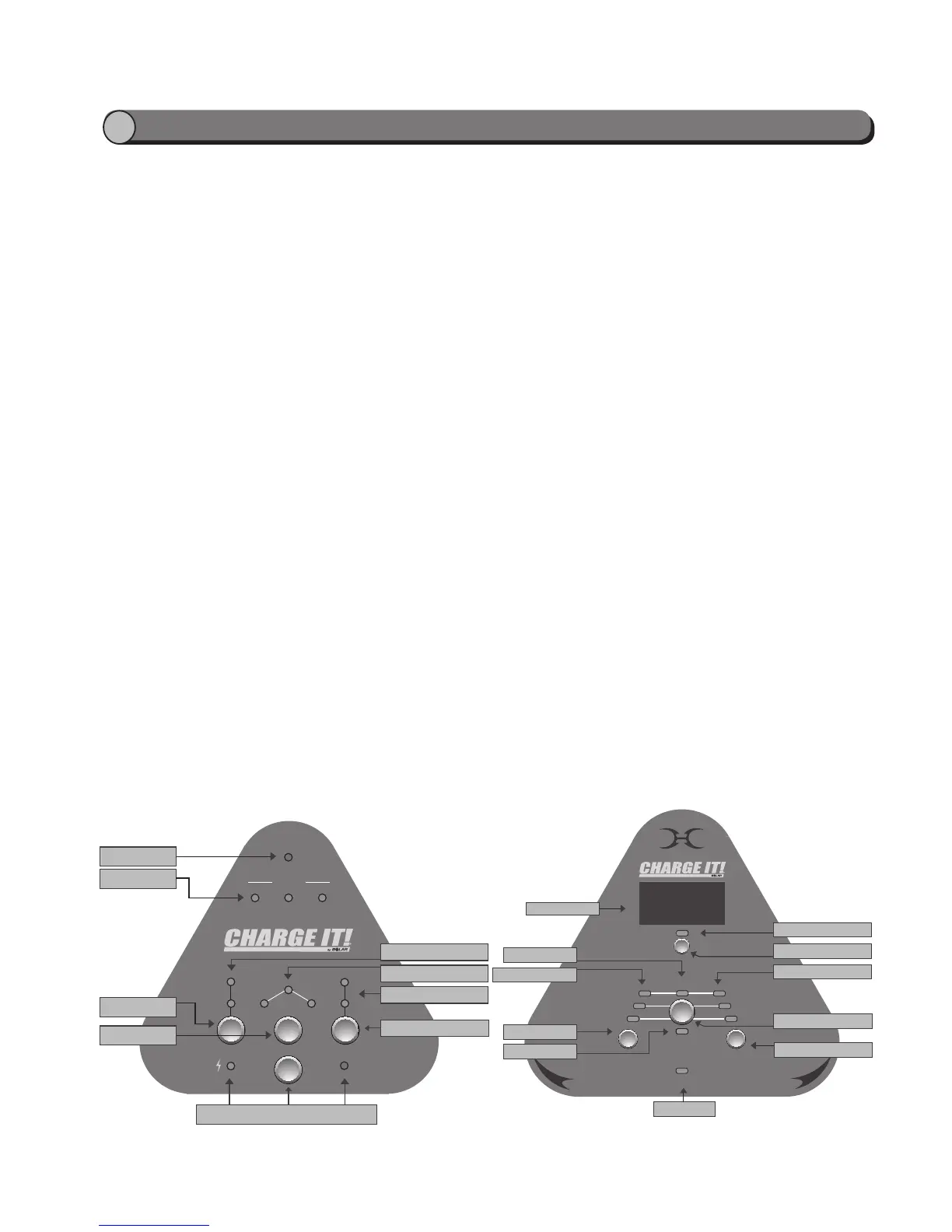

6V
12V
2A
6A
AGM
25%
100%
50% 75%
RATEVOLT BATTERY TYPE
GO
GEL
STD
STATUS
Indicador de carga Indicador de error
Iniciar/detener
carga Indicador
Selector de voltaje
de batería
Selector de tipo
de batería
Indicador de carga
completa
Indicadores de
progreso de carga
Indicadores de voltaje de batería
Indicadores de tipo de batería
Indicadores de velocidad de carga
Selector de velocidad de batería
CHARGING
CHARGED
STD
AGM
GEL
BATTERY
2 A
10 A
20 A
RATE
GO
VOLTAGE
(RED)
% CHARGED
(BLUE )
FLASHING = REVERSE POLARITY
SOLID = FAULT
Indicadores de tipo de batería
Pantalla
Indicador de carga
LED de carga completa
Selector de tipo de batería
Indicador de error
Selector de velocidad de batería
Indicadores de velocidad de carga
Iniciar/detener carga
Selector de información de pantalla
Indicador de pantalla
Modelo No. 4506 Modelos No. 4512, 4520
