MODE D’EMPLOI
H
Réglages du chargeur de batterie
Une fois le branchement correct de la batterie effectué
(voir la section F ou G selon le cas), branchez le câble
d’alimentation secteur dans une prise de courant. Toutes
les LED de l’appareil s’allument momentanément, puis
uniquement les LED correspondant aux paramètres de
charge doivent rester allumées. Le chargeur est à présent
en mode d’attente.
Si la LED du voyant ERREUR s’allume, débranchez
immédiatement l’appareil de l’alimentation électrique et
déterminez la cause de l’alarme. Un voyant ERREUR
clignotant indique une polarité inversée tandis qu’un
voyant ERREUR fixe indique la détection d’un défaut de
la batterie, comme par exemple un branchement en court-
circuit.
Pour charger une batterie :
1. Choisissez un réglage de tension de batterie (modèle
4506 uniquement). Le réglage par défaut est le mode
12 V, qui s’applique à la plupart des applications de
charge. Pour charger en mode 6 V, appuyez sur le
bouton de réglage de la charge jusqu’à ce que la LED
« 6V » soit allumée.
2. Sélectionnez un type de batterie. Pour charger les
batteries standard et sans entretien à électrolyte acide,
appuyez sur le bouton de type de batterie jusqu’à ce
que la LED « STD » soit allumée. Pour charger les
batteries AGM, appuyez sur le bouton de type de
batterie jusqu’à ce que la LED « AGM » soit allumée.
Pour charger les batteries à gel, appuyez sur le bouton
de type de batterie jusqu’à ce que la LED « GEL » soit
allumée.
3. Choisissez un débit de charge de la batterie. Les
petites batteries qui se trouvent dans le matériel de
jardin, les motocyclettes ou les VTT doivent être
chargées avec le réglage de débit de charge le plus
bas possible.
4. Appuyez sur le bouton « GO » et la LED de l’indicateur
de charge s’allume. Le chargeur commence et
termine automatiquement le processus de charge.
Si vous appuyez sur le bouton « GO » à un moment
quelconque pendant la séquence de charge, le
chargeur arrête de charger et retourne en mode
d’attente.
a. Remarque : Si la LED du voyant ERREUR
s’allume, débranchez immédiatement l’appareil de
l’alimentation secteur et déterminez la cause de
l’alarme. Référez-vous à la rubrique Fonctionnalités
du chargeur de batterie pour consulter une liste
de situations qui peuvent provoquer cette mise en
garde.
b. Remarque : Le chargeur est conçu pour protéger
contre les défauts et les courts-circuits (voir la
rubrique Fonctionnalités du chargeur de batterie).
Si la batterie à charger possède une tension en
circuit ouvert inférieure à 1 V, le chargeur indique
un défaut. Si, après avoir débranché l’appareil,
vérifié les branchements et contrôlé tous les
paramètres, vous déterminez que le problème qui
provoque la situation de « défaut » est une tension
de batterie inférieure à 1 V, vous pouvez annuler
la protection du chargeur en maintenant le bouton
« GO » enfoncé pendant 3 secondes. Le chargeur
commencera la séquence de charge et, à supposer
qu’il n’y ait pas d’autres problèmes ayant causé
l’indication de défaut, terminera le processus de
charge et s’éteindra automatiquement lorsque la
batterie aura atteint la charge complète.
5. Lorsque le processus de charge est terminé, le voyant
« CHARGE COMPLETE » s’allume. Ceci indique que
le cycle initial de charge est terminé et que le chargeur
est à présent en mode de maintenance et reprendra la
charge selon les besoins pour maintenir votre batterie
dans un état optimal.
6. Lorsque vous avez terminé le processus de charge,
débranchez le cordon d’alimentation secteur de la prise
de courant puis débranchez les câbles CC de la masse
du véhicule (en cas de charge avec la batterie dans
le véhicule) et de la batterie dans l’ordre inverse de la
procédure de branchement.

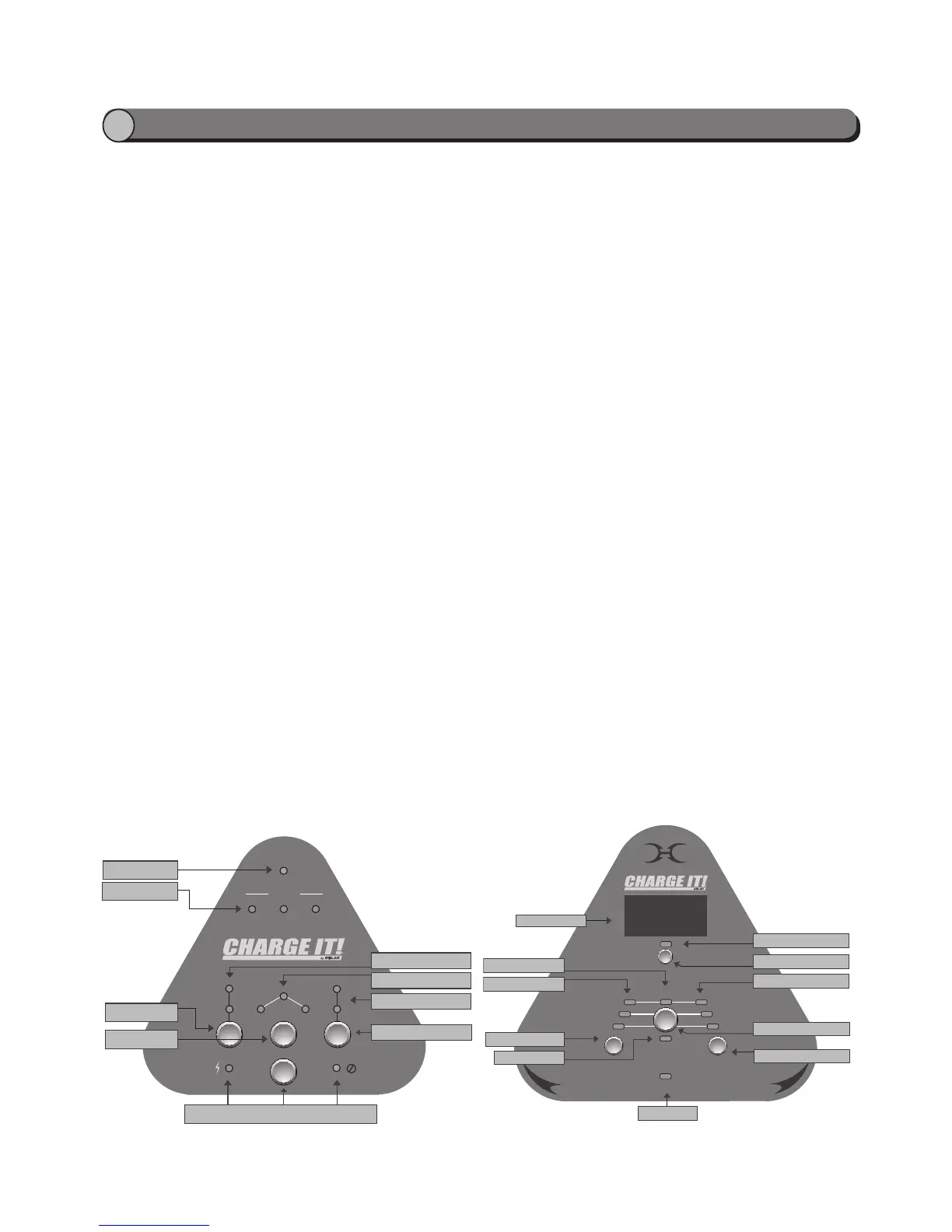

6V
12V
2A
6A
AGM
25%
100%
50% 75%
RATEVOLT BATTERY TYPE
GO
GEL
STD
STATUS
Indicateur de charge Indicateur d'erreur
Démarrage / arrêt
de la charge
Sélection de la
tension de batterie
Sélection du type
de batterie
Voyant de charge
terminée
Indicateurs de
progression de la charge
Indicateurs de tension de batterie
Indicateurs de type de batterie
Indicateurs de débit de charge
Sélection du débit de batterie
CHARGING
CHARGED
STD
AGM
GEL
BATTERY
2 A
10 A
20 A
RATE
GO
VOLTAGE
(RED)
% CHARGED
(BLUE )
FLASHING = REVERSE POLARITY
SOLID = FAULT
Indicateurs de type de batterie
Achage
Indicateur de charge
LED de charge terminée
Sélection du type de batterie
Indicateur d'erreur
Sélection du débit de batterie
Indicateurs de débit de charge
Démarrage / arrêt de la charge
Sélection des informations achées
Indicateur d'achage
No. 4506
Nos. 4512, 4520
