1. パワースイッチ：長押しすると、コントロールコンソールのパワーをオン/オフに切り替えます。
2. 標準インターフェース：コントロールコンソール充電ポート、ROVテザーポート、ハンドルポート、
USBLレシーバポート。
3. ROV左アングル調整：ROVのピッチ角を調整します。
4. USV左コントロールスティック：USVのナビゲーションを制御するために使用します。
5. ROV左コントロールスティック：ROVのナビゲーションを制御するために使用します。
6. RJ45インターフェース 1：10/100Mbpsのイーサネットです。
7. RJ45インターフェース 2：10/100Mbpsのイーサネットです。
8. リフティングプラットフォーム：USVのROVリフティングプラットフォームを制御します。
9. USBインターフェース 1: USB2.0
10. USBインターフェース 2: USB2.0
11. USB高速充電インターフェース：QC3.0充電インターフェイスです。
12. USV機能キーエリア
13. ユーザー定義のファンクションキーエリアです。
14. ROVマウント1：フラッドライト (押して輝度を調整する)、レーザースケーラー (押してオンオフす
る)、グラバークロー (長押ししてオンオフする)
15. フォト/ビデオ：長押しすると、写真モードと動画モードが切り替わります。短く押すと、写真
が撮影されたり動画が録画されます。
16. ロック解除：モーターのロックを解除/ロックします。
17. ROVマウント2：ROVアクセサリの操作ボタン（ユーザー定義）です。
18. ワンキーリセット：短押しでROVが水平状態に戻り、長押しで制御モードが切り替わります。
19. LEDコントロール：ROVフィルライトがオンオフします。
20. DC12Vインターフェイス：DC12V/3A出力です。
21. ACパワー出力インターフェース：ROVのACパワーインターフェースです。
22. ACパワーソケット：ACパワーを入力します。
23. ACパワースイッチ：I=オン、O=オフに切り替えます。
24. ROV右サムホイール：ROVのロール角を調整したり、グラバークローを制御します。
25. USV右コントロールスティック：USVのナビゲーションを制御するために使用します。
26. ROV右コントロールスティック：ROVのナビゲーションを制御するために使用します。
27. ACパワー保護スイッチ：エアプロテクションスイッチとリークプロテクションスイッチです。
28. シグナルインジケータライト：コントロールコンソール、ROV、USVのインジケータランプです。動
作中は常に緑色のランプが点灯しています。
29. ディスプレイボタン：ディスプレイ画面のパラメータを調整します。
30. ディスプレイ：タッチスクリーンです。
31. 日除けフード
32. ホイール
33. 取り外し対応ブラケット：コントロールコンソールを支えるために使用します。
34. メカニカルスイッチ：コントロールコンソールの電源を切るためのスイッチです。メカニカルスイッ
チでコントロールコンソールの電源を切った後は、電力が消費されません。
*注意：グラバークローを取り付ける際は、ROVマウント1を長押しして起動します。すると、ROVの右サム
ホイールを使用して、グラバークローを制御できます。もう一度ROVマウント1を長押しすると、グラバークロー
が解除されます。すると、ROVの右サムホイールが、ROVロール角の調整モードに復帰します。

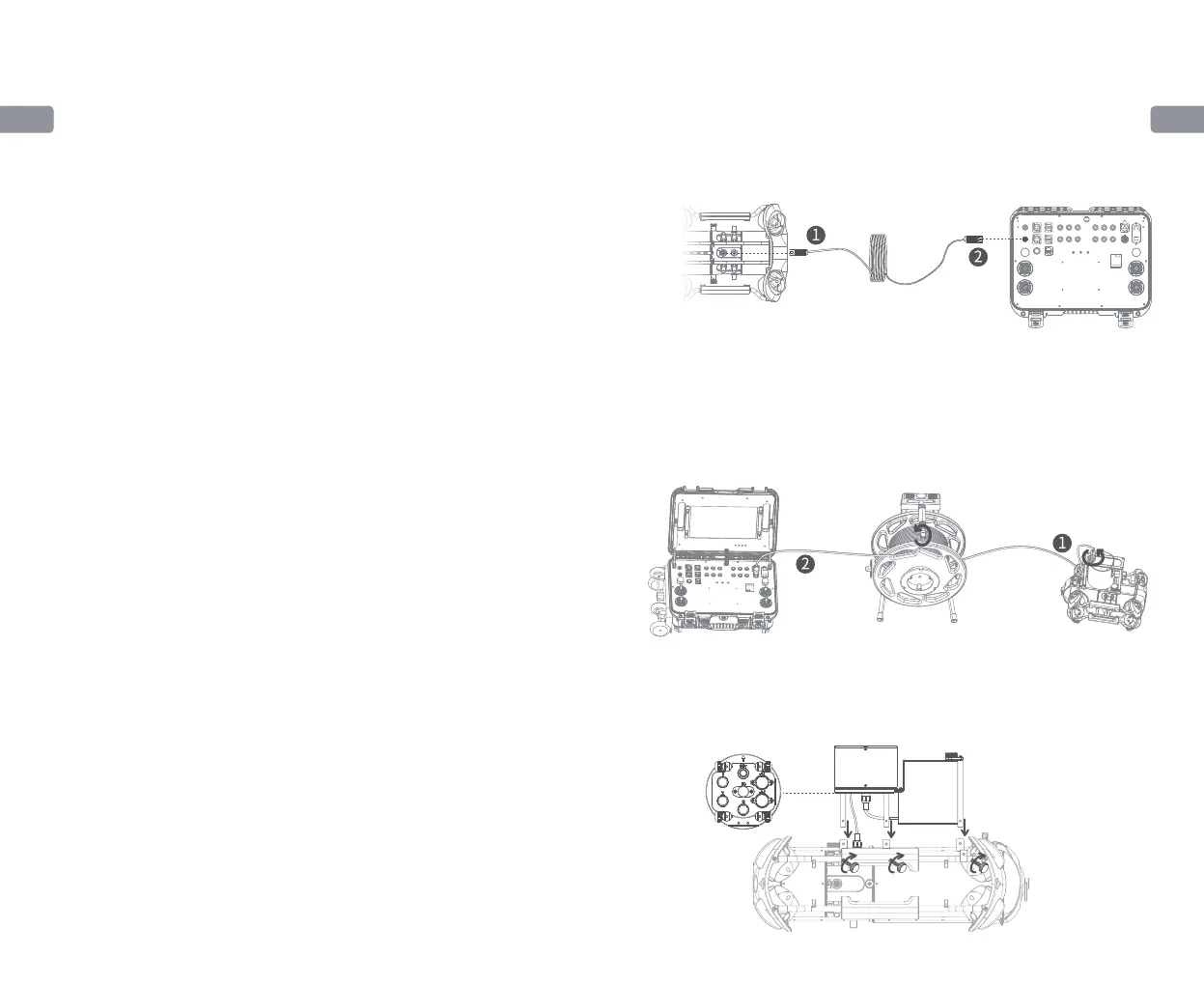

AC電源に接続されていない場合：
AC電源に接続されている場合：
① テザーの一方を、ROVモジュール上部の4ピンポート (SDカードスロットの横) に接続し、固定ナ
ットを締め付けます。② テザーの他方を、コントロールコンソールの標準ポートに接続し、固定ナッ
トを締め付けます。
① ACテザーの片方を、AC電源モジュール上部のACテザーポートに接続します。AC電源モジュー
ル下部の4ピンケーブルを、ROVの4ピンポートに接続し、固定ナットを締め付けます。
② ACテザーの他方を、コントロールコンソールのAC電源出力のポート21に接続し、固定ナットを
締め付けて接続を完了します。
① AC電源モジュール下部の4ピンケーブルを、ドッキングステーション中央の
「RC」ポートに接続します。テザーを使用して、ドッキングステーション上部の
「ROV」ポートとROVの4ピンポートを接続し、固定ナットを締め付けます。
(I) ROVがドッキングされていない場合
(II) ROVがドッキングされている場合
インストールと接続
