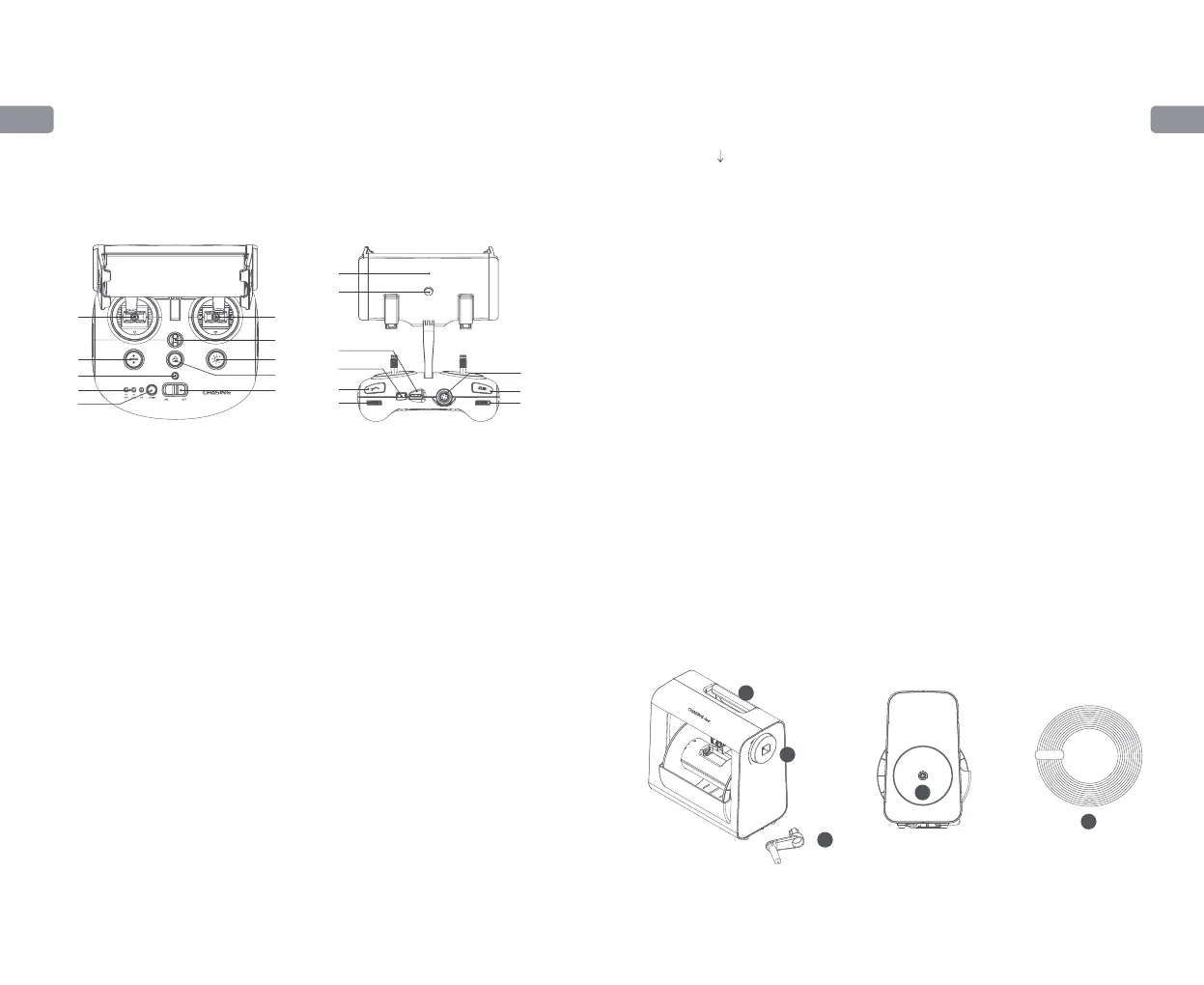

Chasing M2 S - Page 36

1. Strömbrytare: Slå på/stäng av styrenheten
2. Strömindikator: Grön (hög effekt), blå
(medelhög effekt), röd (låg effekt)
3. Wi-Fi-brytare: Tryck på brytaren för 2,4/5
GHz Wi-Fi
4. Signalindikator:
2,4 GHz: 2,4 GHz Wi-Fi-indikatorn lyser alltid
vid drift
5 GHz: 5 GHz Wi-Fi-indikatorn lyser alltid vid
drift
ROV (drönare): Indikerar
kommunikationsstatus mellan styrenheten
och drönaren (lyser fast indikerar lyckad
anslutning ‒ blinkande indikator indikerar
frånkoppling.)
5. Snabbåterställningsknapp: Tryck kort för
att flytta ROV tillbaka till horisontellt
läge/håll nedtryckt för att växla kontrolläge.
6. Lås upp: Lås upp/lås ‒ propellerns
nuvarande tillstånd visas i appen
7. LED-kontroll: LED-lampa på/av (0 %, 50 %,
100 %)
8. Säkerhetsspänne: Kan användas med ett
säkerhetsrep för att förhindra att du tappar
fjärrkontrollen
9. Joysticks: Används för att navigera en ROV.
10. Multifunktionsknappar: används för
att styra tillbehör
11. Foto/video: Tryck kort för att ta
bilder och håll nedtryckt för att
starta/avsluta inspelning av video
12. Justera höger vinkel: Justera
rullningsvinkeln eller styr
öppningen och stängningen av
gripklon
13. Justera vänster vinkel: Justera
lutningsvinkeln
14. Type-C-port: Direkt anslutning till
mobiltelefon/surfplatta
15. HDMI-uttag: Bildutmatning i 1080P i
realtid
16. Kabeluttag/laddningsuttag
17. Klämma för telefon/surfplatta:
Används för att fästa
telefonen/surfplattan på
monteringsfästet
18. Klämmans knapp: Dra isär de två
ändarna och placera
telefonen/surfplattan och tryck sedan
på den här knappen för att dra åt
Fjärrkontroll
Fjärrkontrollen för Chasing M2 S har integrerad kommunikation och styrning. Den
ansluts direkt till drönaren via den medföljande kabeln och ansluts trådlöst till din
mobiltelefon/tablet via WiFi. Den gör det möjligt för drönaren att visa ett videoflöde i
realtid på din telefon/tablet så att användaren kan styra drönaren i realtid.
Basstationens HDMI-utgång kan även användas för att visa ett videoflöde i realtid på
en större skärm.
17
18
10
15
14
12
11
16
13
9
8
7
1
3
2
5
4
9
6
* Obs! Låt inte fjärrkontrollen hamna i vattnet för att undvika att skada enheten,
skador orsakade av inträngande vatten omfattas inte av garantin.
Introduktion till driftindikeringar
Batteri:
Röd: 10 % den röda lampan blinkar snabbt. 10-29 % den röda lampan lyser
kontinuerligt.
Blå: 30-69 % den blå lampan lyser kontinuerligt.
Grön: 70‒100 % den gröna lampan lyser.
Signalindikering:
2,4 GHz: Indikeringen för 2,4 GHz WiFi lyser kontinuerligt vid drift.
5 GHz: Indikeringen för 5 GHz WiFi lyser kontinuerligt vid drift.
Fjärrstyrd undervattensfarkost: Indikerar kommunikationsstatus mellan
fjärrkontrollen och din fjärrstyrda
undervattensfarkost (lyser vid slutförd anslutning
‒ blinkar för att indikera frånkoppling.)
Bakåtknapp:
Den blå lampan lyser kontinuerligt när din fjärrstyrda undervattensfarkost är i ett
icke-horisontellt läge.
Knapp för upplåsning:
Låsning: Inga lampor lyser. Upplåsning: Den blå lampan lyser.
Knapp för LED-styrning:
Starkt ljus: Den blå lampan lyser kontinuerligt. Svagt ljus: Den blå lampan blinkar.
Inget ljus: Den blå lampan är släckt.
SE
69 70
SE
4
1
2
3
5
Den manuella upprullaren använder totalt 14 specialanpassade rostfria lager och
använder sig av anti-lindningsteknik med remtransmission av hög precision i
aluminiumlegering och en högkvalitativ rostfri skruvkompressor för kabeln.
IP65-vattentät och -dammtät. Upp till 200 meter kabel kan bäras. Den övergripande
strukturen är enkel och prestanda är tillförlitlig vilket erbjuder en enklare
användning.
1. Handtag
2. Uttag för manuellt handtag
3. Avtagbart handtag
4. Uttag för 3 m kabel
5. 3 m kabel: anslut handtaget och den manuell upprullaren
Manuell rulle
