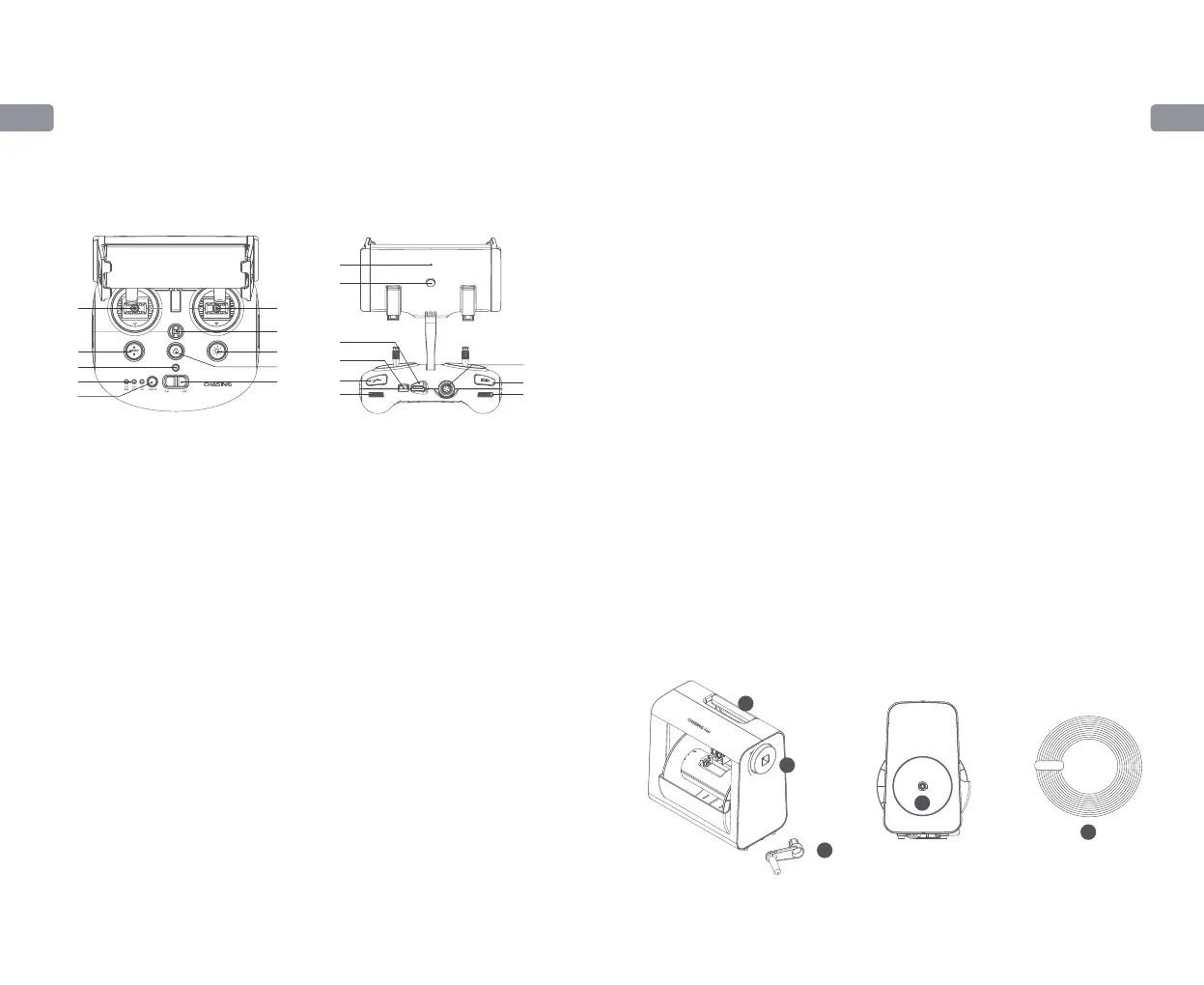

Mando de control
El mando de control Chasing M2 S.Se conecta directamente al M2 S a través del
cable umbilical, sincronizando inalámbricamente a su teléfono móvil/Tablet a
través de Wi-Fi. Permite que el M2 S muestre una transmisión de vídeo en directo
en su móvil/Tablet, lo que permite a los usuarios controlar el M2 S en tiempo real.
La salida HDMI de la estación base también se puede utilizar para mostrar una
transmisión de vídeo en directo a una pantalla más grande.
1. Interruptor de encendido: Enciende y apaga
el controlador
2. Indicador de encendido: Verde (máx.
potencia), azul (potencia media), rojo (mín.
potencia)
3. Interruptor Wi-Fi: Pulsación corta para
cambiar a Wi-Fi de 5/2,4 GHz
4. Indicador de señal:
2.4G: Indicador wifi de 2.4 GHz, siempre
encendido durante el funcionamiento
5G: Indicador wifi de 5 GHz, siempre
encendido durante el funcionamiento.
ROV (dron): Indica el estado de
comunicación entre el controlador y el dron
(la luz fija indica indica una conexión correcta
y la luz parpadeante indica desconexión.)
5. Tecla de restablecimiento: una pulsación
corta para restablecer la posición horizontal
del ROV. Una pulsación larga para cambiar el
modo de control.
6. Desbloquear: Bloqueado/Desbloqueado, el
estado actual de los propulsores aparecerá
en la aplicación.
7. Control de la luz LED: Luz led de
encendido/apagado (0 %, 50 %, 100 %)
8. Hebilla de seguridad: Puede utilizarse para
asegurar el controlador con una cuerda y
evitar que se caiga.
9. Palancas de control: Se utilizan para
controlar la navegación del ROV
10. Botón de multifunción: para
controlar accesorios
11. Foto/Vídeo: Pulsación corta para
hacer fotos; pulsación larga para
iniciar/finalizar la grabación de vídeo
12. Ruedecilla derecha de ajuste: Ajuste
el ángulo de giro o controle la
apertura y cierre de la sujeción
13. Ajuste del ángulo de inclinación:
Ajuste el ángulo de cabeceo
14. Puerto tipo C: Conexión directa con
el teléfono/tableta
15. Conector HDMI: Salida de imagen en
HD de 1080p en tiempo real
16. Conector del cable de
anclaje/Conector de carga
17. Pinza para el teléfono/tableta: Se usa
para colocar el teléfono/tableta
sobre el soporte de montaje.
18. Botón de agarre: Separe los dos
extremos de la pinza, coloque el
teléfono/tableta y, a continuación,
presione este botón para que la pinza
se apriete.
*Nota: No coloque el controlador en el agua para evitar dañar el dispositivo, los daños
causados por el agua no están cubiertos por la garantía.
Introducción a los indicadores
del mango
Batería:
Rojo: 10 % ↓ La luz roja parpadea rápidamente; 10-29 % La luz roja permanece
iluminada
fija.
Azul: 30-69 % La luz azul permanece iluminada fija.
Verde: 70-100 % La luz verde permanece iluminada fija.
Indicador de señal:
2.4G: Indicador de Wi-Fi de 2,4 GHz, permanece encendido cuando está activado.
5G: Indicador wifi de 5 GHz, siempre encendido durante el funcionamiento.
ROV: Indica el estado de comunicación entre el controlador y el ROV (la luz fija indica
una conexión correcta y la luz parpadeante indica desconexión.)
Botón de reposicionamiento:
Se ilumina la luz azul fija cuando el ROV no está en una posición no horizontal..
Botón de desbloqueo:
Bloqueado: Ninguna luz. Desbloqueado: Luz azul encendida.
Botón de control de la luz LED:
Luz LED máx. intensidad: La luz indicadora azul fija. Luz LED mín. intensidad: Luz azul
indicadora parpadeante. Luz LED apagada: Luz indicadora azul apagada.
4
1
2
3
5
El recogecable manual (carrete) utiliza un total de 14 rodamientos especialmente
diseñados de acero inoxidable, cuenta con una transmisión por cadena de aleación de
aluminio de alta precisión y una tecnología antibobinado de cable por tornillo
helicoidal de acero inoxidable de alta calidad. Grado de resistencia al agua y al polvo
IP65. Se pueden transportar hasta 200 metros de cable. La estructura general es sencilla
y el rendimiento es fiable, lo que le proporciona una mayor diversión durante la
operación.
1. Manivela
2. Interfaz de la manivela
3. Manivela desmontable
4. Toma de conexión del cable de 3 m
5. Cable de 3 m: conecta la manivela y el recogecable manual
Carrete manual
