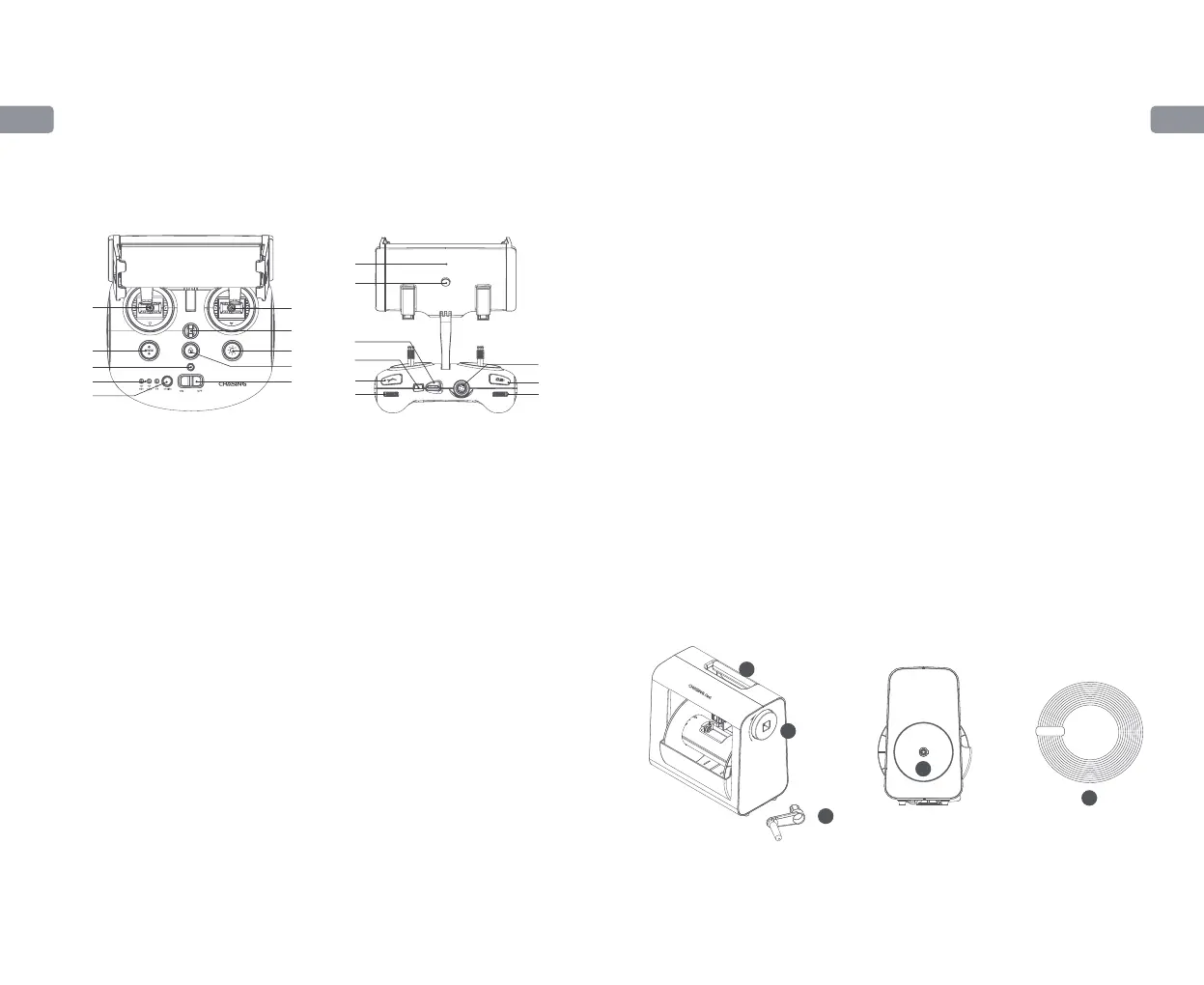

1. Выключатель: Включает/выключает
контроллер
2. Индикатор мощности:
Зеленый (высокая мощность), синий
(средняя мощность), красный (низкая
мощность)
3. Кнопка переключения Wi-Fi: Короткое
нажатие для переключения Wi-Fi 5 ГГц/2,4
ГГц
4. Индикатор сигнала:
2.4G: Индикатор Wi-Fi 2,4 ГГц, всегда
включен при работе.
5G: Индикатор Wi-Fi 5 ГГц, всегда включен
при работе.
ROV (дрон): Указывает состояние связи
между контроллером и дроном
(полстоянная работа сигнала
указывает на успешное соединение;
мигающий сигнал указывает на отключение).
5. Сброс одним нажатием кнопки: короткое
нажатие для возврата ROV в
горизонтальное положение. Длительное
нажатие для переключения режима
управления.
6. Разблокировка:
разблокировать/блокировать, текущее
состояние подруливающего устройства.
Состояние будет отображаться в
приложении.
7. Светодиодный прожектор:
включение/выключение светодиодной
подсветки (0% 50% 100%)
8. Предохранительная пряжка: может
использоваться со страховочным шнуром
для предотвращения падения пульта
дистанционного управления.
9. Джойстики управления: используются для
управления дроном (ROV).
10. Многофункциональная клавиша:
используется для управления
аксессуарами
11. Видео/Фото: Короткое нажатие для
фотосъёмка;Длительное нажатие для
старта/конца видеозаписи .
12.Правое колесико: Регулировка угла
поворота или управление раскрытием и
закрытием манипулятора с захватом.
13. Регулировка слева: регулировка угол
наклона.
14. Порт Type-C: прямое подключение к
мобильному телефону / планшету.
15. Гнездо HDMI: вывод изображения 1080P HD
в реальном времени.
16. Разъем для подключения модема / разъем
для зарядки
17. Зажим для телефона/планшета:
используется для прикрепления
телефона/планшета на монтажном
кронштейне.
18. Кнопка зажима: разведите два конца и
вставьте телефон/планшет, затем
нажмите эту кнопку, чтобы
зафиксировать.
Пульт дистанционного управления
Пульт дистанционного управления Chasing M2 S имеет встроенную связь и
управление. Он подключается напрямую к дрону через прилагаемый кабель и
подключается по беспроводной сети к вашему мобильному телефону / планшету
через Wi-Fi. Это позволяет дрону отображать на телефоне / планшете, что
позволяет пользователям управлять дроном в режиме реального времени. Выход
HDMI базовой станции также можно использовать для отображения живого
видео на большом экране.
* Примечание : не кладите контроллер в воду, чтобы не повредить устройство.Повреждения,
вызванные попаданием воды, не покрываются гарантией.
Описание индикаторов
Аккумулятор:
Красный: 10% ↓ Красный свет быстро мигает; 10-29% Красный свет всегда
горит.
Синий: 30-69% Синий свет всегда горит.
Зеленый: 70-100% Непрерывный зеленый свет.
Индикатор сигнала:
2.4G: Индикатор Wi-Fi 2,4 ГГц, всегда включен при работе.
5G: Индикатор Wi-Fi 5 ГГц, всегда включен при работе.
ROV ‒ подводный аппарат с дистанционным управлением: Указывает
состояние связи между контроллером и ROV (непрерывный свет
указывает на успешное соединение; мигающий свет указывает на
отключение).
Кнопка жестикуляционного возврата:
Синий свет всегда горит, когда ROV находится в негоризонтальном положении.
Кнопка разблокировки:
Блокировка: Нет света; Разблокировка: Синий свет горит.
Светодиодный контроль Кнопка:
Синий свет: Синий свет всегда горит; Слабый свет: Синий свет мигает; Нет
света: Синий свет не горит.
4
1
2
3
5
Устройство для ручной намотки (Reel) содержит 14 специально подобранных
подшипников из нержавеющей стали, прецизионный привод из алюминиевого
сплава с зубчатым ремнем и направляющий механизм из нержавеющей стали с
возвратно-поступательным шнеком. Устройство вмещает до 200 метров кабеля.
Класс защиты от воды и пыли: IP65. Конструкция устройства отличается простотой и
надежностью, что гарантирует вам удовольствие от работы с ним.
1. Ручка для переноски
2. Гнездо для приводной рукоятки
3. Съемная рукоятка
4. Гнездо для подключения 3-метрового кабеля
5. 3-метровый кабель: подключите один штекер к пульту управления,
а другой — к устройству для ручной намотки
Устройство для ручной
намотки кабеля
