24

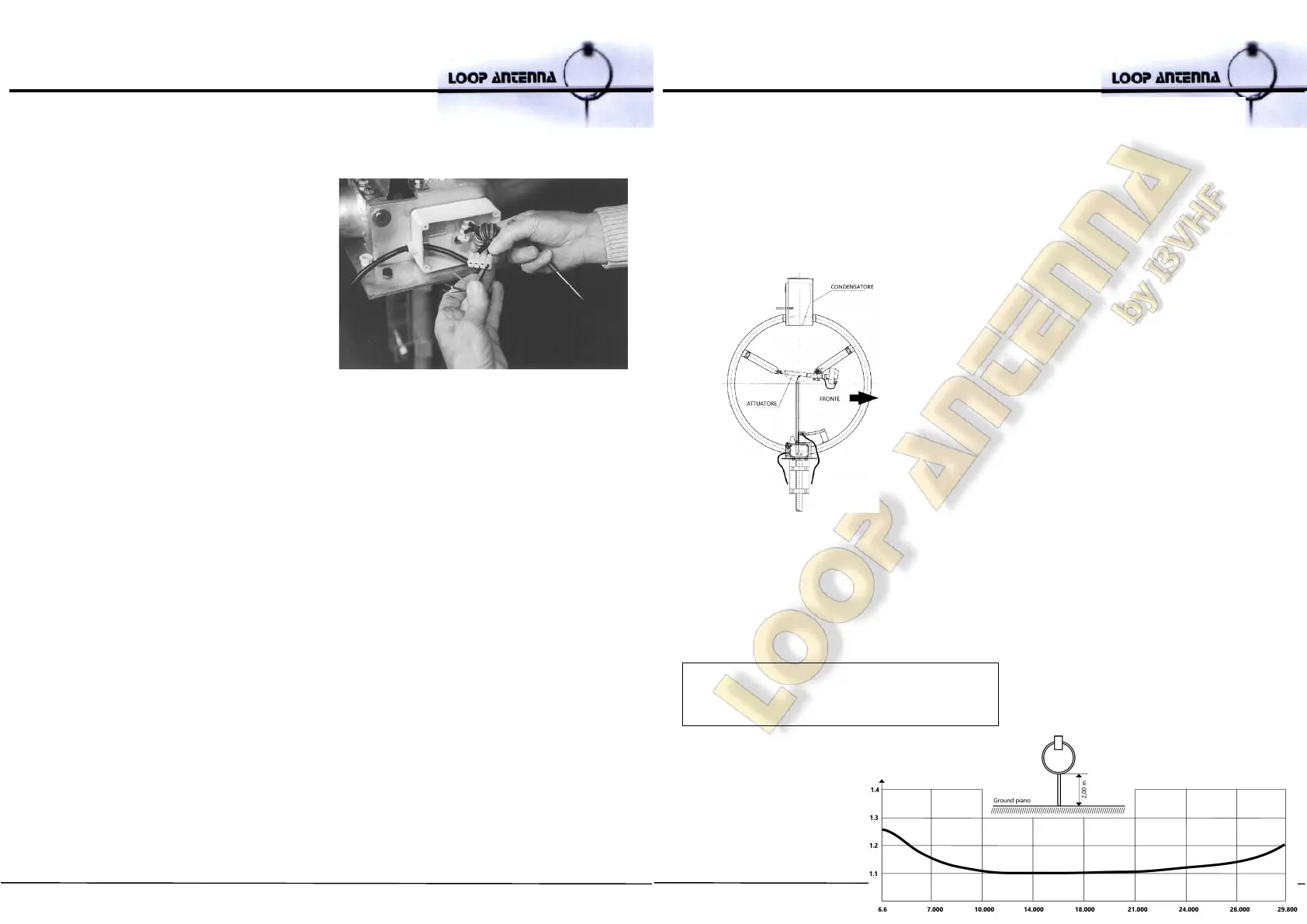

Collegate a questo punto il cavo di
alimentazione
dell'attuatore con quello che va al
loop controller ATU, interponendo la
morsettiera fornita che è dotata di anello
in ferrite per scongiurare interferenze da
parte della radiofrequenza.
Ora puoi procedere ora alla prima accensione – vedi pagina 36.
25
Caratteristiche elettriche e meccaniche LOOP BABY
Caratteristiche elettriche
Copertura continua da 6.6 – 29.8 MHz
R.O.S. inferiore a 1,3: 1 (valore medio)
Rapporto fronte-retro: 6 dB (alim. asimmetrica)
Rapporto fronte-lato: 25 dB
Ingresso 50 Ohm su gamma match in corto circuito
(protezione delle apparecchiature
dalle scariche elettrostatiche).
Rumore ed armoniche del tutto trascurabili
L = 3 μH Q = 1.100 a 7 MHz
C = 400 pF a 17 KV r.m.s.
Potenze applicabili: 450 W fino a 21 MHz **
1 KW da 22 a 29.8 MHz**
Larghezza di banda: 4 KHz @ 7 MHz
6 KHz @ 14 MHz
12 KHz @ 21 MHz
20 KHz @ 28 MHz
Efficienza riferita al dipolo /2 (1 punto "S" = 6 db)
- 4 dB @ 7 MHz
- 0.3 dB @ 28 MHz
**NOTA:
con questa
LOOP ANTENNA,
la potenza
di picco è uguale alla potenza continua.
