26
Caratteristiche meccaniche
Diametro antenna 1.0 m
Lega di alluminio 60/60 elettrosaldato a T.I.G. (
Tungsteno ad iniezione di gas
)
Elemento tubolare Ø 50 x 2 mm di spessore
Bulloneria e perno del semi-loop mobile in acciaio inox su bronzine
Staffa di ancoraggio in acciaio inox per mast di Ø 50÷60 mm
Peso netto/lordo Kg 16/26
Superficie totale al vento 0.25 mq
Massima velocità del vento tollerata dalla struttura 161 km/h
Spinta sull'antenna per vento 129 km/h = 240 N
Momento flettente max alla base del sostegno nel punto di fissaggio
di un mast di ferro (Ø 6 cm ed alto 3.0 m) = 720 N/m
Nota:
Le Norme C.E.I. 12-43 prevedono per zone molto ventose e con
possibili formazioni di ghiaccio, l'installazione di idonea controventatura
(nel nostro caso NON metallica).
27

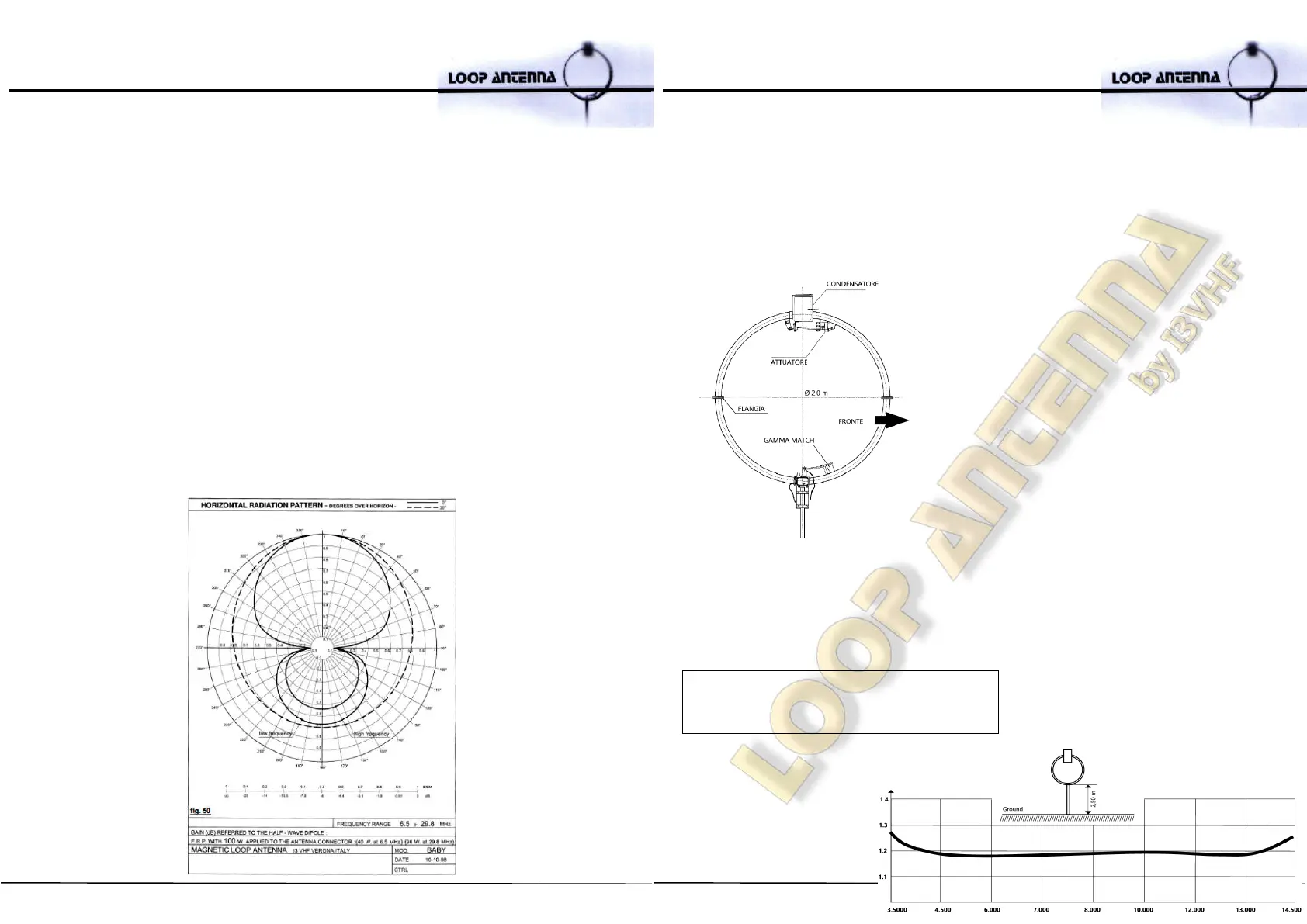

Caratteristiche elettriche e meccaniche LOOP MIDI
Caratteristiche elettriche
Copertura continua da 3.5 - 14.5 MHz
R.O.S. inferiore a 1,2:1 (valore medio)
Rapporto fronte-retro: 6 dB (alim. asimmetrica)
Rapporto fronte-lato: 25 dB
Ingresso 50 Ohm su gamma match in corto
circuito
(protezione delle apparecchiature
dalle scariche elettrostatiche).
Rumore ed armoniche del tutto trascurabili
L = 4.5 μH Q = 1.500 a 3.5 MHz
C = 560 pF a 14 KV r.m.s.
Potenze applicabili: 300 W da 3.5 a 7 MHz **
800 W da 8 a 14.5 MHz**
Larghezza di banda: 4 KHz @ 3.5 MHz
6 KHz @ 7.0 MHz
10KHz @ 14.0 MHz
Efficienza riferita al dipolo /2 (1 punto "S" = 6 db)
- 4 dB @ 3.5 MHz
- 0.3 dB @ 14.0 MHz
**NOTA:
con questa
LOOP ANTENNA
, la potenza di picco
è uguale alla potenza continua.
