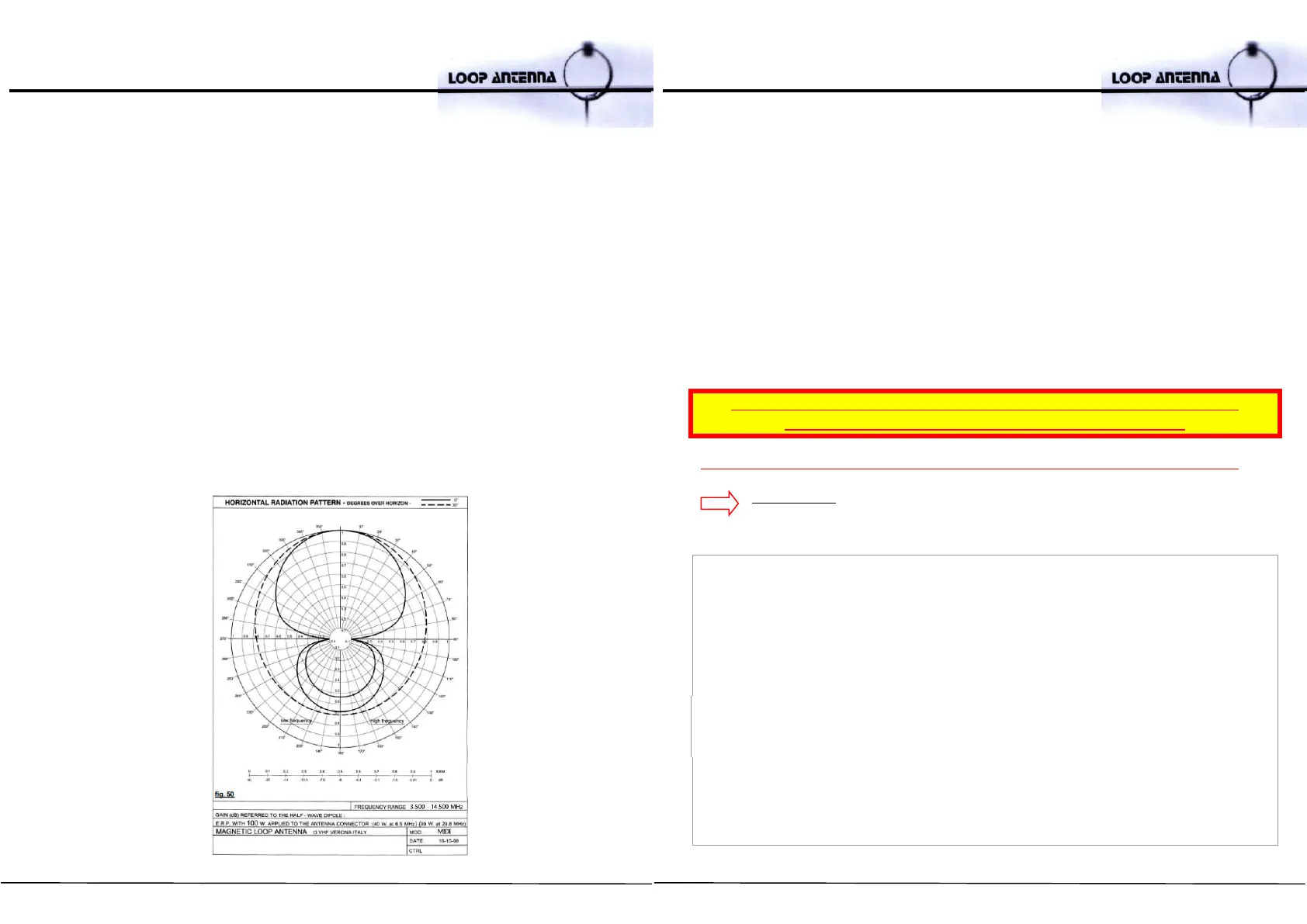

28
Caratteristiche meccaniche
Diametro antenna 2.0 m
Lega di alluminio 60/60 elettrosaldato a T.I.G. (
Tungsteno ad iniezione di gas
)
Elemento tubolare Ø 75 x 2 mm di spessore
Bulloneria e perno del semi-loop mobile in acciaio inox su bronzine
Staffa di ancoraggio in acciaio inox per mast di Ø 50÷60 mm
Peso netto/lordo Kg. 20/32
Superficie totale al vento 0.5 mq
Massima velocità del vento tollerata dalla struttura 161 km/h
Spinta sull'antenna per vento 129 km/h = 480 N
Momento flettente max alla base del sostegno nel punto di fissaggio
di un mast di ferro (Ø 6 cm ed alto 3.5 m) = 1.680 N/m
Nota:
Le Norme C.E.I. 12-43 prevedono per zone molto ventose e con
possibili formazioni di ghiaccio, l'installazione di idonea controventatura
(nel nostro caso NON metallica).
29
AUTOMATIC TUNER UNIT A.T.U. 2.0
Istruzioni per il corretto utilizzo dell’ATU 2.0
- All’accensione, sul display appare la versione del firmware installata
- Dopo 3 secondi, il display mostrerà l’ultima frequenza sintonizzata e il valore del R.O.S.
relativo
- Durante la procedura di sintonia (sia manuale, sia automatica) il led rosso TUNING
resterà acceso
- Il led blu MOTOR si accenderà soltanto quando il motore è in funzione ed è
correttamente collegato
ATTENZIONE! NON TRASMETTERE MAI DURANTE LA SINTONIA (LED ROSSO ACCESO)!
RISCHIO DI DANNEGGIAMENTO DEL FINALE DELL’ATU
Prima di tutto, dovete settare la vostra LOOP ANTENNA: BABY o MIDI
SOLTANTO alla prima accensione dell’ATU!!!
SELEZIONA IL MODELLO DI LOOP
- Premere il tasto – per 3 secondi
- Sul display apparirà la scritta SET FULL AUTO?
- Selezionare con il tasto + SET ANT. TYPE
- Premere ENTER
- Selezionare con il tasto +
- AUTO DETECT?
L’ATU effettuerà un test della polarità del motore e della frequenza minima e
massima. Al termine della procedura verrà visualizzato il modello di antenna
rilevato e verranno scaricati i parametri di default per il modello specifico.
- BABY/STEALTH? per selezionare il modello BABY o STEALTH senza
effettuare l’AUTO DETECT
- MIDI? per selezionare il modello MIDI senza effettuare l’AUTO DETECT
- Premere ENTER per confermare
