EXPLICATION FONCTIONS GÉNÉRALES
Contrôle du Gain
Ce réglage est prévu pour régler la sensibilité de l’amplifi cateur de sorte qu’il va produire
la puissance maximale à partir d’une série de différentes tensions de signal d’entrée.
Le bon réglage vous assurera que vous obtenez une performance maximale de votre
amplifi cateur et est essentiel pour assurer que très peu de bruit et de distorsion soient
produit.
Clarion recommande l’utilisation d’un oscilloscope ou d’un dispositif de détection de
distorsion tel que le SMD DD-1 afi n de défi nir correctement la sensibilité de l’amplifi cateur.
Un réglage avec une marge de 10dB aidera à veiller à ce que la musique qui est
enregistrée à de faibles niveaux puisse toujours être reproduite à des niveaux sonores
élevés. Avec ce réglage, il est de la responsabilité de l’opérateur d’utiliser l’amplifi cateur
d’une manière qui ne produira pas de distorsion audible.
Procédure (Oscilloscope) Méthode:
1. Obtenir un disque de test avec une sélection de Sine Waves enregistrées à différents
niveaux (-10, -5 et 0dB).
2. Tournez le gain tout en bas sur l’amplifi cateur (à gauche).
3. Connectez la borne négative de l’oscilloscope sur le blindage du câble RCA provenant
de l’unité de source. Ne pas le connecter à des bornes de sortie haut-parleurs.
4. Connectez la sonde de l’oscilloscope à une borne haut-parleur sur le canal que vous
souhaitez régler.
5. Sélectionnez une fréquence d’onde sinusoïdale qui est bien loin de la fréquence de
coupure choisie. Pour les haut-parleurs mid-range utilisez 1kHz, utilisez 40Hz pour les
subwoofers.
6. Montez le son de l’appareil source aussi haut que possible sans distorsion.
7. Surveiller la forme d’onde de sortie de l’amplifi cateur sur l’écran.
8. Augmenter la sensibilité de l’amplifi cateur jusqu’à ce que la forme d’onde de champ
montre une petite ligne plate sur la partie supérieure ou inférieure de la forme d’onde.
Voir la fi gure 2 pour un exemple de ce qu’il faut chercher.
Méthode SMD DD-1:
1. En suivant les instructions fournies avec le DD-1, utiliser la piste 0 dB pour confi rmer
que la sortie de l’unité de source est écrêtée.
2. Connectez le DD-1 à la sortie de l’amplifi cateur et utilisez une piste appropriée -10dB.
Augmenter le gain sur l’amplifi cateur jusqu’à ce que le DEL distorsion s’allume
Vous devriez être capable de monter le volume à au moins 3/4 de sa capacité sans
entendre de distorsion de votre amplifi cateur. Si vous ne pouvez pas augmenter le volume
la plupart du temps sans distorsion,les gains ne sont pas ajustés correctement.
Sine wave unclipped
Clipped Sine wave
Sine wave well bellow clipping

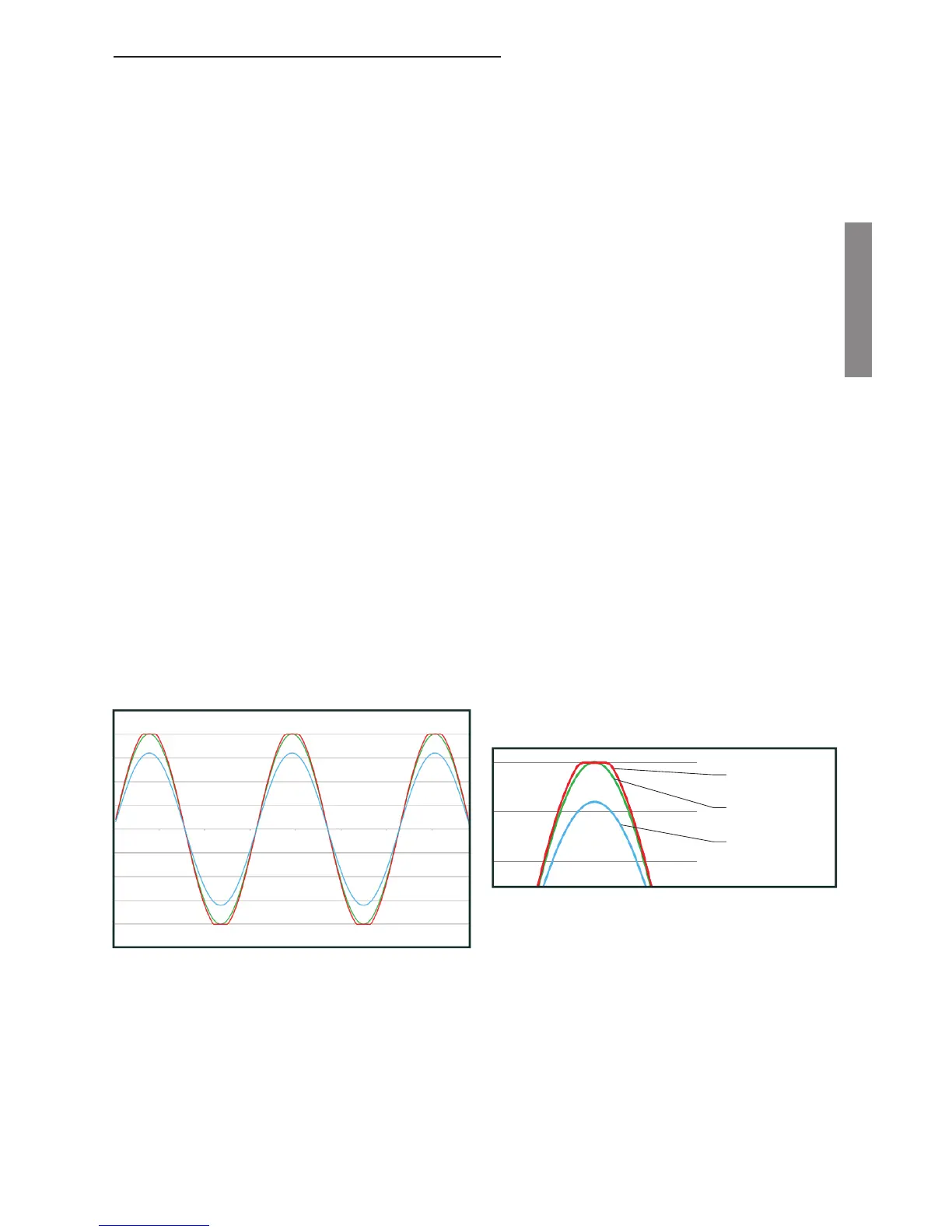

Fig 1 - Onde sinusoïdale à différents niveaux
Fig 2 – Vue rapprochée d’une onde
