Spenningsdetektor
Art.nr. 36-5736 Modell GK16
Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den
for framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forand-
ringer av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt
med vårt kundesenter.
Sikkerhet
Advarsel!
• Kontakt med spenningsførende komponenter kan føre til elektrisk støt og
personskader.
• Berør ikke produktet med fuktige hender.
• Det må aldri måles spenning over 1000 V AC eller under 5 V AC
(vekselstrøm). Målaldri V DC (likestrøm).
• Bruk heller ikke detektoren dersom den ikke er komplett eller hvis den er
skadet.
• Produktet inneholder ingen deler som kan repareres/justeres. Detmå
ikke demonteres.
• Utsett ikke produktet for ekstreme temperaturer eller høy luftfuktighet.
• Unngå elektriskstøt. BerørALDRI spenningsdetektoren foran
fingerbeskyttelsen mens måling av spenningpågår.
• Spenningsdetektoren er ikke beregnet til måling av skjermede kabler/
komponenter.
• Hvis fase og null ligger nær hverandre kan det være umulig åavgjøre
hvilken som er fase og hvilken som er null (Gjelder TN-nett).
• Spenningsdetektoren har justerbar følsomhet, noe som kan gjøre at
spenningen ikke indikeres, avhengig av innstilling.
• Hvis det er flere kabler med 2- eller 3-fasekabler nær hverandre,
måmanforsøke ådele dem og måle hver enkelt kabel forseg.
Forklaring til advarselteksten på produktet
(TEST BEFORE USING)
Test alltid spenningsdetektoren på enkjent spenningsførende komponent
før testing av ukjente komponenter. Instrumentet må IKKE brukes dersom
det ikke indikerer noe ved testingen av den kjente spenningsførende
komponenten.
Stell og vedlikehold
Rengjør produktet med enmyk, lett fuktetklut.
Bruk etmildt rengjøringsmiddel vedbehov. Unngååbruke løsemidler og
slipende rengjøringsmidler. Detkan skade produktet.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Hvisdu er usikker, ta kontakt med kommunendin.
Beskrivelse
• Spenningsdetektoren er beregnet for indikering av måleobjektet er
strømførende.
• Hvis det er spenning imåleobjektet indikeres det med blinkende rød
lysdiode og summer.
• Kontaktløs måling av vekselspenning fra 5 til 1000 V AC, 50/60 Hz.
• Passende til åkontrollere sikringer isikringsskapet, indikerer kabelbrudd
eller spenningsførende strømuttak og isolerte kabler,f.eks. kontrollere
hvilken pære som er ødelagt iseriekoblet juletrebelysning.
• Innebygd LED-pære med strømbryter.
Bruk
Obs! Spenningsdetektoren må testes på enkjent spenningsførende
komponent.
1. Skrupå spenningstesteren med strømbryteren og indikatorlampen
blinker raskt to ganger ved oppstart. Detteindikerer at spenningstesteren
fungerer. Deretter blinker indikatorlampen med noen sekunders intervall
for åvise at spenningsdetektoren er aktivert.
2. Plasser testeren nær måleobjektet (strømuttak, sikringetc.), før den langs
strømkabelen (ved måling av kabel). Juster følsomheten ved ådreie
strømbryteren for åoptimere søkingen.
3. Spenningsdetektoren indikerer spenning med raskt blinkende rød diode
og summerlyd.
4. Huskåstenge spenningsdetektoren for åspare batteriene.
Obs!
• Før testeren langs kabelen, og ikke bare på etpunkt.
Spenningsdetektoren indikerer fase og lederne ikabelen kan være
dreide. Spenningsdetektoren kan ikke brukes på skjermede kabler,
kabler ikabelskinner, kabler bak ovner eller metallflater.
• Testeren må ikke gnis mot noe annet før testing. Detkan føre til at
spenningsdetektoren indikerer spenning fra den statiske elektrisiteten
som oppstårda.
• For indikasjon av kabelbrudd, før testeren langs kabelen så lenge
summerenhøres. Dersignalet opphører er det muligens etbrudd ikabelen.
• Det kan oppstå feilindikasjoner hvis du holder testeren nær gjenstander
som har statisk opplading eller hvis du holder testeren nær gjenstander
av jern som er inærheten av AC-ledningene.
Innstilling av følsomhet
1. Skrupå spenningsdetektoren med strømbryteren.
2. Følsomheten stilles inn ved ådreie på strømbryteren. Høyfølsomhet gir
større detekteringsavstand, men spenningsdetektoren vil da også være
mottakelig for forstyrrelser fra elektromagnetiske felt og liknende.
3. Startmed lav følsomhet og øk deretter gradvis til du kommer til
etrimelignivå.
Spesifikasjoner
Standard CAT IV 1000 V
Måleområde 5–1000 V AC
Frekvensområde 50–400 Hz.
Bruksmiljø Temperatur 0 til 40 °C
Luftfuktighet < 85 %, innendørsbruk
Mål 154×32×28mm
Vekt Ca. 50g (inkl. batterier)
Batterier 2×LR03 (selges separat)

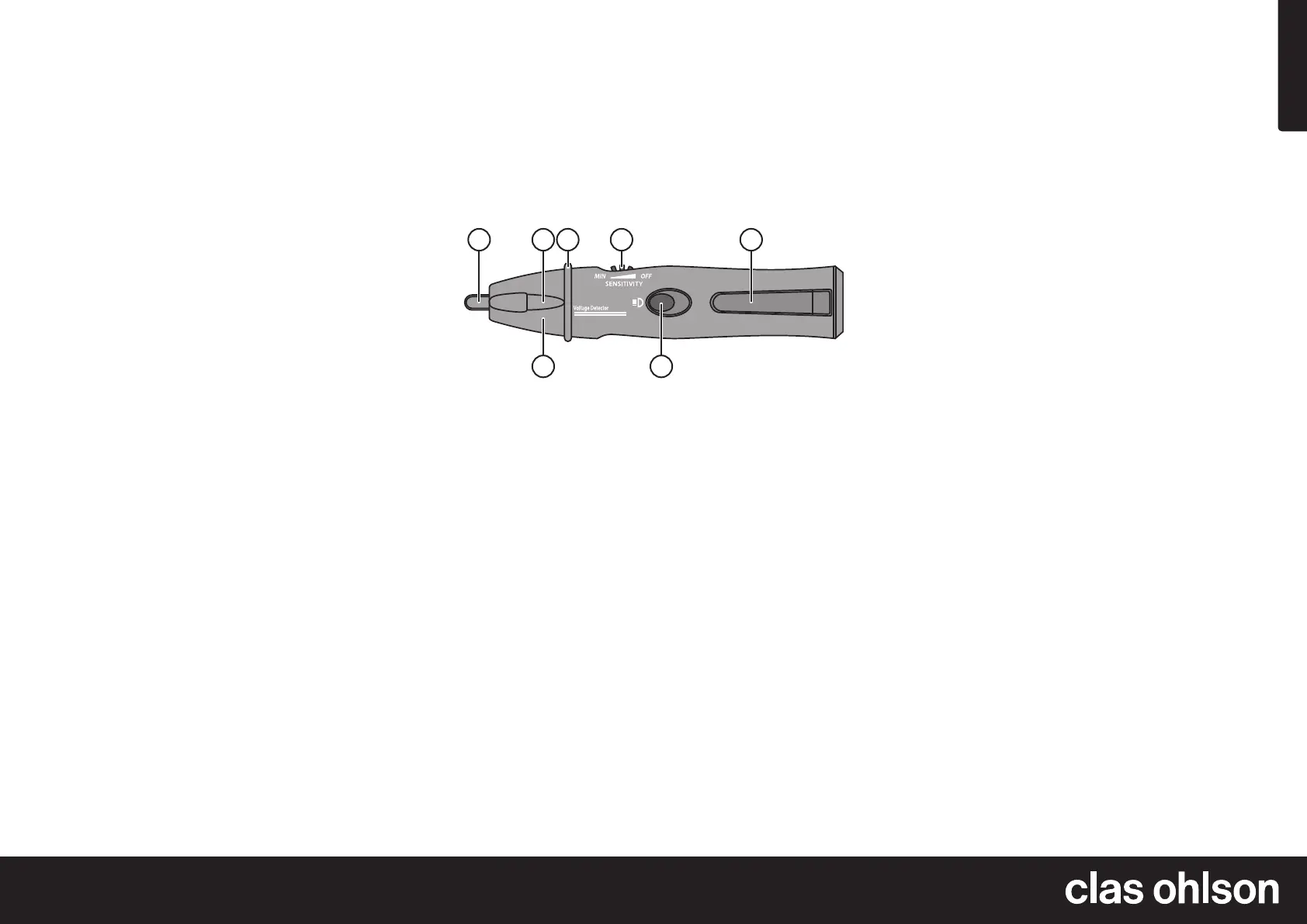

1. Målingstester.
2. LED-pære.
3. Fingerbeskyttelse - unngå elektriskstøt. Berøraldri spenningsdetektoren
foran fingerbeskyttelsen mens spenningsmålingenpågår.
4. Strømbryter og følsomhetsinnstilling - vri bryteren bakover for åstenge
spenningsdetektoren og drei framover for åslå denpå. Måleområde
(følsomheten) endres med bryteren. Framover for åredusere følsomheten
og bakover for åøkeden.
5. Festeklips.
6. Strømbryter – trykk for åtenne LED-pæren.
7. LED-indikatorpære – blinker raskt rødt ved AC-indikering (samtidig som
summeren låter), blinker langsomt når spenningsdetektoren er aktivert.
Skifte av batteri
• Når du slår på spenningsdetektoren blinker indikatorpæren 2 ganger
raskt hvis batteriene erok. Skiftbatteriene hvis indikatorlampen IKKE
blinker når du skrur på spenningsdetektoren.
• Skift alltid begge batteriene samtidig.
1. Steng spenningsdetektoren med strømbryteren.
2. Trykk batterilokket forsiktig ipilens retning til låsingen slipper.
3. Ta ut de gamle batteriene og sett ito nye (LR03). Følgmerkingen
ibatteriholderen.
4. Press lokket tilbake igjen slik at detlåses.
