Jännitteenilmaisin
Tuotenro 36-5736 Malli GK16
Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa
mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä
ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Turvallisuus
Varoitus!
• Kontakti jännitteisen komponentin kanssa saattaa johtaa sähköiskuun ja
vakavaan loukkaantumiseen.
• Älä käytä laitetta märinkäsin.
• Älä mittaa jännitettä, joka on yli 1000 V AC tai alle 5 V AC. Älämittaa
VDC -jännitteitä.
• Älä käytä laitetta, jos siitä puuttuu osia, se ei toimi oikein tai on vioittunut.
• Älä pura laitetta. Seei sisällä korjattavia tai säädettäviäosia.
• Älä altista laitetta äärilämpötiloille tai korkealle ilmankosteudelle.
• Älä koskaan pidä laitteesta kiinni sormisuojan edestä, kun mittaat
jännitettä. Sähköiskuvaara.
• Laitetta ei ole tarkoitettu suojattujen kaapeleiden tai komponenttien
mittaamiseen.
• Jos vaihe ja nolla ovat lähekkäin, voi olla mahdotonta erottaa kumpi
onkumpi.
• Laitteen herkkyyttä voi säätää, mikä voi johtaa siihen, ettei jännitettä
havaita.
• Jos lähekkäin on useita kaapeleita, joissa on 2-vaihekaapeleita tai
3-vaihekaapeleita, koeta erottaa ne ja mittaa jokainen kaapeli erikseen.
Tuotteen varoitustekstin selitys (TEST BEFORE USING)
Testaa aina jännitteenilmaisinta kohteeseen, jossa on varmasti jännite, ennen
kuin mittaat tuntemattomia komponentteja. ÄLÄKÄYTÄ jännitteenilmaisinta,
jos se ei tunnista jännitettä testivaiheessa.
Huolto ja puhdistaminen
Pyyhi jännitteenilmaisin kevyesti kostutetulla, pehmeällä liinalla.
Käytä mietoa puhdistusainetta. Äläkäytä vahvoja, hankaavia puhdistus-
aineita tai liuotinaineita, sillä ne voivat vahingoittaa jännitteenilmaisinta.
Kierrättäminen
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Kuvaus
• Jännitteenilmaisin on tarkoitettu ilmaisemaan, onko mitattavassa
kohteessa jännitettä.
• Se ilmoittaa vilkkuvalla punaisella merkkivalolla ja merkkiäänellä, jos
mitattavassa kohteessa on jännite.
• Kosketukseton vaihtojännitteen mittaus 5−1000 V AC, 50/60 Hz.
• Sopii rikkinäisten sulakkeiden tunnistamiseen, katkosten etsimiseen
sähköjohdoista tai pistorasioiden ja eristettyjen kaapeleiden testaamiseen.
Voitesimerkiksi testata, mikä jouluvaloketjun lampuista onrikki.
• Kiinteä LED-lamppu ja virtakytkin.
Käyttö
Huom.! Testaa jännitteenilmaisimen toiminta ensin kohteella, jossa on
varmasti jännite.
1. Kytkejännitteenilmaisin päälle virtakytkimestä. Merkkivalo vilkkuu
nopeasti kaksi kertaa osoittaen, että jännitteenilmaisin toimii. Senjälkeen
jännitteenilmaisin vilkkuu muutaman sekunnin välein osoittaen, että
jännitteenilmaisin on päällä.
2. Sijoita mitta-anturi lähelle mittauskohdetta (pistorasiaa, sulakettatms.),
tai liikuta sitä johdon suuntaisesti (johtoa mitattaessa). Säädäherkkyyttä
kääntämällä virtakytkintä.
3. Jännitteenilmaisin ilmoittaa jännitteen nopeasti vilkkuvalla punaisella
merkkivalolla ja merkkiäänellä.
4. Sammuta jännitteenilmaisin käytön jälkeen paristojen säästämiseksi.
Huom.!
• Liikuta mitta-anturia johdon mukaisesti, älä mittaa ainoastaan yhtä
kohtaa. Jännitteenilmaisin mittaa vaiheen, ja johdon johtimet saattavat
olla vääntyneet. Jännitteenilmaisimella ei voida mitata suojattuja
kaapeleita, kaapelikiskoissa olevia kaapeleita eikä paneelien tai
metallipintojen takana olevia kaapeleita.
• Älä kosketa mitta-anturilla mitään kohdetta ennen mittausta, sillä
jännitteenilmaisin saattaa ilmoittaa mittauskohteen olevan jännitteinen
kosketuksesta aiheutuneen staattisen sähköntakia.
• Kun haluat selvittää, mistä kohtaa johto on poikki, kuljeta mitta-
anturia johtoa pitkin niin kauan kun kuulet merkkiäänen. Johdossa on
todennäköisesti katkos siinä kohtaa, missä äänimerkki loppuu.
• Saatat saada virheellisen tuloksen, jos pidät mitta-anturia lähellä
kohdetta, joka on staattisesti varautunut tai jos pidät mitta-anturia
AC-johtojen läheisyydessä olevan rautaesineen lähellä.
Herkkyydensäätö
1. Kytkejännitteenilmaisin päälle virtakytkimestä.
2. Säädäherkkyyttä kääntämällä virtakytkintä. Korkea herkkyys
mahdollistaa suuremman mittausetäisyyden, mutta sähkömagneettiset
kentät tai vastaavat voivat häiritä jännitteenilmaisimen toimintaa.
3. Aloita matalalla herkkyydellä, ja lisää herkkyyttä asteittain, kunnes löydät
sopivantason.
Tekniset tiedot
Standardi CAT IV 1000 V
Mittausalue 5–1000 V AC
Taajuusalue 50–400 Hz
Käyttöympäristö Lämpötila-alue 0 … 40 °C
Ilmankosteus < 85 % sisätiloissa
Mitat 154×32×28mm
Paino Noin 50 g (paristot mukaan lukien)
Paristot 2 kpl LR03 (myydään erikseen)

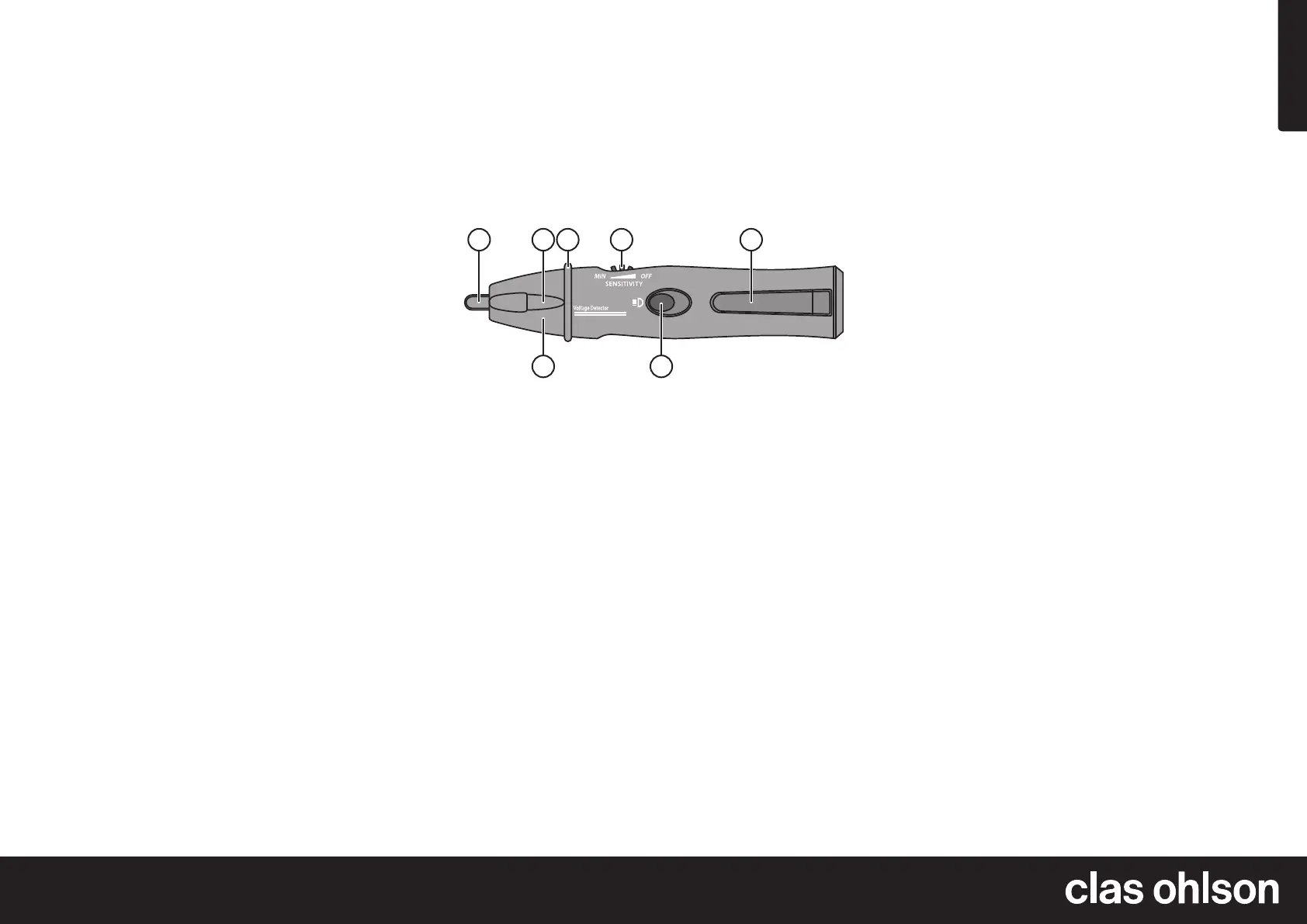

1. Mitta-anturi.
2. LED-lamppu.
3. Sormisuoja: älä koskaan pidä jännitteenilmaisimesta kiinni sormisuojan
edestä, kun mittaat jännitettä. Sähköiskuvaara.
4. Virtakytkin ja herkkyyden valinta: sammuta jännitteenilmaisin kääntämällä
säädintä taaksepäin, kytke jännitteenilmaisin päälle kääntämällä säädintä
eteenpäin. Muutaherkkyyttä säätimellä: vähennä herkkyyttä kääntämällä
säädintä eteenpäin, lisää herkkyyttä kääntämällä säädintä taaksepäin.
5. Kiinnitysklipsi.
6. Virtakytkin: sytytä LED-lamppu painamalla virtakytkintä.
7. LED-merkkivalo: vilkkuu nopeasti punaisena tunnistaessaan
vaihtovirtajännitteen (äänimerkki yhtä aikaa), vilkkuu hitaasti, kun
jännitteenilmaisin on päällä.
Paristojen vaihtaminen
• Kun kytket jännitteenilmaisimen päälle, merkkivalo vilkkuu nopeasti kaksi
kertaa, jos paristoissa on virtaa. Vaihda paristot, jos merkkivalo ei vilku,
kun kytket jännitteenilmaisimen päälle.
• Vaihda aina molemmat paristot samalla kertaa.
1. Sammuta jännitteenilmaisin virtakytkimestä.
2. Paina paristolokeron kantta varovasti nuolen suuntaan,
kunnes lukitus aukeaa.
3. Poista vanhat paristot ja aseta tilalle uudet paristot (2 kpl LR03)
napaisuusmerkintöjen mukaisesti.
4. Paina paristolokeron kansi takaisin paikalleen.
