Solcelledrevet vanningssystem
Art.nr 31-6808 Modell IK15P
Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for
fremtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilde, samt forandringer
av tekniske data. Ved tekniske problemer eller ved andre spørsmål, ta kontakt med
vårt kundesenter.
Sikkerhet
• Produktet må ikke senkes ned i vann eller annen væske.
• Produktet må ikke tildekkes.
• Kontroller regelmessig alle slanger og koblinger.
• Første gang produktet brukes bør det overvåkes i en uke for å sikre at det
fungerer slik det skal.
• Kontroller koblinger, slanger, batterier og at programmet fungerer som forventet
før du etterlater produktet ubevåket over tid.
• Plasser produktet riktig vei. Ikke liggende opp-ned etc.
• Produktet må kun repareres av kvalifisert servicepersonell.
• Produktet inneholder komponenter som er følsomme mot statisk elektrisitet. Om
produktet oppfører seg unormalt kan det trenge en tilbakestilling. Ta ut batteriene
og sett dem inn igjen.
• Ikke dra eller rykk i slangene som er koblet til produktet.
Vedlikehold
• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri
løsemidler eller etsende kjemikalier. Vær forsiktig slik at solcellen ikke skades.
• Hvis produktet skal lagres over en lengre periode:
- Still bryteren på OFF.
- Ta ut batteriet og oppbevar produktet tørt og frostfritt.
• Siden vanningssystemet tar vann fra en åpen beholder, vil det forekomme skitt
i vannet. Tøm og rengjør filteret regelmessig. I løpet av vanningssesongen må
kanskje systemet tas fra hverandre slik at slange og koblinger blir rengjort.
Spesifikasjoner
Baerier 1×18650 Li-Ion 2600 mAh
Strømningsforhold 45 L/h
Arbeidstemperatur 0 – 50°C
Mål
Vanningspumpe 122 ×115×70 mm
Solpanel 206×168×20 mm

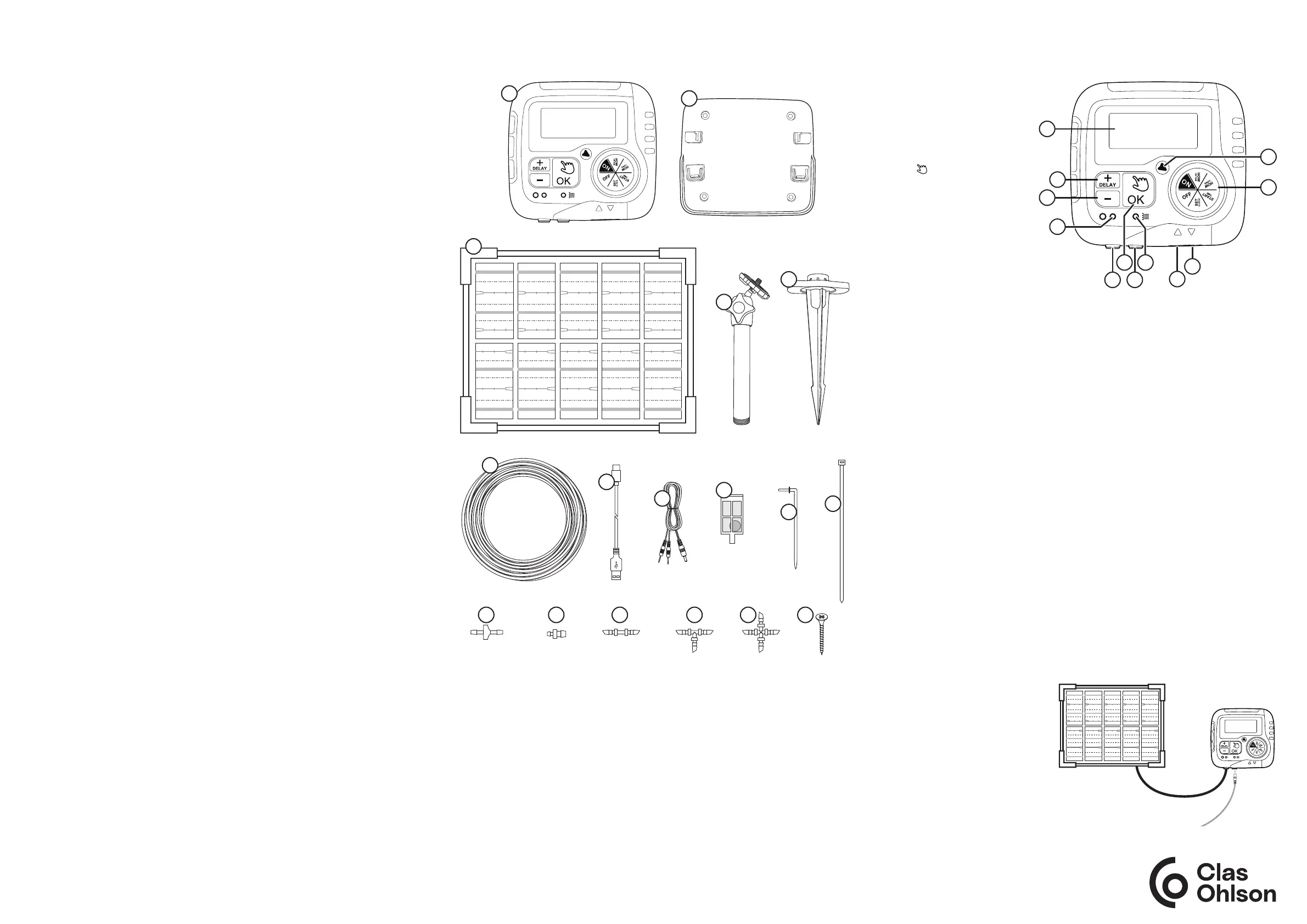

Produktbeskrivelse
Vanningspumpe
a) Vanningspumpe 1 stk
b) Monteringsplate 1 stk
c) Solpanel 1 stk
d) Monteringsarm 1 stk
e) Markspyd med
avtagbart veggfeste 1 stk
f) 1/4ʺ Slange 15 meter
g) USB-C ladekabel 1 stk
h) Vannnivåsensor 2,9 meter
i) Filter 1 stk
j) Dryppmunnstykke 15 stk
k) Buntebånd 3 stk
l) Bakventil 1 stk
m) Endeplugg 3 stk
n) Rett kobling 5 stk
o) T-kobling 15 stk
p) Krysskobling 3 stk
q) Skruer 6 stk
Pakken inneholder
1. LED-display
2. [ +/ DELAY ]
3. [ – ]
4. Solladingsindikator
5. Solpanelsport
6. [ OK/ ]
7. Vannsensorinngang
8. Indikator for vannmangel
9. Vann inn
10. Vann ut
11. Innstillingsbryter
- ON
- HOW OFTEN
- HOW LONG
- START TIME
- SET CLOCK
- OFF
12. Indikator for instillingsbryter
Montering
Bestem hvor du vil sette opp systemet, sørg for å ha en egnet beholder for vannet
klart, og plasser plantene som skal vannes innen rimelig avstand. Obs! Hele vannings-
systemet bør være plassert høyere enn det høyeste nivået i vannbeholderen.
Solpanel - markspyd
1. Skru sammen monteringsarmen med markspydet.
2. Skru fast monteringsarmen i festet på solpanelets bakside.
3. Velg hvor du vil plassere solpanelet. Obs! Det bør være på en skyggefri plass.
4. Juster vinkelen på monteringsarmen for optimal soleksponering.
Solpanel - monteringsfeste
1. Skru løs monteringsfestet fra markspydet.
2. Velg hvor du vil plassere solpanelet og skru opp monteringsfestet.
Obs! Det bør være på en skyggefri plass.
3. Skru fast monteringsarmen i monteringsfestet.
4. Tre solpanelet på monteringsarmen. Skruen skal passe inn i festet på
solpanelets bakside.
5. Juster vinkelen på monteringsarmen for optimal soleksponering.
Vanningspumpe
1. Skru opp monteringsplaten
på egnet sted. Obs! Husk at
kabelen fra solpanelet må nå
frem til pumpen.
2. Skyv ned vanningspumpen
i monteringsplaten.
3. Koble til slangen fra sol-
panelet i solpanelporten (5).
4. Koble inn vannnivåsensoren
i vannsensorinngangen (7).
