Aurinkoenergialla
toimiva kastelujärjestelmä
Tuotenro 31-6808 Malli IK15P
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-
tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.
Turvallisuus
• Laitetta ei saa upottaa veteen tai muuhun nesteeseen.
• Laitetta ei saa peittää.
• Tarkista kaikki liitännät ja letkut säännöllisesti.
• Ensimmäisellä käyttökerralla laitteen toimintaa on valvottava viikon ajan,
jotta voidaan varmistua siitä, että kaikki toimii.
• Tarkista liitännät, letkut ja paristot ja varmista, että laitteen ohjelmat toimivat
oikein, ennen kuin jätät tuotteen pidemmäksi aikaa ilman valvontaa.
• Aseta laite oikeaan asentoon. Älä aseta laitetta esimerkiksi vaakatasoon
tai väärinpäin.
• Laitteen saa korjata vain valtuutetussa huoltoliikkeessä.
• Laite sisältää osia, jotka ovat herkkiä staattiselle sähkölle. Jos laite toimii
normaalista poikkeavalla tavalla, poista akku ja laita se takaisin paikalleen.
• Älä vedä letkuista, jotka on liitetty laitteeseen.
Huolto ja kunnossapito
• Pyyhi laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta.
Älä käytä liuottimia tai syövyttäviä kemikaaleja. Ole varovainen,
etteiaurinkokenno vahingoitu.
• Tuotteen pidempiaikainen säilytys:
- Aseta säädin kohtaan OFF.
- Poista akku ja säilytä laitetta kuivassa tilassa, jossa lämpötila ei laske nollan
alapuolelle.
• Kastelujärjestelmä ottaa vettä avoimesta vesisäiliöstä, joten vedessä tulee
olemaan roskia. Nosta ja puhdista suodatin säännöllisesti. Järjestelmän voi myös
joutua purkamaan joskus kastelukauden aikana letkun ja liittimien puhdistamiseksi.
Tekniset tiedot
Akku 1×18650 Li-Ion 2600 mAh
Virtaus 45 l/h
Käyölämpöla 0 – 50°C
Mitat
Kastelupumppu 122 ×115×70 mm
Aurinkopaneeli 206×168×20 mm
Tuotekuvaus
Kastelupumppu
a) Kastelupumppu 1 kpl
b) Asennuslevy 1 kpl
c) Aurinkopaneeli 1 kpl
d) Asennusvarsi 1 kpl
e) Maapiikki, jossa
irrotettava seinäkiinnike 1 kpl
f) 1/4ʺ letku 15 m
g) USB-C-latauskaapeli 1 kpl
h) Vesianturi 2,9 m
i) Suodatin 1 kpl
j) Tippusuutin 15 kpl
k) Nippuside 3 kpl
l) Takaiskuventtiili 1 kpl
m) Päätytulppa 3 kpl
n) Suora liitin 5 kpl
o) T-liitin 15 kpl
p) Ristiliitin 3 kpl
q) Ruuvi 6 kpl

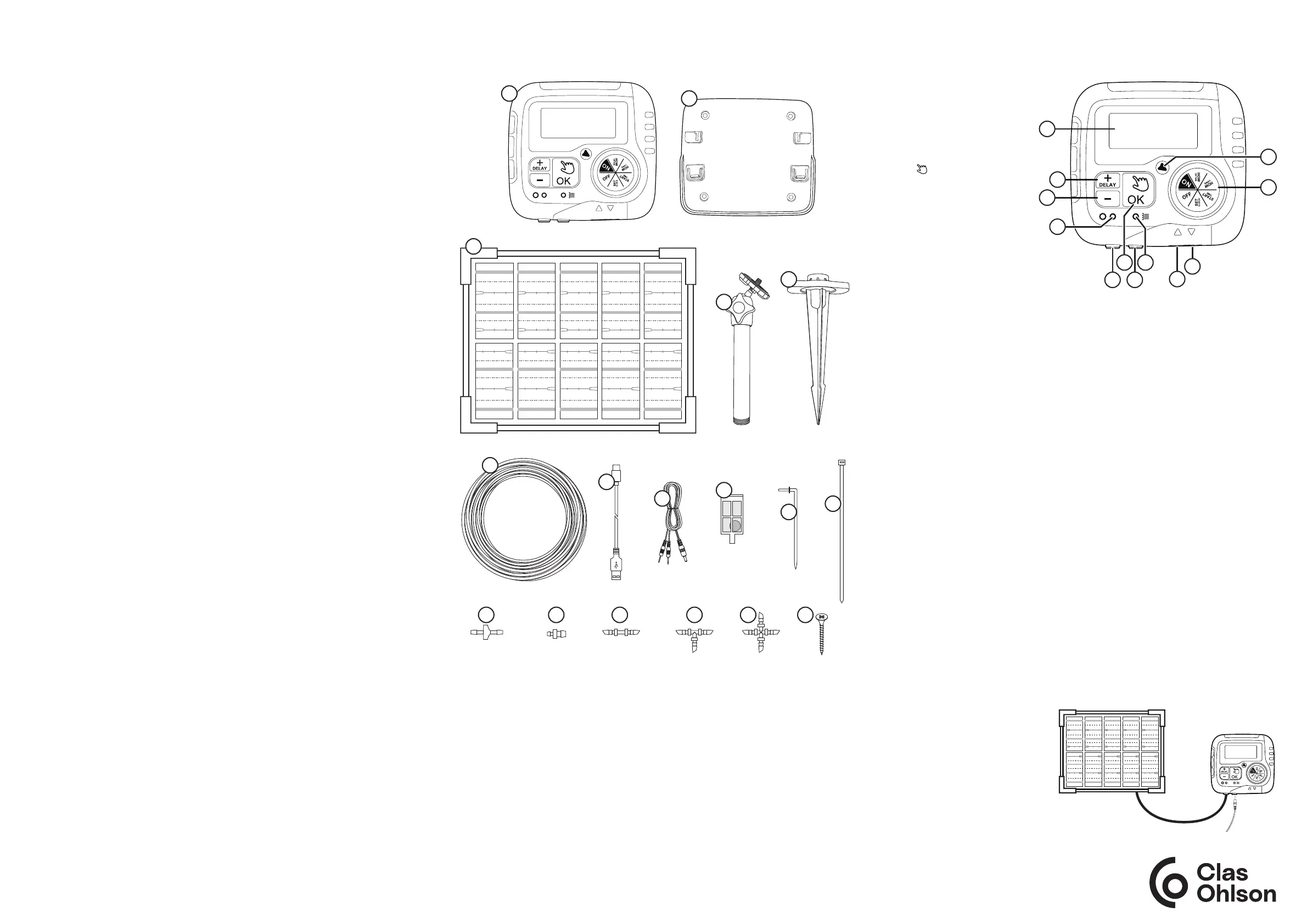

Pakkauksen sisältö
1. LED-näyttö
2. [ +/ DELAY ]
3. [ – ]
4. Aurinkolatauksen merkkivalo
5. Aurinkopaneelin liitäntä
6. [ OK/ ]
7. Vesianturin liitäntä
8. Veden loppumisen ilmaisin
9. Vesi sisään
10. Vesi ulos
11. Säätönuppi
- ON
- HOW OFTEN
- HOW LONG
- START TIME
- SET CLOCK
- OFF
12. Säätönupin ilmaisin
Asennus
Päätä, minne haluat asentaa järjestelmän. Varmista, että vedelle on valmiina
sopiva säiliö ja aseta kasteltavat kasvit sopivalle etäisyydelle. Huom.! Koko
kastelujärjestelmän tulee olla korkeammalla kuin veden korkein taso vesisäiliössä.
Aurinkopaneeli - maapiikki
1. Kierrä asennusvarsi maapiikkiin.
2. Kierrä asennusvarsi aurinkopaneelin takana olevaan kiinnikkeeseen.
3. Valitse aurinkopaneelille paikka. Huom.! Paikka ei saa olla varjossa.
4. Säädä asennusvarren kulmaa niin, että aurinkopaneeli saa mahdollisimman
paljon aurinkoa.
Aurinkopaneeli - asennuskiinnike
1. Kierrä asennuskiinnike irti maapiikistä.
2. Valitse aurinkopaneelille paikka ja ruuvaa asennuskiinnike paikalle.
Huom.! Paikka ei saa olla varjossa.
3. Kierrä asennusvarsi kiinni asennuskiinnikkeeseen.
4. Kierrä aurinkopaneeli kiinni asennusvarteen. Sovita ruuvi aurinkopaneelin
takana olevaan kiinnikkeeseen.
5. Säädä asennusvarren kulmaa niin, että aurinkopaneeli saa mahdollisimman
paljon aurinkoa.
Kastelupumppu
1. Ruuvaa asennuslevy
sopivaan paikkaan.
Huom.! Aurinkopaneelin
johdon tulee yltää pumppuun.
2. Työnnä kastelupumppu
asennuslevyyn.
3. Liitä johto aurinkopaneelista
aurinkopaneelin liitäntään (5).
4. Liitä vesianturi vesianturin
liitäntään (7).
