2. Montage
Nehmen Sie den Tonabnehmer aus der Verpackung.
Zur Montage an Ihrem Tonarm empehlt es sich den Nadelschutz auf dem
Tonabnehmer zu belassen, um Beschädigungen zu vermeiden.
Montieren Sie mit Hilfe der beiliegenden Schrauben Ihren clearaudio
MC Tonabnehmer. (Die Aufnahmegewinde im Tonabnehmergehäuse
entsprechen der metrischen Norm für M 2,5 mm Schrauben und weisen
den international genormten Abstand von 12,7 mm auf.)
Achten Sie darauf, die Schrauben niemals zu fest anzudrehen,
da diese sich in den Gewindelöchern verklemmen oder ausreisen
können.
Verbinden Sie nun, ohne große Krafteinwirkung, die Anschlussstifte
Ihres clearaudio Tonabnehmers mit den Buchsen des Headshell- oder
Tonarm-Kabels. Falls nötig können Sie eine geeignete Präzisionszange
oder Pinzette zur Hilfestellung verwenden.
Beachten Sie dabei unbedingt die vorgegebenen Farbcodierungen.
Nur dann ist die absolute Phase bei der Musikwiedergabe korrekt,
andernfalls wäre eine deutlich hörbare Klangverschlechterung die Folge.

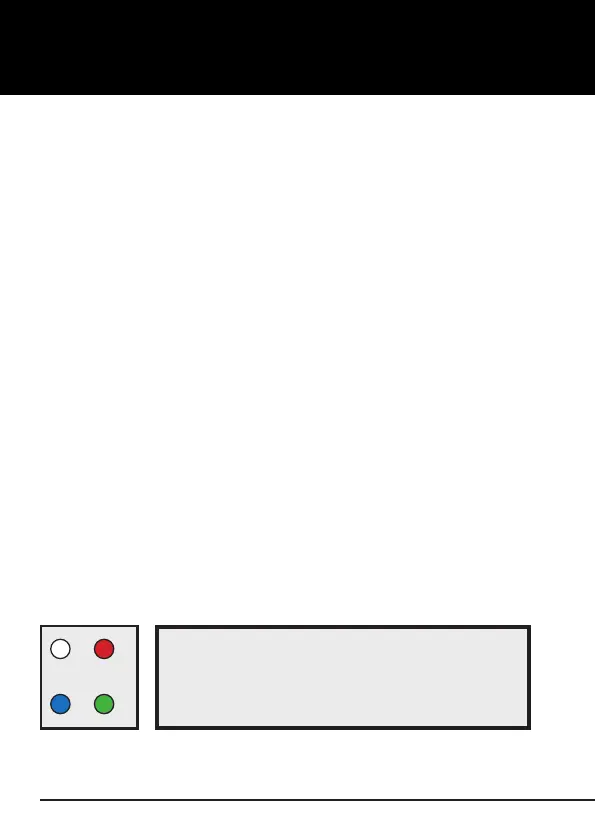

Abb. 1: Farben der Tonarmverkabelung
+
-
L
R
Linker Signalstift (L+) >> weiß
Linker Erdungsstift >> blau
Rechter Signalstift (R+) >> rot
Rechter Erdungsstift >> grün
