350
800
100 350
1) Quadro comandi (interno)
2) Morsettiera per i collegamenti elettrici (interno)
3) Ingresso acqua di raffreddamento
4) Uscita acqua di raffreddamento
5) Ingresso acqua refrigerata
6) Uscita acqua refrigerata
7) Scarico/carico
8) Sato
9) Manometro

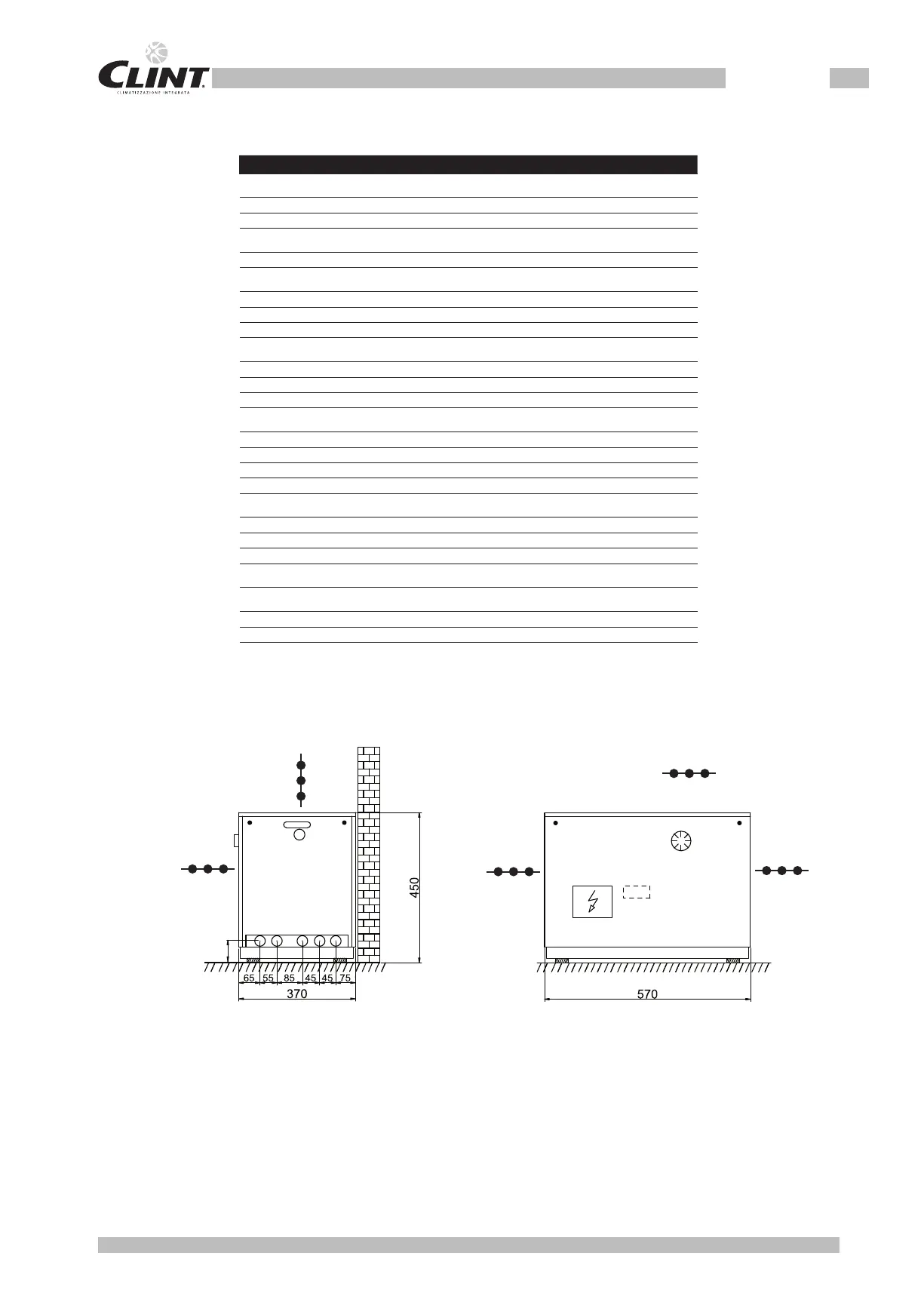

LATO ATTACCHI
WATER CONNEC-
TIONS SIDE
DATI TECNICI TECHNICAL DATA
MODELLO CWW 18/C MODEL
Raffreddamento: Cooling:
Potenza frigorifera (1) kW 5,0 Cooling capacity (1)
Potenza assorbita (1) kW 1,3 Absorbed power (1)
Compressori: Compressors:
Numero n° 1 Number
Evaporatore: Evaporator:
Portata acqua l/s 0,24 Water flow
Perite di carico kPa 25 Pressure drops
Attacchi idraulici ”G 1” Water connections
Condensatore: Condenser:
Portata acqua l/s 0,08 Water flow
Perite di carico kPa 11 Pressure drops
Attacchi idraulici ”G 1/2” Water connections
Gruppo di pompaggio: Pumping station:
Potenza nominale pompa kW 0,13 Pump nominal power
Prevalenza utile kPa 40 Available static pressure
Contenuto d’acqua l 10 Storage water volume
Vaso d’espansione l 0,5 Expansion vessel
Caratt. elettriche: Electrical features:
Alimentazione elettrica
V/Ph/Hz
230/1/50 Power supply
Corrente max funz. A 11 Max running current
Corrente max spunto A 47 Max inrush current
Pressione sonora (2): dB(A) 43 Sound pressure (2):
Pesi: Weight:
Peso di trasporto kg 68 Transport weight
Peso in esercizio kg 78 Operating weight
(1) Acqua refrigerata da 12 a 7 °C, temperatura acqua al condensatore 15/35 °C.
(2) Livello di pressione sonora rilevato in campo libero ad 1 m dall’unità (lato
quadro elettrico) e 1,5 m dal suolo. DIN 45635.
(1) Chilled water from 12 to 7 °C, water temperature at the condenser 15/35 °C.
(2) Sound pressure measured at 1 m distance (electrical panel side) and 1,5 m
from ground. According to DIN 45635.
1) Control panel (built-in)
2) Terminal board for electrical connections (built-in)
3) Cooling water inlet
4) Cooling water outlet
5) Chilled water inlet
6) Chilled water outlet
7) Drain/ll
8) Air vent
9) Pressure gauge
Spazi di rispetto
Clearance area
