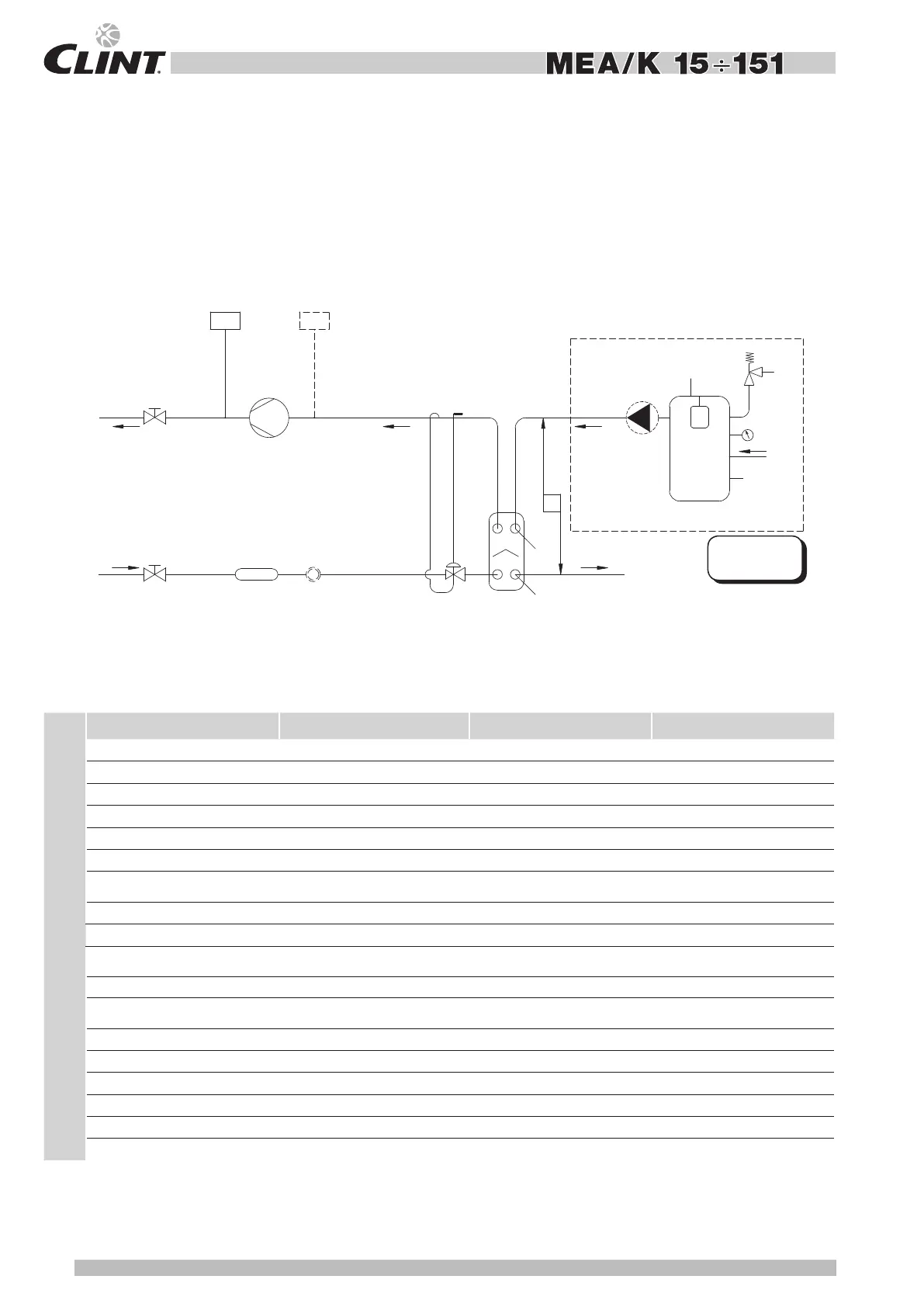

SCHEMA CIRCUITO FRIGORIFERO E IDRAULICO UNITA'
PER SOLO RAFFREDDAMENTO ( le parti delimitate da trat-
teggio sono relative a unità con serbatoio e pompa)
HYDRAULISCHER ANSCHLUß UND KÄLTESCHEMA DER
KALTWASSERSÄTZE (die abgegrentzen Teile beziehen sich
auf Geräte mit Behãlter und Pumpe)
REFRIGERANT / HYDRAULIC CHILLER CIRCUIT DIAGRAM
(the outline delimited parts are relative to units with tank
and pump)
SCHEMAT DU CIRCUIT HYDRAULIQUE ET FRIGORIFIQUE
GROUPE DE PRODUCTION D’EAU GLACÉE (les parties
délimitées du contour esquissé sont relatives à unités avec
réservoir et pompe)
* Accessory for the models 15÷81;
* Accessories pour les modelés 15÷81;
* Accessorio per i modelli 15÷81;
* Zubehör fur die Modelle 15÷81;
LATO UTENZA
USER SIDE
VERBRAUCHERSEITE
COTEE UTILISATEURS
DENOMINAZIONE DESIGNATION BEZEICHNUNG DESIGNATION
CAR
Carico acqua
Water load
Wasser last
Charge eau
EW
Evaporatore
Evaporator
Verdampfer
Voyant liquide
FD
Filtro disidratatore
Filter-drier
Trocknerfilter
Filtre deshydrateur
MC
Compressore
Compressor
Verdichter
Compresseur
MN
Manometro acqua
Water gauge
Wasser manometer
Manomètre eau
MP
Elettropompa
Electrical pump
Elektrische pumpe
Pompe electrique
PD
Pressostato differenziale
Differential pressure
Switch
Differenzdruckscalter
Pressostat differentiel
RF
Rubinetti frigoriferi
Shut-off valve refrigerators
Absperrventil Kühlschränke
Réfrigérateurs de robinet
SC
Scarico acqua
Water drain
Wasser Entladen
Vidange eau
SF
Indicatore di liquido-umiditá
(91÷151)
Liquid-moisture ind. Sigth glass
(91÷151)
Flüssig-feuchtigkeit schauglas
(91÷151)
Voyant liquide-humidité
(91÷151)
SPH
Pressostato alta a riarmo manuale
Manual reset h. P. Switch
Hochdrucn schalter man.
Press. Haute press. Man.
SPL
Press. Bassa a riarmo automatico
(91÷151)*
L. P. Switch aut.Reset
(91÷151) *
N.D. Schalter.Aut. Reset
(91÷151) *
Press. B. P. Aut. Reset
(91÷151) *
SA
Serbatoio
Storage tank
Speicherbehälter
Ballon tampon
ST1
Sonda di lavoro
Working probe
Wassertemp. -F ü hler
Sonde du travail
ST2
Sonda antigelo
Antifreeze probe
Frostschutzf ü hler benutzerseite
Sonde antigel
VE
Vaso di espansione
Expansion vessel
Ausdehnungsgefäß
Vase d’expansion
VSI
Valvola di sicurezza (300 kpa)
Safety water valve (300 kpa)
Sicherheitsventil (300 kpa)
Vanne de securitee (300 kpa)
VT
Valvola d'espansione
Expension valve
Expansionsventil
Soupape d'expansion
SPH SPL
MC
FD SF
VT EW ST2
ST1
PD
SA
SC
MN
VSI
CAR
MP
VE
RF
RF
