Clint R410A

19

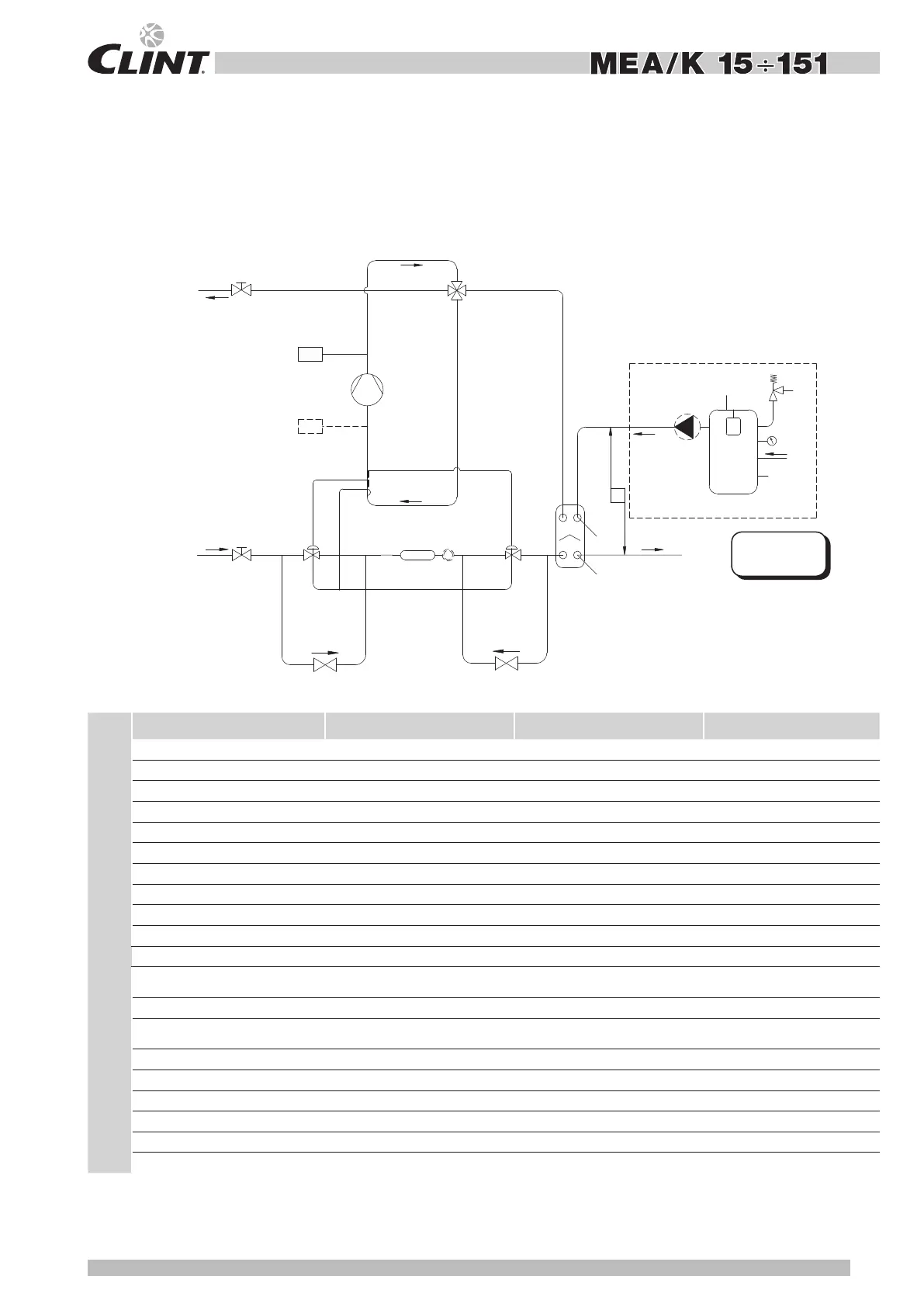

SCHEMA CIRCUITO FRIGORIFERO E IDRAULICO UNITA' A
POMPA DI CALORE (le parti delimitate da tratteggio sono
relative a unità con serbatoio e pompa)
HYDRAULISCHER ANSCHLUß UND KÄLTESCHEMA DER
WÄRMEPUMPE VERSION (die abgegrentzen Teile beziehen
sich auf Geräte mit Behãlter und Pumpe)
REFRIGERANT / HYDRAULIC CIRCUIT DIAGRAM UNIT
IN HEAT PUMP VERSION (the outline delimited parts are
relative to units with tank and pump)
SCHEMAT DU CIRCUIT HYDRAULIQUE ET FRIGORIFIQUE
UNITÉ À POMPE À CHALEUR (les parties délimitées du contour
esquissé sont relatives à unités avec réservoir et pompe)
LATO UTENZA
USER SIDE
VERBRAUCHERSEITE
COTEE UTILISATEURS
DENOMINAZIONE DESIGNATION BEZEICHNUNG DESIGNATION
CAR
Carico acqua
Water load
Wasser last
Charge eau
CV Valvola di ritegno
One way valve
Rückschlagventil
Vanne de retention
EW Evaporatore
Evaporator
Verdampfer
Evaporateur
FD Filtro disidratatore bidirezionale
Filter-drier
Trocknerfilter
Filtre deshydrateur
MC
Compressore
Compressor
Verdichter
Compresseur
MN Manometro acqua
Water gauge
Wasser manometer
Manomètre eau
MP Elettropompa
Electrical pump
Elektrische pumpe
Pompe electrique
PD
Pressostato differenziale
Differential pressure switch
Differenzdruckscalter
Pressostat differentiel
RCV Valvola di inversione a 4 vie
4 Way valve
Vierwege-umschaltventil
Vanne 4 voies
RF
Rubinetti frigoriferi
Shut-off valve refrigerators
Absperrventil Kühlschränke
Réfrigérateurs de robinet
SC
Scarico acqua
Water drain
Wasser Entladen
Vidange eau
SF
Indicatore di liquido-umidita'
(91÷151)
Liquid-moisture ind. Sigth
Glass (91÷151)
Flüssig-feuchtigkeit
Schauglas (91÷151)
Voyant liquide-humidité
(91÷151)
SPH Pressostato alta a riarmo manuale
Manual reset h. P. Switch
Hochdrucn schalter man.
Press. Haute press. Man.
SPL
Pressostato bassa a riarmo
automatico (91÷151)*
Low press. Switch a.R.
(91÷151)*
Niederdruckschalt.Aut.
(91÷151)*
Press. Basse press. Aut.
(91÷151)*
SA Serbatoio
Storage tank
Speicherbehälter
Ballon tampon
ST1 Sonda di lavoro
Working probe
Wassertemp. -F ü hler
Sonde du travail
ST2 Sonda antigelo
Antifreeze probe
Frostschutzf ü hler benutzerseite
Sonde antigel
VE Vaso di espansione
Expansion vessel
Ausdehnungsgefäß
Vase d’expansion
VSI Valvola di sicurezza (300 kpa)
Safety water valve (300 kpa)
Sicherheitsventil (300 kpa)
Vanne de securitee (300 kpa)
VT
Valvola d'espansione
Expansion valve
Expansionsventil
Soupape d'expansion
SPH
SPL
MC
FD
SF
RCV
VT
CV
VT
CV
EW
ST2
ST1
PD
MP
CAR
SA
VE
VSI
MN
SC
RF
RF
* Accessory for the models 15÷81;
* Accessories pour les modelés 15÷81;
* Accessorio per i modelli 15÷81;
* Zubehör fur die Modelle 15÷81;
