Prima di effettuare qualsiasi operazione leggere attentamente il
manuale d’uso e manutenzione a corredo dell’unità
Questo componente e queste istruzioni sono concepite esclusiva-
mente per l’utilizzo in abbinamento a unita’ dello stesso produttore
Le operazioni devono essere effettuate esclusivamente da perso-
nale qualificato e istruito sui possibili rischi connessi alle operazio-
ni
Le operazioni di natura elettrica devono essere effettuate da elet-
tricisti qualificati almeno secondo la
IEC 60364 .
Nel corso delle operazioni attenersi alle norme di sicurezza locali
Prima di iniziare sezionare la linea di alimentazione elettrica
dell’unità .
Verificare che la messa a terra sia presente ed efficace
Per i collegamenti elettrici fare riferimento allo schema elettrico
dell’unità ( il numero dello schema elettrico è indicato sull’etichetta
matricolare della macchine posta vicino o all’interno del quadro
elettrico )

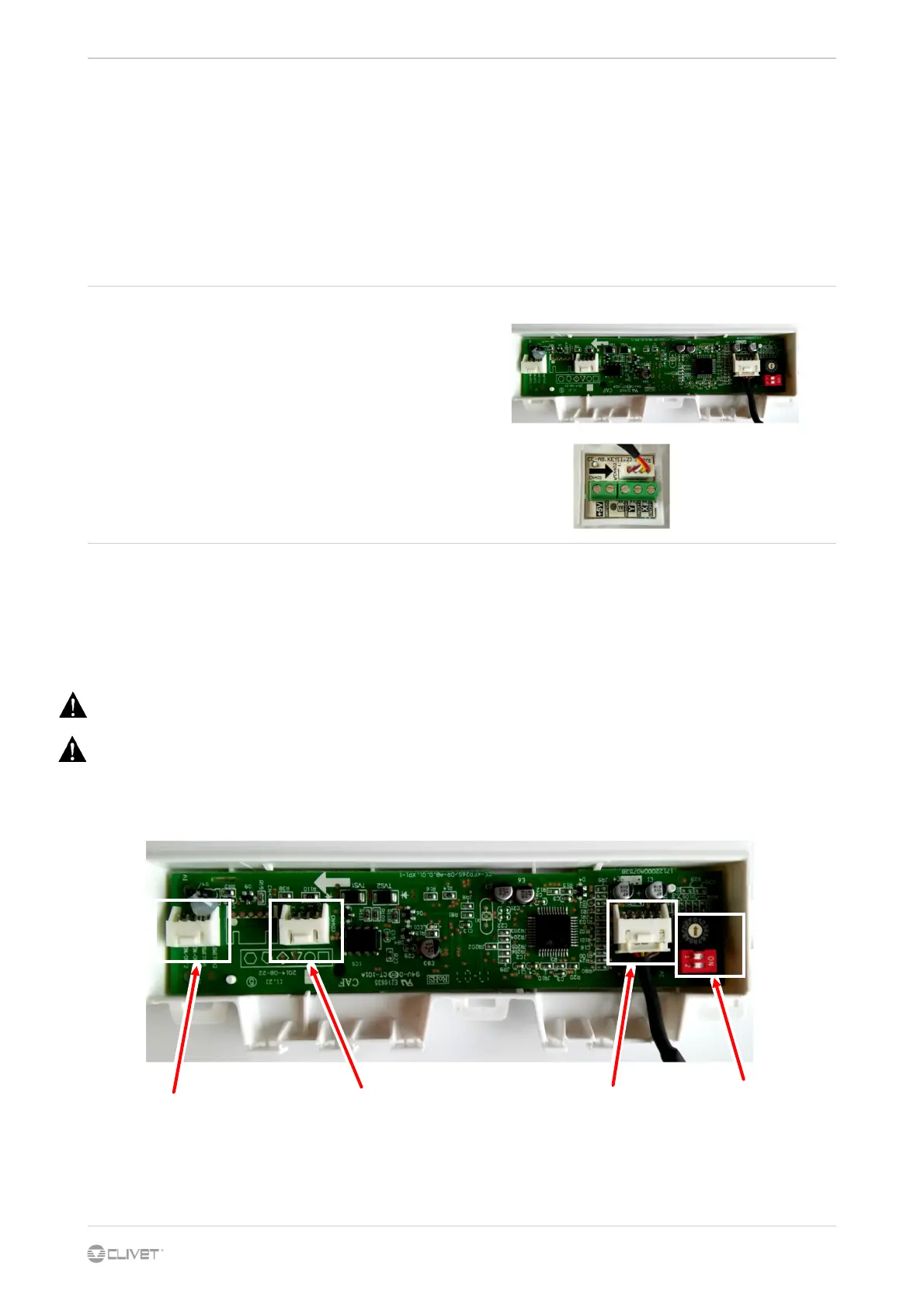

Il kit multifunzione è composto da:
Scheda multifunzione
Morsettiera
1. COMPONENTI KIT
2. FUNZIONI KIT
Il kit multifunzione rende l'unità compatibile con:
ON/OFF remoto
Collegamento di un controllo cablato
Sulla porta XYE si può collegare: (A) ON/OFF, (B) controllo cablato per singola unità, controllo cablato centralizzato, convertitore dati o
Gateway BMS
Il kit permette di gestire il sistema con solo una funzione tra ON-OFF / Porta XYE / Wi-Fi.
CN501:
Alla scheda display
CN404
Collegamento morsettiera tipo A:
ON /OFF remoto
0
Dip-switch S1
Switch rotativo ENC2
CN403
Collegamento morsettiera tipoB :
Controllo cablato per singola unità
Controllo cablato centralizzatore
