Scheda multifunzione

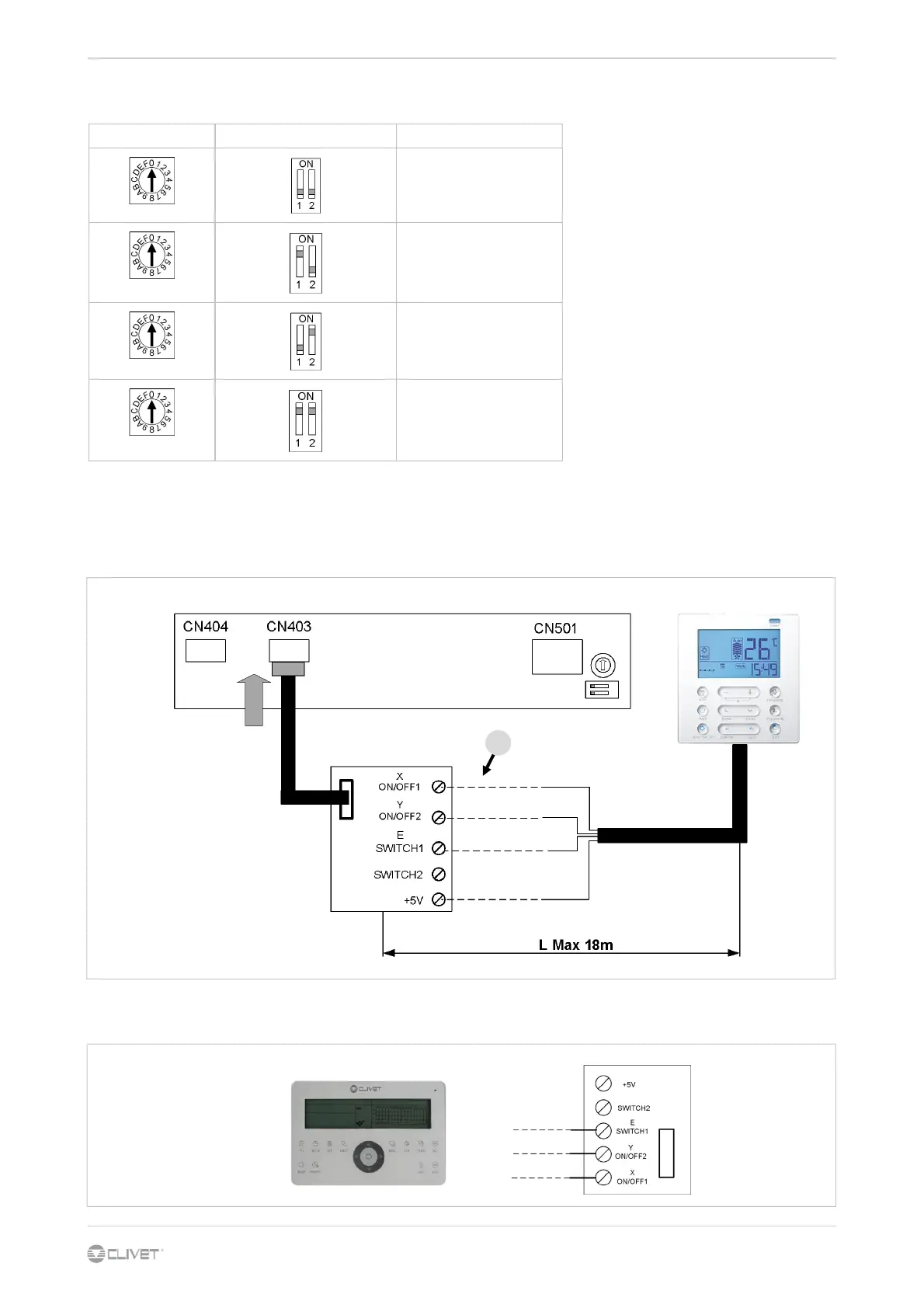

Collegamento di un controllo cablato per singola unità:
Tagliare il cavo e collegare con AWG24
Tipo di cavo da utilizzare (A): cavo schermato 4 fili 0,20mm
2
(AWG24)
A
ENC2
Dip-switch S1
Indirizzo
0 (0) - 15 (F)
16 (0) - 31 (F)
31 (0) - 47 (F)
48 (0) - 63 (F)
Indirizzamento unità (per la connessione di più unità interne max.64)
Impostare l’indirizzo su ogni unità, esempio:
Unità 1: ENC2 = 0
Unità 2: ENC2 = 1
Ecc…..
KJR120CI
Morsettiera
Collegamento di un controllo cablato centralizzato, convertitore dati o Gateway BMS
Marrone
Giallo
Rosso
Nero
Es: centralizzatore CCM30-B
Collegamento morsettiera tipo B
