Closet Maid 1621 - Step-by-Step Assembly Guide; Step 1: Installing Dowels and Cam Posts

© ClosetMaid Corporation 2016 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
6
1

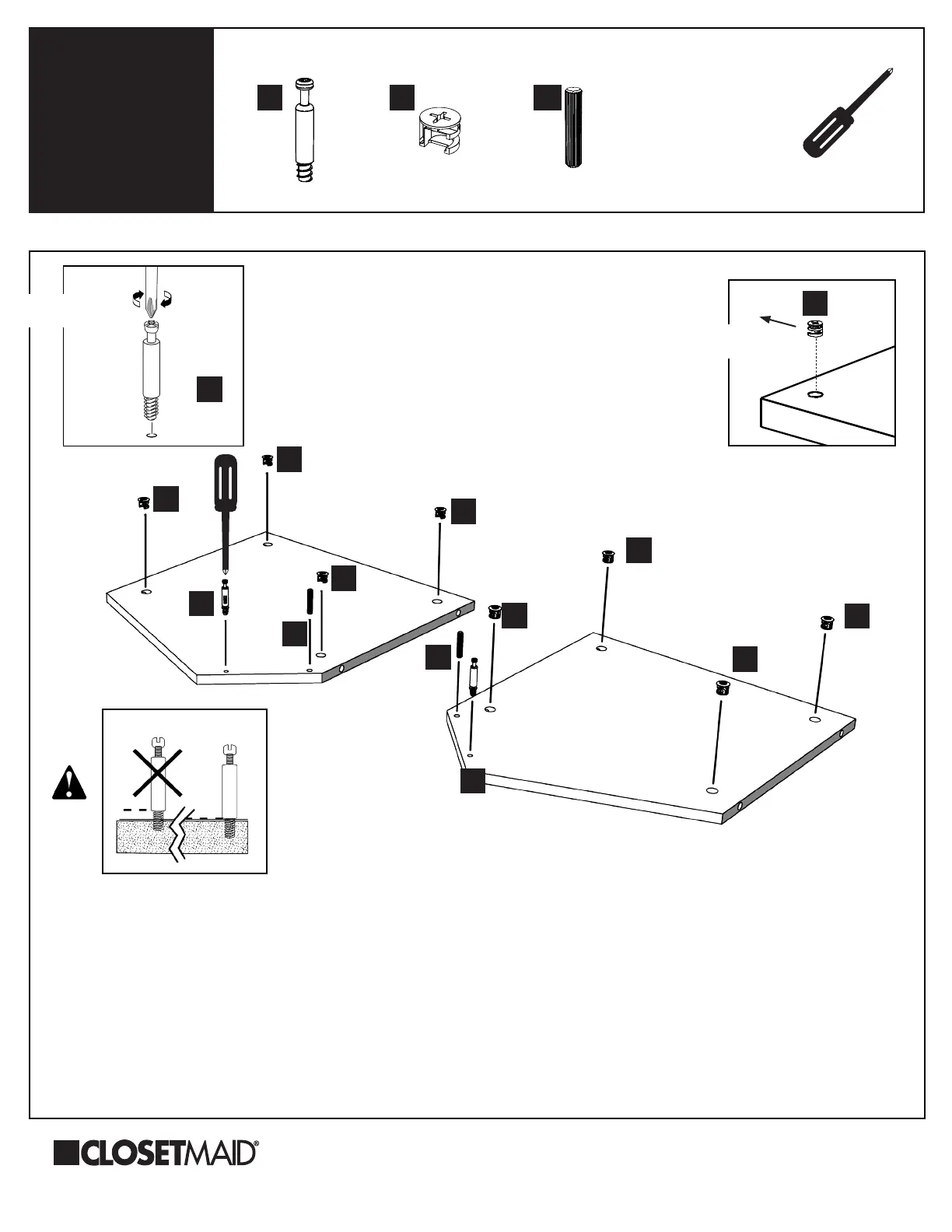

PLEASE NOTE: Cam post is secure when
threads on screw are not showing.
Insert cam lock and press to bottom of
hole. Ensure arrow on camlock is pointing
towards hole on outer edge as shown.
Insert dowels and cam posts into
remaining hole as shown.
VEUILLEZ PRENDRE NOTE : Le boulon
à tige est bien xé lorsque le letage de la
vis n’est plus visible.
Insérer le boulon à verrou et l’enfoncer au
fond de le trou. Veiller à ce que la èche
du boulon à verrou pointe vers le trou de la
bordure extérieure, comme illustré.
Insérer les goujons et les boulons à tige
dans les trous restants, comme illustré.
A CONSIDERAR: El cuerpo de la traba
estará asegurado cuando los letes de la
rosca yo no estén a la vista.
Introducir la traba y presionarla hasta el
fondo del oricio. La echa de la traba
debe quedar orientada hacia el oricio del
borde externo, tal como se muestra.
Colocar las espigas y trabas en los
oricios restantes, tal como se muestra
BB
BB
BB
BB
BB
BB
BB
BB
AA
AA
CC
CC
B
D
AA BB AACC
x2
x8
B
BB
AA
© ClosetMaid Corporation 2017 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
6
x8x2
x2
