LE TRICHLORE PEUT ÊTRE REMPLACÉ
PAR LE BROME DANS CE DOSEUR. NE
PAS LES MÉLANGER.
ATTENTION : Ne pas raccorder le doseur
à de la tuyauterie en cuivre, car elle
pourrait subir des dommages. Ne jamais
installer le doseur avant le chauffe-eau,
car le chauffe-eau pourrait subir des
dommages.

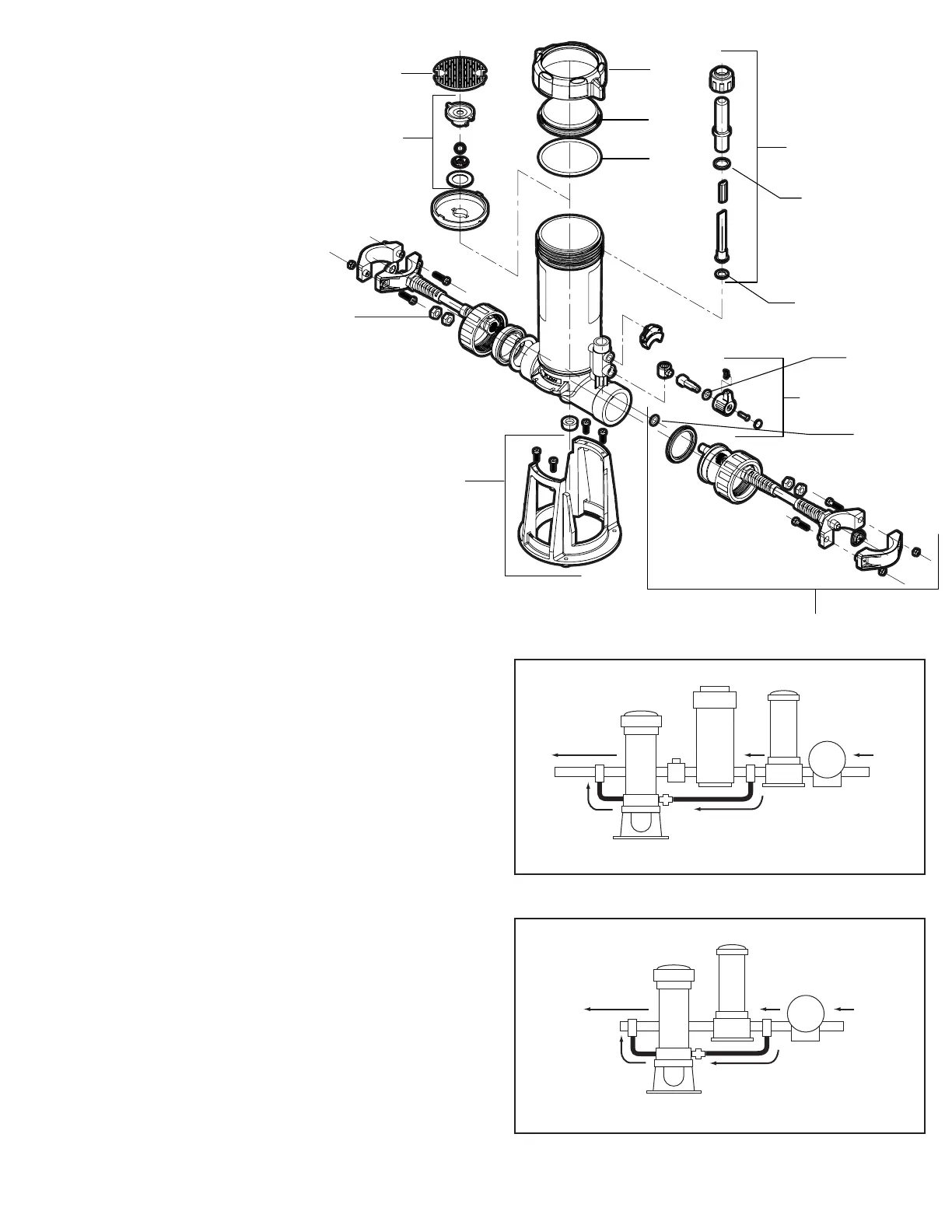

1 25280-100-005 Grille
2 25280-000-920 Clapet antiretour
3 25280-300-970 Base
4 25280-100-950 Débitmètre
5 25280-100-930 Sélecteur
6 25280-300-980 Collier de serrage
6a 25280-300-006 Écrou à compression
7 25280-100-001 Écrou du couvercle
8 25280-109-002 Couvercle (transparent)
25280-100-002 Couvercle (blanc)
9 26101-060-529 Joint torique du couvercle
10 26203-021-250 Joint torique, haut du débitmètre
11 26202-115-020 Joint torique, bas du débitmètre
12 26100-100-330 Joint torique du sélecteur
13 26101-230-262 Joint torique, entrée/sortie
DOSEUR
CHAUFFE-EAU
FILTRE
POMPE
RETOUR
À LA PISCINE
SORTIE
ENTRÉE
DE LA
PISCINE
CLAPET
ANTIRETOUR
DOSEUR
FILTRE
POMPE
RETOUR
À LA PISCINE
SORTIE
ENTRÉE
DE LA
PISCINE
INSTALLATION AVEC CHAUFFE-EAU
INSTALLATION SANS CHAUFFE-EAU
AVERTISSEMENT
La tuyauterie des piscines n’est habituellement pas étanche à l’air. Le
mélange d’air et de chlore est hautement corrosif pour les métaux. Le
problème ne se pose pas lorsque le système de circulation fonctionne.
Il est toutefois important de protéger ces éléments métalliques de la
corrosion lorsque le système est arrêté.
Même en l’absence d’un doseur de produit chimique, la corrosion ou
l’érosion du métal peut encore se produire. Ce phénomène pourrait
être imputable à l’extrême vélocité de l’eau, à un pH de l’eau inférieur
à 7,2 ou à une alcalinité totale de l’eau inférieure à 100 ppm.
Si la piscine ou le spa est muni de l’un ou l’autre du matériel spécial
suivant, prendre des
mesures particulières pour assurer un fonctionnement sécuritaire
avec le doseur :
- robinets-vannes, robinets rotatifs ou de lavage à contre-courant en
laiton ou en bronze ;
- robinets-vannes, robinets rotatifs ou de lavage à contre-courant en
plastique avec tiges métalliques ;
- ltres, chaue-eau, échangeurs de chaleur ou autres appareils
comportant des pièces métalliques.
- NE PAS L’UTILISER AVEC DE LA TUYAUTERIE EN CUIVRE.
L’installation du clapet antiretour facultatif (illustré à droite) empêchera
le refoulement de liquides et de gaz corrosifs qui peuvent endommager
le matériel renfermant des pièces métalliques.
MISE EN GARDE : Si la piscine est pourvue d’un système de nettoyage
intégré permanent, ce système pourrait être endommagé si ses
matériaux sont incompatibles avec les doseurs de trichlore à faible pH.
Consulter le fabricant du système de nettoyage pour en vérier la
compatibilité.
