中文说明
- 2 -
与电脑灯的连接
根据 DMX512 标准规定，必须采用特性阻抗为 120Ω的屏蔽式双绞电缆作为各台设备的数据传输电缆。在实际
工程应用时，如传输电缆总长度较短，也可以采用音频系统使用的高质量的双芯屏蔽话筒电缆代替。
电缆的两端需自行焊接 XLR 插头，屏蔽网接 XLR 插头的 1 脚，双绞芯线（由不同颜色区分）则分别连接 XLR
插头的 2、3 脚，其中，3 脚为信号正端，2 脚为信号负端，切勿反接。
DMX 信号传输需要在最后一台设备上安装终端 120Ω匹配电阻，吸收电缆终端的信号反射，确保信号正确传输。
具体做法：在 XLR 插头的 2、3 脚焊接 1 个 120Ω电阻，把此插头插入最后 1 台电脑灯（或其他设备）的联机插座
上。

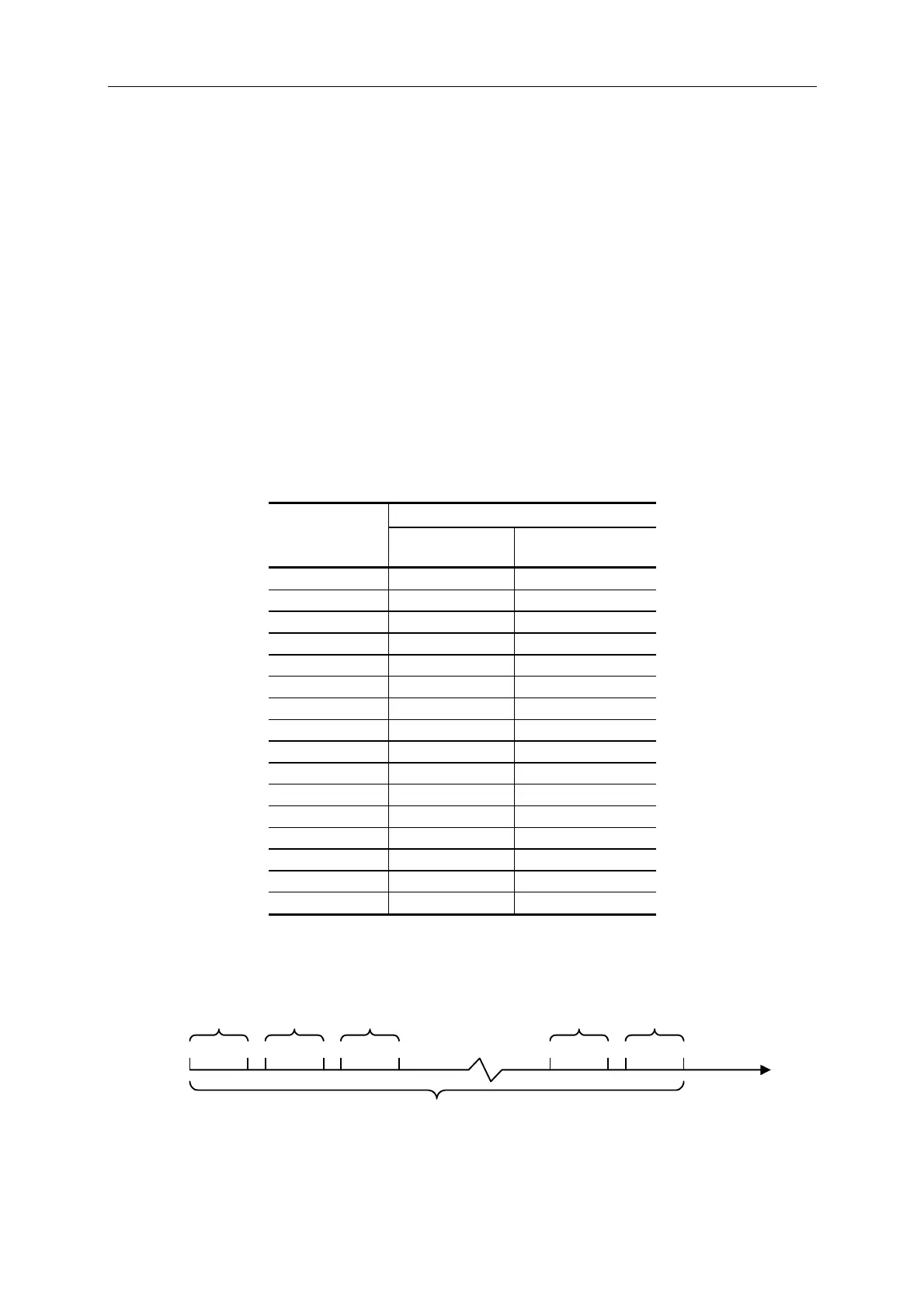

DMX512 地址分配
GOBO 200 电脑灯控制台使用 DMX512 的 1-192 通道向各台电脑灯输送数码控制信号。每台电脑灯固定分配
12 个控制通道。
电脑灯 DMX 起始地址
电脑灯编号
十进制
电脑灯地址开关位
123456789
1 1 100000000
2 13 101100000
3 25 100110000
4 37 101001000
5 49 100011000
6 61 101111000
7 73 101100100
8 85 101010100
9 97 100001100
10 109 101101100
11 121 100111100
12 133 101000010
13 145 100010010
14 157 101110010
15 169 100101010
16 181 101011010
1
12
13 24
25 36
1#电脑灯
DMX
通道
2#电脑灯
3#电脑灯
169
180
15#电脑灯
181
192
16#电脑灯
16台12通道电脑灯
