Coffee Queen Crema Compact - Flow Diagram (Dig Machines)

29.

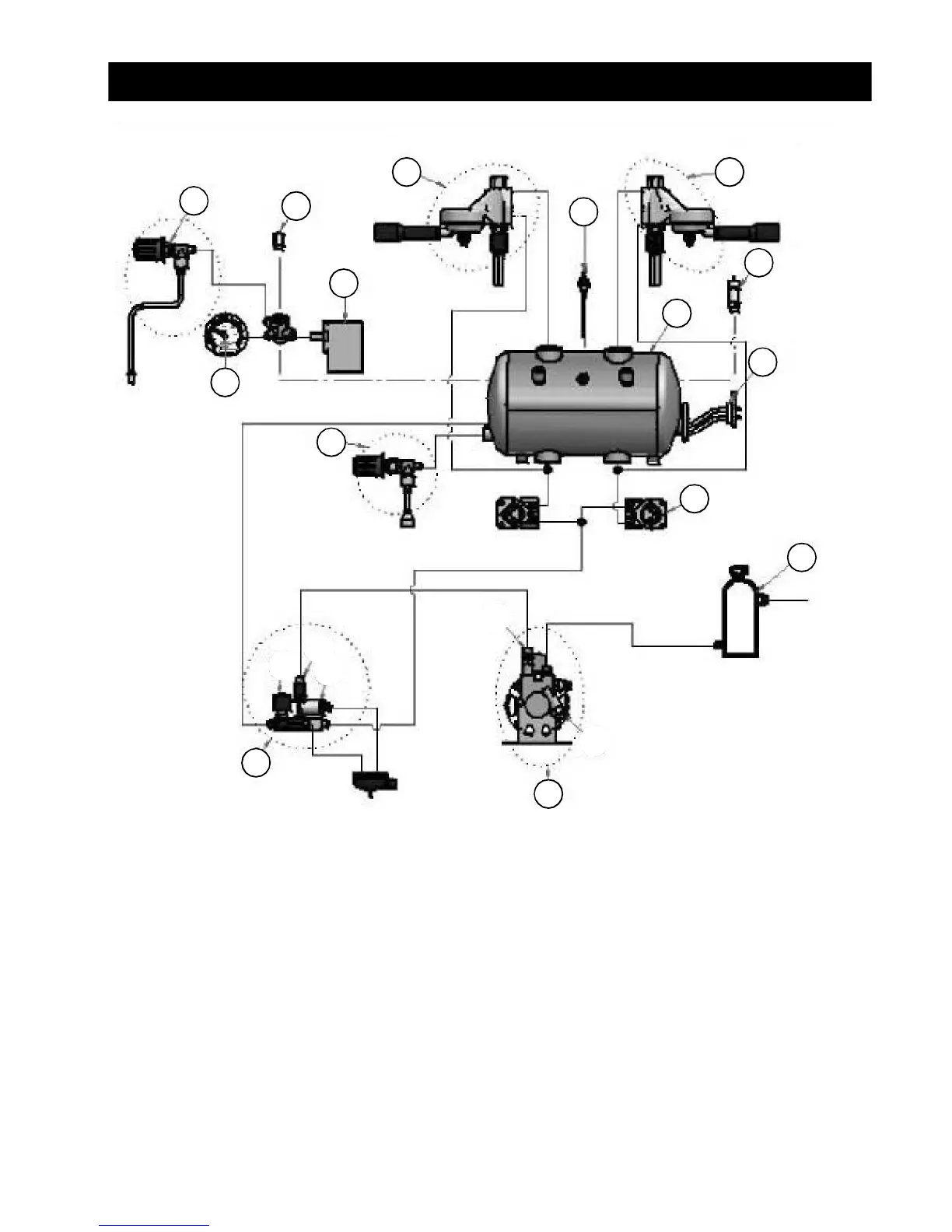

15. Flow diagram
E1
32
F1
22
33
D1
A1
38
17
18
30
28
F1
20
17. Doserturbin / Flowmeter
18. Värmeelement / Heating element
20. Tank, 2 grupps / 2 groups boiler
22. Pressostat 3 fas / Three phase presostat (pressurestat/pressure switch)
28. Nivåsensor / Probe (level probe)
30. Övertrycksventil / Safety valve CN 10
32. Vakuumventil / Air relief valve
33. Manometer (pressure reader/gauge)
38. Filter
A.1. Motorpump / Motor-pump
B.1. Laberinth MC (=hign group)
D.1. Hetvattenkransats / Water tap set
E.1. Ångvattenkransats / Steam tap set
F.1. Bryggrupp / Brewing unit set
X. Avkalkningsfilter / Water softener
B1
