VisionView の取り付け
1. パネルに取り付け用の穴を開けます。(11ページのVisionView 900 寸法図
をご参照ください。)
注 : パネルに取り付け用の穴を開ける際には、専門の加工業者に依
頼されることを強く推奨します。
2. スクリーン面を下に向け、汚れがなく水平な場所に VisionView を置きます。
3. ガスケットを VisionView の背面からはめ、VisionView フェースプレートの裏
に密着させます。ガスケット上のネジ穴が、VisionView のネジ穴と一致するよ
うに配置してください。
4. パネルカットアウト部分を VisionView 背後からはめ、ガスケットに密着させま
す。
5. M3 ネジ穴に座金を配置します。
6. M3 ネジ 12 本すべてをネジ穴に差し込みます。

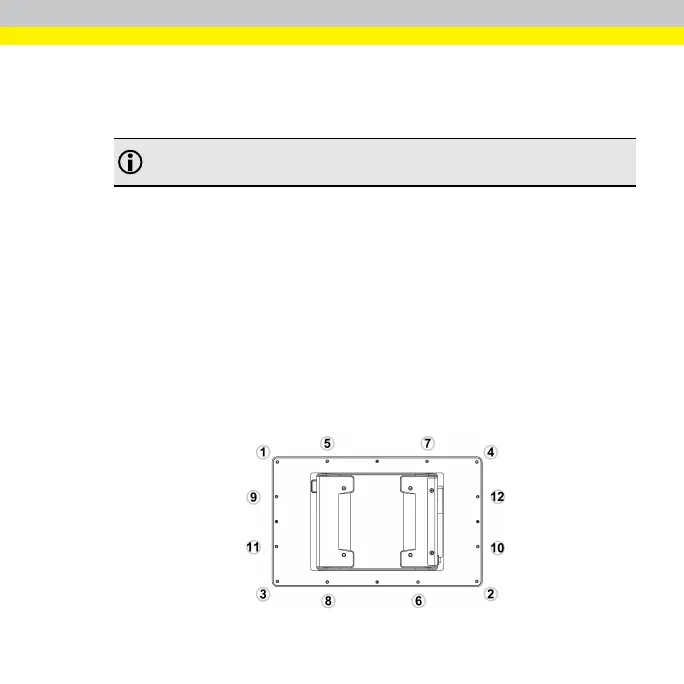

7. M3 ネジを指で軽く締めます。次に、M3 ドライバを使用して、以下のイラストの
順番で M3 ネジを強く締めます。最大締め付けトルクは、1.18Nm (12 kgf-
cm) です。
6
