安 装 VisionView
1. 在 面 板中切出安 装 孔 。( 请 参 阅 VisionView 900 尺 寸 图 ( 位 于 第 10
页 )
注 意 : 强烈建议 在 专 业 机 工 车 间 为面板切 出 安 装 孔 。
2. 将 VisionView 面 向下放置在 干 净 、平 整 的表面上。
3. 围 绕 VisionView 的 背 部 滑动垫圈，直 到 其 紧 贴 VisionView 面 板 的 背
部 。确 保 垫 圈 上 的螺丝孔与 VisionView 上 的 螺 丝孔对齐 。
4. 围 绕 VisionView 的 背 部 滑动面板切 口 ，直 到 面 板紧贴在垫 圈 上 。
5. 在 每 个 M3 螺丝孔上 放 置 一 个 垫 圈 。
6. 将 所 有 12 个 M3 螺 丝 插 入 螺 丝 孔 。

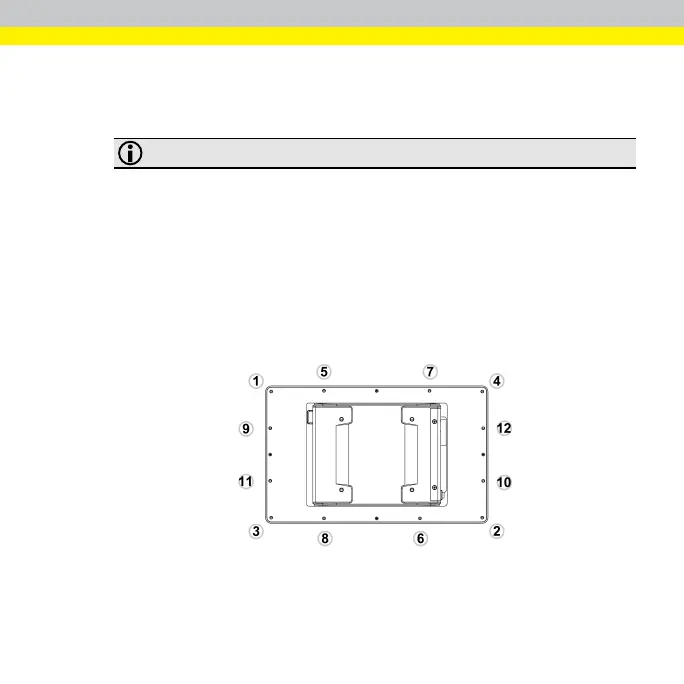

7. 先 用 手拧紧 M3 螺 丝 。然 后 用 M3 螺丝起子以 对 角 线 模 式 拧 紧 所有
M3 螺丝( 见 下 图 ) ；最大 扭 矩 1.18Nm( 12 kgf - cm) 。
5
