VisionView 장착
1. 패널에 장착 구멍을 냅니다. ( VisionView 900 치수 페이지11 참조)
참고 : 전문 기계 판매점에서 패널의 장착 구멍을 낼 것을 적극 권
장합니다.
2. VisionView를 깨끗하고 평편한 표면에 앞면이 아래로 위치하도록 놓습
니다.
3. VisionView 뒷면의 가스켓을 VisionView 화면 뒷면과 직각을 이룰 때까지
밉니다. 가스켓에 있는 나사 구멍을 VisionView의 나사 구멍과 맞춥니다.
4. VisionView 뒷면의 패널 절단부의 패널이 가스켓과 직각을 이룰 때까지
밉니다.
5. 각 M3 나사 구멍마다 와셔를 배치합니다.
6. 나사 구명의 12개의 M3 나사를 삽입합니다.
7. M3 나사를 손으로 조입니다. M3 나사 드라이버를 사용하여 대각선 패턴

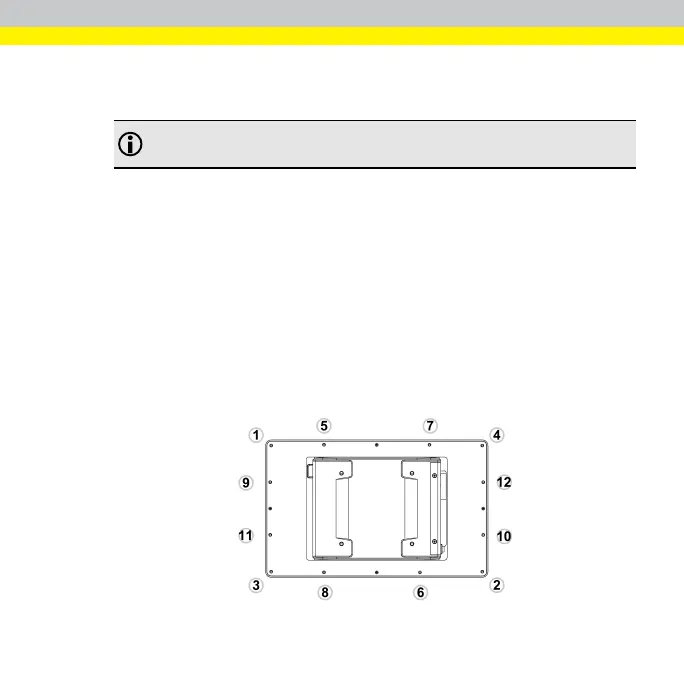

으로 M3 나사를 조여 나사 조임을 마무리합니다(아래 이미지 참조). 이
때 최대 토크는 1.18Nm(12 kgf-cm)입니다.
