Montage du système VisionView
1. Découpez un trou de fixation dans le panneau. (Reportez-vous aux
Dimensions VisionView 900, page12.)
Remarque : nous vous recommandons fortement de faire réaliser le
trou de fixation dans le panneau par un atelier professionnel.
2. Posez votre système VisionView, face vers le bas, sur une surface plane et
propre.
3. Glissez le joint autour de la partie arrière du système VisionView, jusqu'à ce
qu'ilrepose directement sur la face arrière de la dalle de l'afficheur
VisionView. Veillez à ce que les trous de vis du joint s'alignent sur lestrous
de vis du système VisionView.
4. Glissez la découpe du panneau autour de la partie arrière du système
VisionView, jusqu'à ce que le panneau repose directement sur le joint.
5. Placez une rondelle sur chaque trou de vis M3.
6. Insérez les douze vis M3 dans les trous de vis.

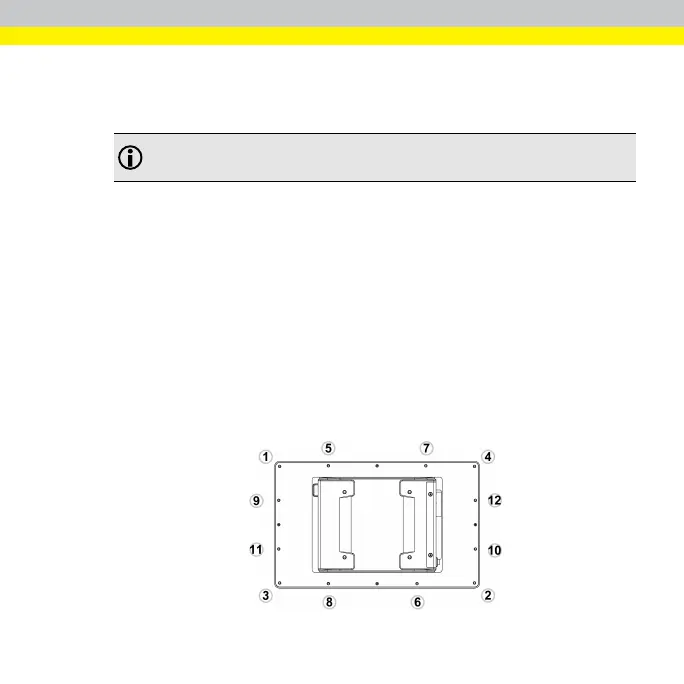

7. Serrez lesvis M3 à la main. Finissez de serrer lesvis M3 en diagonale à
l'aide d'un tournevis pour vis M3 (voir l'image ci-dessous) à un couple
maximal de 1,18 Nm (12 kgf-cm).
