Montaggio dello schermo VisionView
1. Praticare un foro per il montaggio nel pannello (fare riferimento alla sezione
Dimensioni di VisionView 900 a pagina 11).
Nota: Si consiglia di affidare il taglio del foro per il montaggio nel
pannello a un’officina meccanica specializzata.
2. Posizionare lo schermo VisionView a faccia in giù su una superficie piana e
pulita.
3. Fare scorrere la guarnizione verso il lato posteriore dello schermo
VisionView, finché non aderisce direttamente al retro del telaio dello
schermo VisionView. Accertarsi che ifori delle vitisulla guarnizione siano
allineati a quelli presenti sullo schermo VisionView.
4. Fare scorrere la finestra ritagliata del pannello verso il lato posteriore dello
schermo VisionView, finché non aderisce direttamente alla guarnizione.
5. Posizionare una rondella su ciascun foro di vite M3.
6. Inserire tutte le dodici viti M3 nei rispettivifori.

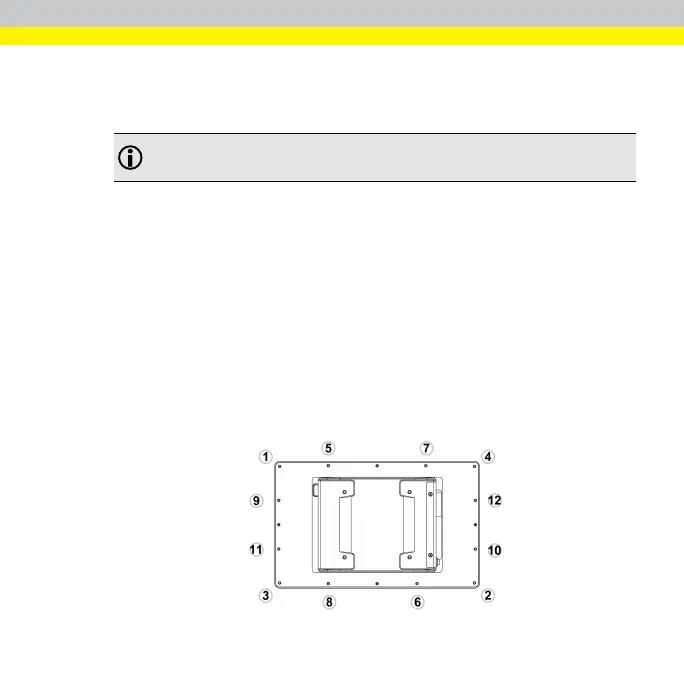

7. Stringere a mano le vitiM3. Serrare le vitiM3 con un apposito giravite
seguendo uno schema in diagonale (vedere l'immagine in basso) e
applicando una torsione massima di 1,18 Nm.
5
