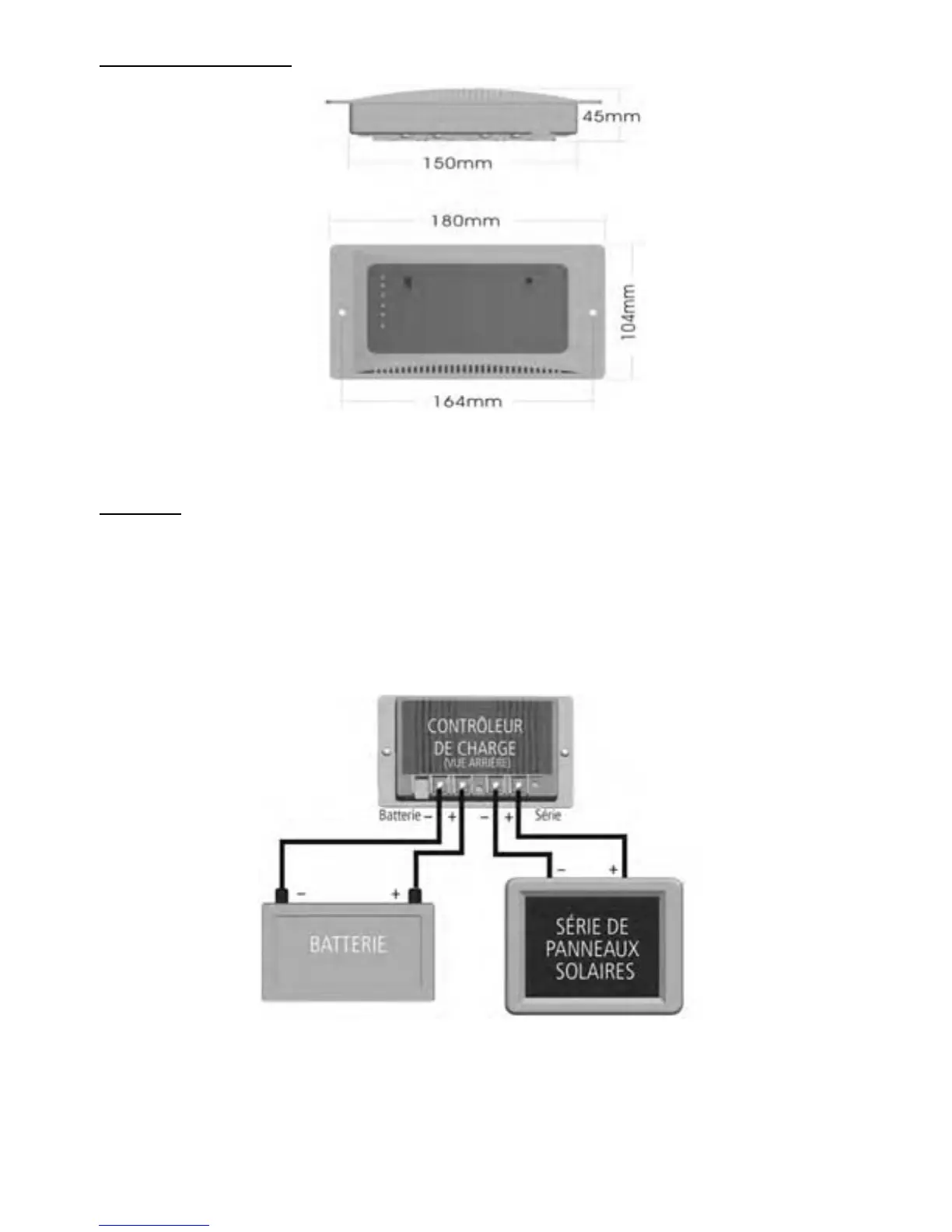

Dimensions du contrôleur
Profondeur : 45 mm (1,77"); largeur : 180 mm (7,1"); longueur : 104 mm (4,1")
Distance entre les trous de fixation : 164 mm (6,5")
Poids net approximatif : 350 g (12,3 oz)
Installation
Montage - Le contrôleur de charge est conçu pour être encastré dans le mur.
L’encastrement nécessite un découpage rectangulaire de la surface de montage ainsi que
suffisamment d’espace [2 à 3 pouces (5,1 à 7,6 cm)] à l’arrière pour accommoder le contrôleur et le
câblage.
Le contrôleur de charge peut aussi être monté directement au mur sans découpage. Le contrôleur
sera alors légèrement soulevé de la surface murale. Ceci est la méthode la plus rapide et la plus
simple de monter le contrôleur.
DIAGRAMME DE BRANCHEMENT
Procédure de branchement (référez-vous au diagramme de branchement ci-dessus) :
6. Lorsque le contrôleur est installé correctement, sélectionnez le mode de charge correspondant au
type de batterie utilisée : GEL-SÈCHE ou LEAD-ACID-AU PLOMB. (Référez-vous à l’étiquette ci-
dessous.)
7. Branchez la borne positive (+) du panneau solaire à la borne positive (+) (ARRAY-SÉRIE) du
contrôleur de charge au moyen d’un fil approprié. Prenez bien soin de ne pas court-circuiter la
série de panneaux solaires.
