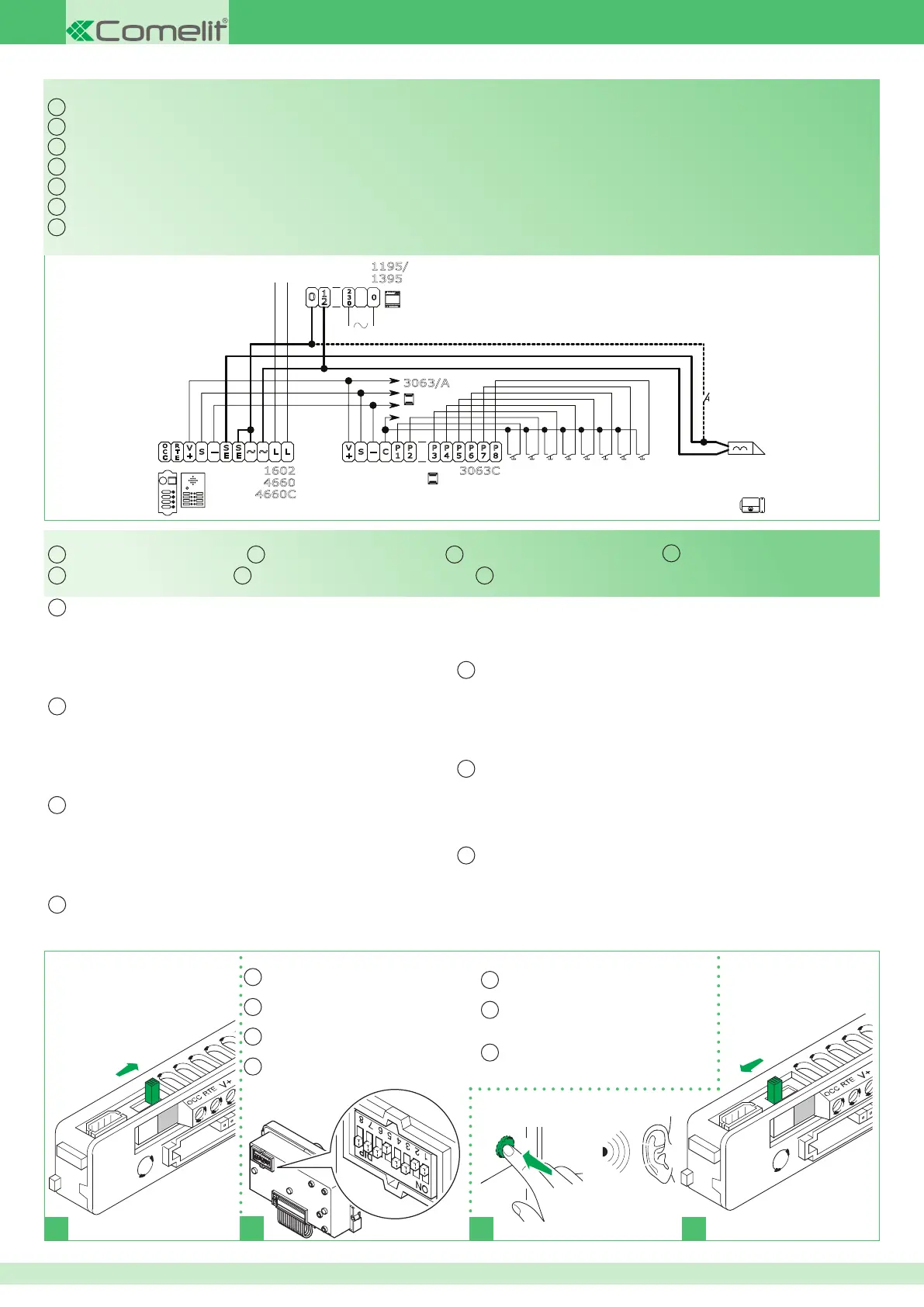

Utilizzo Art. 3063C in sostituzione dell’Art. 3063/A con gruppo audio Art. 1602 o audio-video Art. 4660, 4660C (Powercom)
1. Cablare moduli e pulsanti;
N.B. Mantenere indipendente il comune dei pulsanti del modulo Art. 1602, Art.
4660, Art. 4660C. Unire tutti i comuni dei pulsanti dei vari moduli Art. 3063/A,
Art. 3063C.
2. Cortocircuitare C e - su 1 dei moduli Art. 3063/A, Art. 3063C, alimentare il posto
esterno;
3. Eseguire le operazioni (1-4);
4. Al termine della programmazione eliminare il cortocircuito tra C e -.
Impostare il codice utente tramite i dip,
vedi tabella pag. 6.
Programmazione pulsanti
Use of Art. 3063C as a substitute for Art. 3063/A with audio unit Art. 1602 or audio-video unit Art. 4660, 4660C (Powercom)
1. Wire modules and buttons;
NOTE: Make sure the common contact for the buttons on module Art. 1602,
Art. 4660, Art. 4660C remains independent. Join all the common contacts for
the buttons on the various modules Art. 3063/A, Art. 3063C.
2. Create a short circuit between C and - on 1 of the modules Art. 3063/A, 3063C
and power up the external unit;
3. Carry out steps (1-4);
4. When programming is complete, remove the short circuit between C and -.
Set the user code using the dip switches,
see table on page 6.
Pushbutton programming
Utilisation Art. 3063C à la place de l’Art. 3063/A avec groupe audio Art. 1602 ou audio-vidéo Art. 4660, 4660C (Powercom)
1. Câbler modules et boutons ;
REMARQUE : Maintenir le commun indépendant des boutons du module
Art. 1602, Art. 4660, Art. 4660C. Unir tous les communs des boutons des
divers modules Art. 3063/A, Art. 3063C.
2. Court-circuiter C et - sur l'un des modules Art. 3063/A, Art. 3063C, alimenter le
poste extérieur ;
3. Effectuer les opérations (1 - 4) ;
4. À la fin de la programmation, éliminer le court-circuit entre C et -.
Saisir le code usager au moyen des DIP,
voir tableau page 6.
Programmation des boutons
Gebruik art. 3063C ter vervanging van art. 3063/A met audiomodule art. 1602 of audio-videomodule art. 4660, 4660C (Powercom)
1. Bedraden van modulen en drukknoppen;
OPMERKING: Onafhankelijk houden van het gemeenschappelijke contact van
de drukknoppen van de module art. 1602, art. 4660, art. 4660C. Verbind alle
gemeenschappelijke contacten van de verschillende modulen art. 3063/A,
art. 3063C.
2. Maak kortsluiting met C en - op 1 van de modulen art. 3063/A, art. 3063C, schakel
de voedingsspanning van het entreepaneel in;
3. Voer de werkzaamheden (1-4) uit;
4. Verwijder de kortsluiting tussen C en - na de programmering.
Programmering drukknoppen
Stel de gebruikerscode in met de
dipswitches, zie de tabel op pag. 6.
Verwendung Art. 3063C in Ersatz von Art. Art 3063/A mit A-Einheit Art. 1602 oder A/V-Einheit 4660, 4660C (Powercom)
1. Module und Taster verdrahten;
HINWEIS: Die Sammelklemme der Taster des Moduls Art. 1602, Art. 4660,
Art. 4660C muss unabhängig sein. Alle Sammelklemmen der Taster der
verschiedenen Module Art. 3063/A, Art. 3063C vereinen.
2. C und - an 1 der Module Art. 3063/A, Art. 3063C kurzschließen, Außensprechstelle
mit Spannung versorgen;
3. Die Arbeitsschritte (1-4) ausführen;
4. Am Ende der Programmierung den Kurzschluss zwischen C und - beseitigen.
Mit den Dipschaltern den Teilnehmercode
einstellen, siehe die Tabelle auf Seite 6.
Tastenprogrammierung
Uso del Art. 3063C en sustitución del Art. 3063/A con grupo audio Art. 1602 o audio-vídeo Art. 4660, 4660C (Powercom)
1. Cablear módulos y pulsadores;
NOTA: Mantener independiente el común de los pulsadores del módulo Art.
1602, Art. 4660, Art. 4660C. Unir todos los comunes de los pulsadores de los
distintos módulos Art. 3063/A, Art. 3063C.
2. Cortocircuitar C y - en uno de los módulos Art. 3063/A, Art. 3063C, alimentar el puesto exterior;
3. Ejecutar las operaciones (1-4);
4. Terminada la programación, eliminar el cortocircuito entre C y -.
Configurar el código de usuario
mediante los DIP switches, véase tabla
pág. 6.
Programación de los pulsadores
Utilização do art. 3063C em substituição do art. 3063/A com o grupo áudio art. 1602 ou áudio/vídeo art. 4660, 4660C (Powercom)
1. Ligar módulos e botões:
NOTA: Manter independente os botões comuns do módulo art. 1602, art.
4660 e art. 4660C. Unir todos os botões comuns dos vários módulos art.
3063/A, art. 3063C.
2. Colocar em curto-circuito C e - em 1 dos módulos art. 3063/A, art. 3063C e
alimentar o posto externo;
3. Realizar as operações (1 -4);
4. No final da programação, eliminar o curto-circuito entre C e -.
Configurar o código de utilizador com os
dips, consultar a tabela da pág. 6.
Programação botões
