Comelit 316 Touch - Caratteristiche Tecniche; Caratteristiche Elettriche; Technical Characteristics; Electrical Specifications

3
V+
NC2
NO2
NC
V-
COM
2
COM
NO
RX-
RX+
TX-
TX+
SE+
RTE
GND
SE-
RL2
11.
4.
10.
9.
6.
7.
8.
5.
60 mm
1.
2.
182 mm
342 mm
3 mm
3.

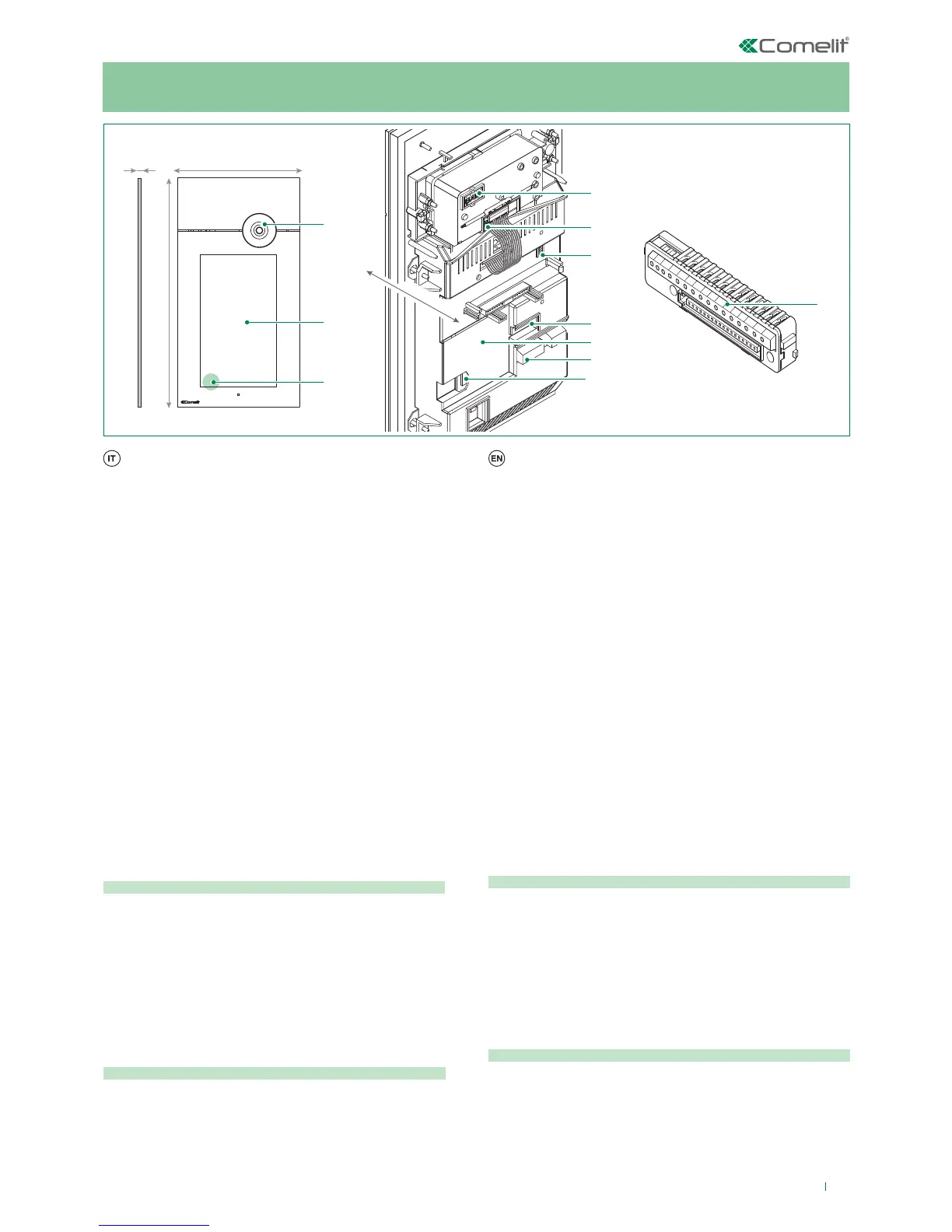

Pulsantiera da incasso, montaggio a filo muro, in acciaio inox e vetro
antisfondamento, schermo touch-screen capacitivo 8’ ad elevata visibilità;
dotata di lettore RFID per il comando locale della serratura e di un relè
supplementare. Sistema ViP.
1. Telecamera
2. Display touch-screen
3. Sensore RFID
4. DIP-Switch di programmazione (NON UTILIZZATO)
5. Switch PR (NON UTILIZZATO)
6. CV1 per filtro su contatto C.NC.NO
7. Interruttore di accensione/spegnimento
8. Zona alloggiamento art. SK9020
9. Morsettiera di connessione RS485 per centraline SimpleKey
10. Connettore micro SD di configurazione
11. Morsetto di collegamento
V-V+ alimentazione +33V
NC2 contatto normalmente chiuso del relè 3
NO2 contatto normalmente aperto del relè 3
COM2 contatto comune del relè 3
NC contatto normalmente chiuso del relè 2
NO contatto normalmente aperto del relè 2
COM contatto comune del relè 2
RX-RX+ morsetti linea ethernet di ricezione
TX-TX+ morsetti linea ethernet di trasmissione
SE+ relè 1 Connessione per serratura elettrica
GND SE- negativo di riferimento ingresso RTE e serratura SE
RTE ingresso apriporta locale
RL2 relè 3 Ingresso comando
CARATTERISTICHE TECNICHE
Formato video H264
Risoluzione video max (H x V) 1024 x 608 pixel
Angolo di visione diagonale 125°
Risoluzione display (H x V) 800 x 480 pixel
Segnalazioni acustiche/visive √
Sintesi vocale √
Regolazione volume altoparlante √ (ViP Manager)
Regolazione volume microfono √ (ViP Manager)
Porte Ethernet 1
Porte RS485 2
Assorbimento max di corrente 650 mA
Classificazione IP IP54
Classificazione IK IK08
CARATTERISTICHE ELETTRICHE
Uscite relè Tensione nominale 12VDC/24VAC
(NC NO COM NC2 NO2 COM2) Corrente nominale massima 2,5A
Corrente max di picco 15A
Serratura elettronica Tensione nominale 12VDC
(SE+ GND/SE- ) Corrente nominale massima 0.25A
Corrente max di picco 3A
RTE (riferimento GND) 3.3V
Art. 3454HD
Flush-mount entrance panel in stainless steel and shatterpooof glass, 8”
capacitive touch screen with high visibility, equipped with RFID reader for local
control of lock release and a supplementary relay. ViP system.
1. Camera
2. Display touch-screen
3. RFID sensor
4. Programming DIP-switches (NOT USED)
5. PR Switch (NOT USED)
6. CV1 for filter on C.NC.NO
7. ON-OFF switch
8. Space for housing the SK9020 unit
9. RS485 terminal block to connect SimpleKey units
10. Mirco SD connector for programming
11. Connection terminal
V-V+ +33V power supply
NC2 Relay 3 normally closed contact
NO2 Relay 3 normally open contact
COM2 Relay 3 common contact
NC Relay 2 normally closed contact
NO Relay 2 normally open contact
COM Relay 2 common contact
RX-RX+ Ethernet receiving line terminals
TX-TX+ Ethernet transmission line terminals
SE+ Relay 1 connection for electric door lock
GND SE- RTE input and SE door lock reference negative
RTE Local lock-release input
RL2 Relay 3 input
TECHNICAL CHARACTERISTICS
Video format H264
Maximum video resolution (H x V) 1024 x 608 pixel
Diagonal viewing angle 125°
Display resolution (H x V) 800 x 480 pixel
Visual / acoustic signalling √
Speech synthesis √
Loudspeaker/Mic volume control √ (ViP Manager)
Ethernet ports 1
RS485 ports 2
Maximum current absorption 650 mA
IP protection rating IP54
IK anti-vandal protection rating IK08
ELECTRICAL SPECIFICATIONS
Relay outputs Rated voltage 12VDC/24VAC
(NC NO COM NC2 NO2 COM2)
Maximum rated current 2,5A
Maximum peak current 15A
Electronic lock
Rated voltage 12VDC
(SE+ GND/SE- )
Maximum rated current 0.25A
Maximum peak current 3A
RTE (reference GND) 3.3V
