│Installation
Autres régions

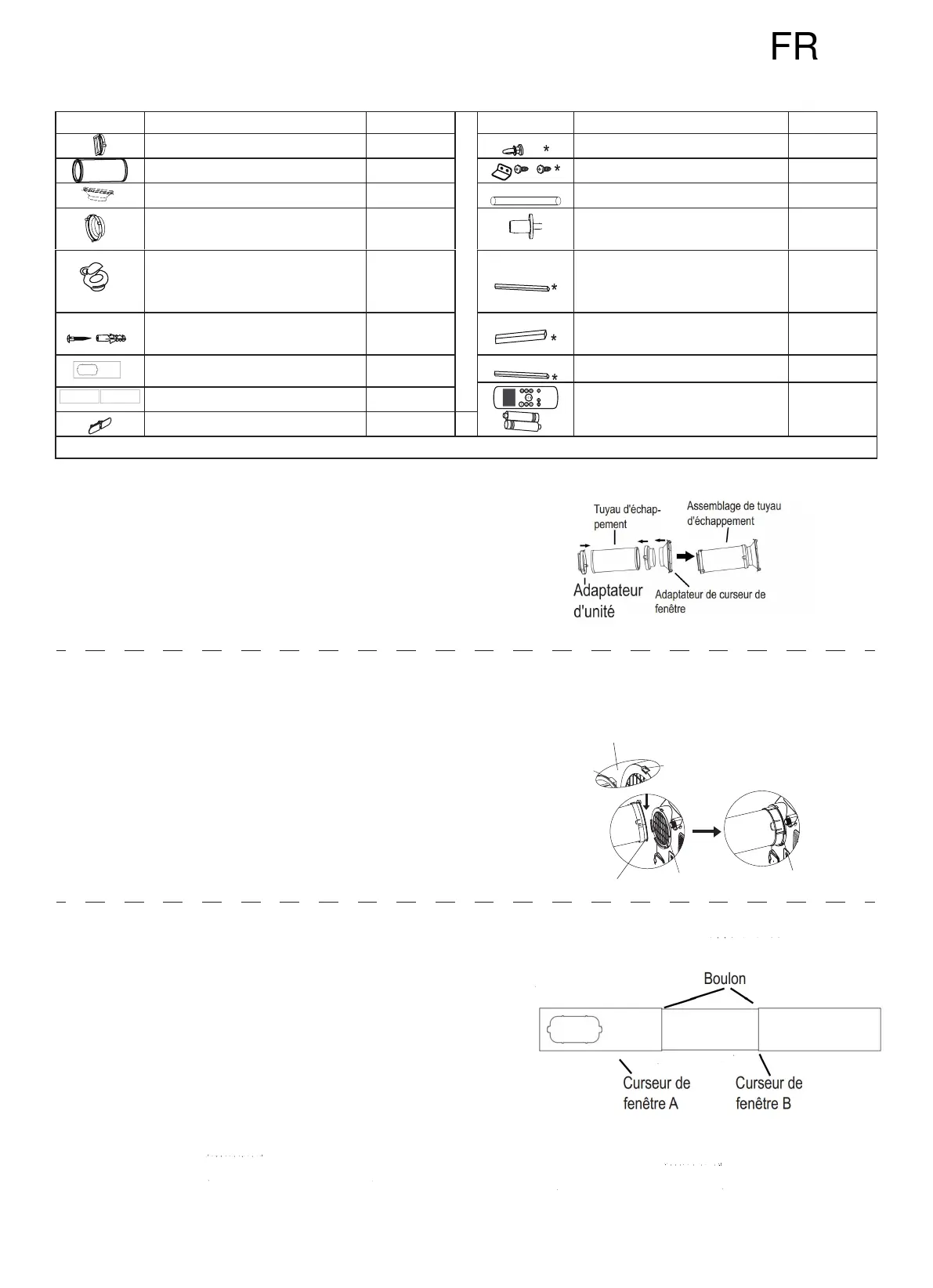

Partie Description Quantité Partie Description Quantité
Adaptateur d'appareil 1 pc Boulon 1 pc
Tuyau d'échappement 1 pc Support de sécurité et vis 1 séries
Adaptateur de curseur de fenêtre 1 pc Tuyau de drainage 1 pc
Adaptateur d'échappement mural A (unique-
ment pour l'installation murale)
1 pc
Adaptateur de tuyau de vidange (seule-
ment pour le mode de pompe à chaleur)
1 pc
Adaptateur d'échappement mural B (avec
capuchon) (uniquement pour l'installation
murale)
1 pc JointdemousseA(Adhésif) 2 pc
Vis et ancrage (uniquement pour l’installa-
tion murale)
4 séries JointdemousseB(adhésif) 2 pc
Curseur de fenêtre A 1 pc
JointdemousseC(nonadhésif) 1 pc
Télécommande et batterie 1 séries
Curseur de fenêtre B 1 pc
Boucle de cordon d'alimentation 1 pc
NOTE: Les éléments avec * sont optionnels. De légères variations dans la conception peuvent se produire.
Kit d'installation de fenêtre
Première étape: Préparation de l'assemblage du tuyau d'échappement
Enfoncez le tuyau d'échappement dans l'adaptateur de curseur de
fenêtre et dans l'adaptateur d'appareil, serrez automatiquement à l'aide
des boucles élastiques des adaptateurs.
Deuxième étape: Installer l’assemblage de tuyau d’échappement à
l’appareil
Insérez l'adaptateur de l'appareil de l’assemblage de tuyau d'échappe-
ment dans la rainure inférieure de la sortie d'air de l'appareil, le crochet
de l'adaptateur étant aligné avec le trou de la sortie d'air et faites glisser
l'assemblagedetuyaud'échappementdanslesensdelaèchepour
l'installation.
Assurez-vous que le crochet de l’adaptateur
estalignéaveclesiègedel’oricedela
sortie d’air.
Siège de trou
Adaptateur
Rainure infé-
rieure
Assurez-vous
que l'adapta-
teur est inséré
dans la rainure
inférieure de la
sortie d'air.
Crochet
Troisième étape: Préparation du curseur de fenêtre ajustable
1. Selon la taille de votre fenêtre, ajustez la taille du curseur de la
fenêtre.
2. Si la longueur de la fenêtre nécessite deux curseurs de fenêtre,
utilisezleboulonpourxerlescurseursdefenêtreunefoisqu’ils
sont ajustés à la longueur appropriée.
3. Pour certains modèles, si la longueur de la fenêtre nécessite trois
curseursdefenêtre(enoption),utilisezdeuxboulonspourxerles
curseurs de fenêtre une fois qu’ils sont réglés à la longueur appro-
priée.
FR
