│Installation
Note: Une fois l’assemblage du tuyau d’échappement et le curseur de fenêtre
ajustable sont préparés, choisissez l’une des méthodes d’installation suivantes.

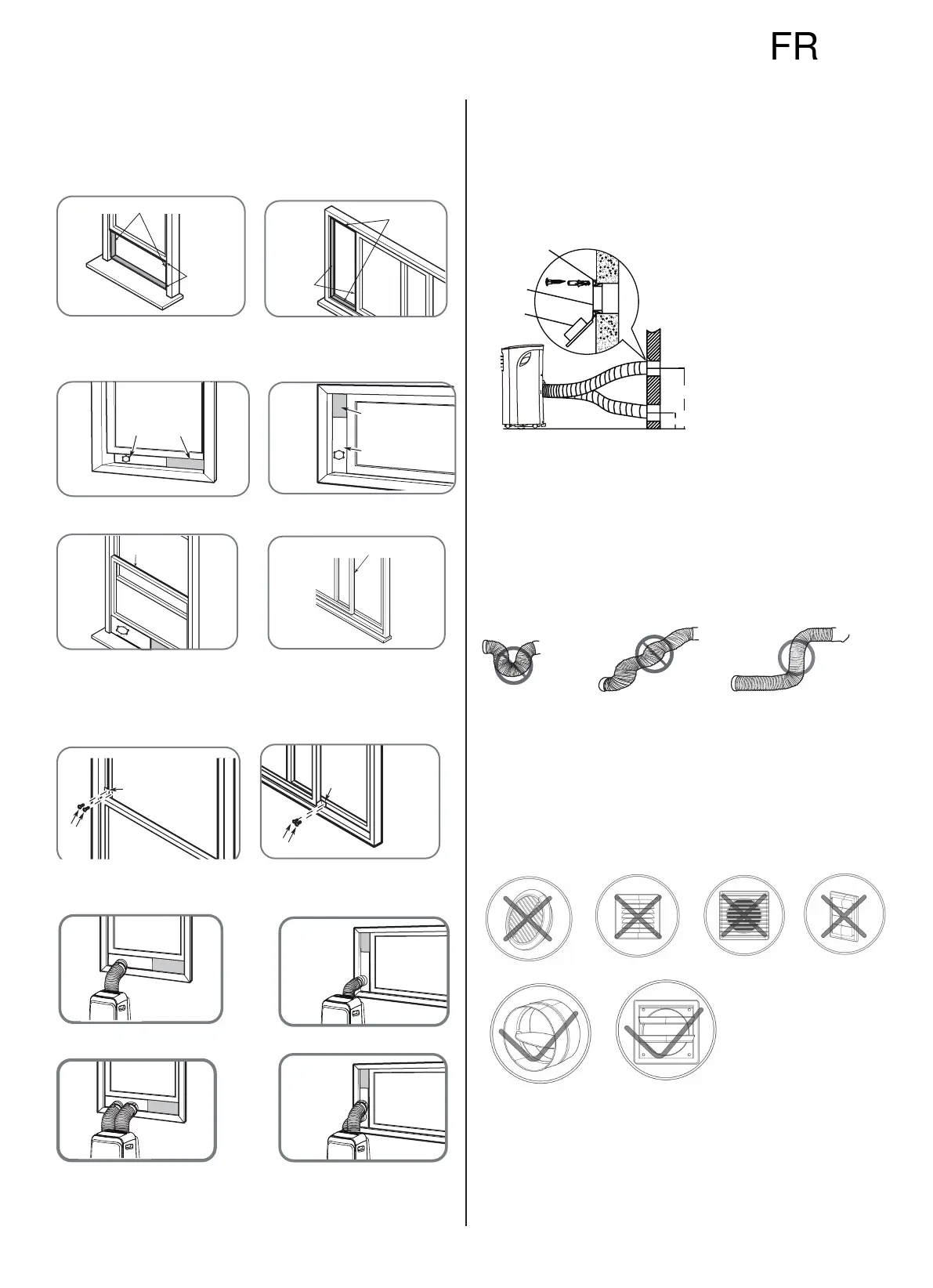

Type 1: Installation d'une fenêtre suspendue ou d'une fenêtre coulissante
(optionnel)
JointdemousseB
(type adhésif-plus court)
JointenmousseA
(Type adhésif)
JointenmousseA
(Type adhésif)
ou
JointdemousseB
(type adhésif-plus
court)
1. Coupez les bandes de joint de mousse adhésives A et B à la bonne longueur,
puislesxezaubattantetaucadredelafenêtre,commeindiqué.
Curseur de
fenêtre B
(si nécessaire)
Curseur de fenêtre B
(si nécessaire)
Curseur de fenêtre A
Curseur de
fenêtre A
ou
2. Insérez le curseur de la fenêtre dans l'ouverture de la fenêtre.
JointdemousseC
(Type non adhésif)
JointdemousseC
(Type non adhésif)
ou
3. Coupez la bande de joint en mousse non adhésive C en fonction de la
largeur de la fenêtre. Insérez le joint entre le verre et le cadre de la fenêtre pour
empêcher l'air et les insectes de pénétrer dans la pièce.
Support de sécurité
Support de
sécurité
2 Vis
2 Vis
ou
4. Si vous le souhaitez, installez le support de sécurité avec 2 vis comme
indiqué.
ou
ou
MODÈLE A
MODÈLE B
5. Insérez l’adaptateur de curseur de fenêtre dans le trou du curseur de fenêtre.
Type 2: Installation murale (optionnel)
1. Découpez un trou de 125mm (4,9 pouces) dans le mur pour l'adaptateur
d'évacuation mural B. 2. Fixez l'adaptateur d'évacuation mural B au mur à l'aide
des quatre ancrages et vis fournis dans le kit. 3. Connectez l’assemblage de
tuyau d’échappement (avec l’adaptateur d’échappement mural A) à l’adaptateur
d’échappement mural B.
Position d'ancrage
d'expansion
Note: Couvrez le trou à
l’aide du capuchon de
l’adaptateur lorsqu’il n’est
pas utilisé.
Adaptateur d'échap-
pement mural B
Capuchon d'adap-
tateur
max 120cm ou 47 pouces
min 30cm ou 12 pouces
Note: Pour assurer un fonctionnement correct, NE PAS trop étendre ou plier le
tuyau. Assurez-vous qu'il n'y a pas d'obstacle autour de la sortie d'air du tuyau
d'échappement(del'ordrede500mm)anquelesystèmed'échappement
fonctionne correctement. Toutes les illustrations de ce manuel sont uniquement
àdesnsd’explication.
Votre climatiseur peut être légèrement différent. La forme réelle doit prévaloir.
FR
Remarque: pour l’utilisation de la grille de
ventilation / registre acheté sur le marché, veuillez
vous reporter aux panneaux suivants pour assurer
un volume de flux d’air suffisant:
