Page 21
►
Ou

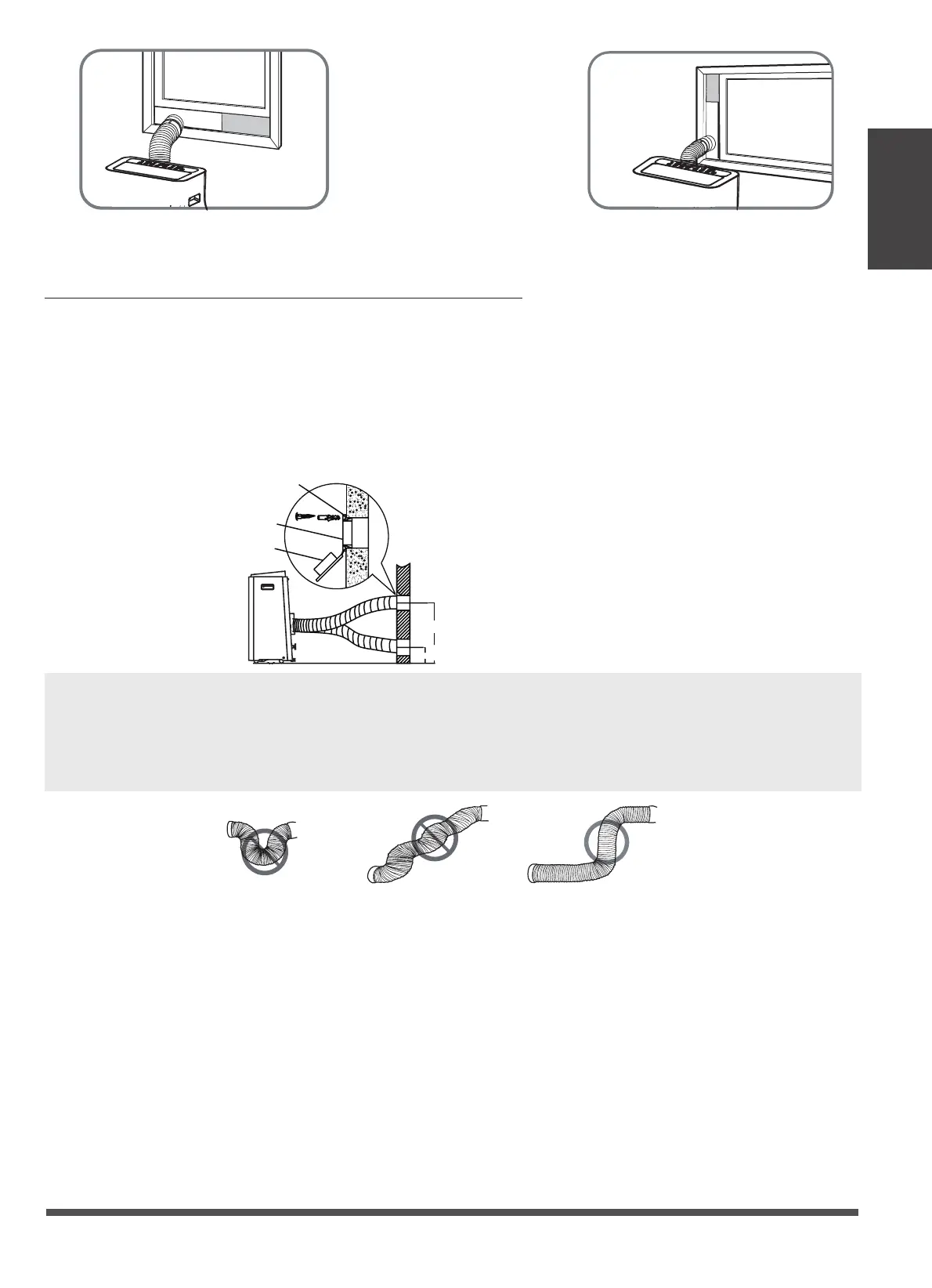

5. Insérez l’adaptateur pour coulisseau de fenêtre dans le trou du coulisseau de fenêtre.
Type 2 : Installation murale (Pour certains modèles)
1. Coupez un trou de 125mm (4,9 pouces) dans le mur pour l'adaptateur d'échappement
mural B.
2. Fixez l'adaptateur d'échappement mural B au mur à l'aide des quatre ancrages et vis
fournis dans le kit.
3. Connectez l’assemblage du tuyau d’échappement (avec l’adaptateur d’échappement
mural A) à l’adaptateur d’échappement mural B.
Position d'ancrage
d'expansion
Adaptateur
d’échappement mural B
Capuchon d’adaptateur
REMARQUE : Couvrez le trou à
l’aide du capuchon de l’adaptateur
lorsqu’il n’est pas utilisé.
max 120cm ou 47 pouces
max 30cm ou 12 pouces
REMARQUE : Pour assurer le fonctionnement correct, NE PAS trop étendre ou plier
le tuyau. Assurez-vous qu’il n’y a pas d’obstacle autour de la sortie d’air du tuyau
d’échappement (de l’ordre de 500 mm) afin que le système d’échappement fonctionne
correctement. Toutes les illustrations de ce manuel sont uniquement à des fins
d’explication. Votre climatiseur peut être légèrement différent. La forme réelle prévaut.
Instructions
d’installation
FR
