Lub

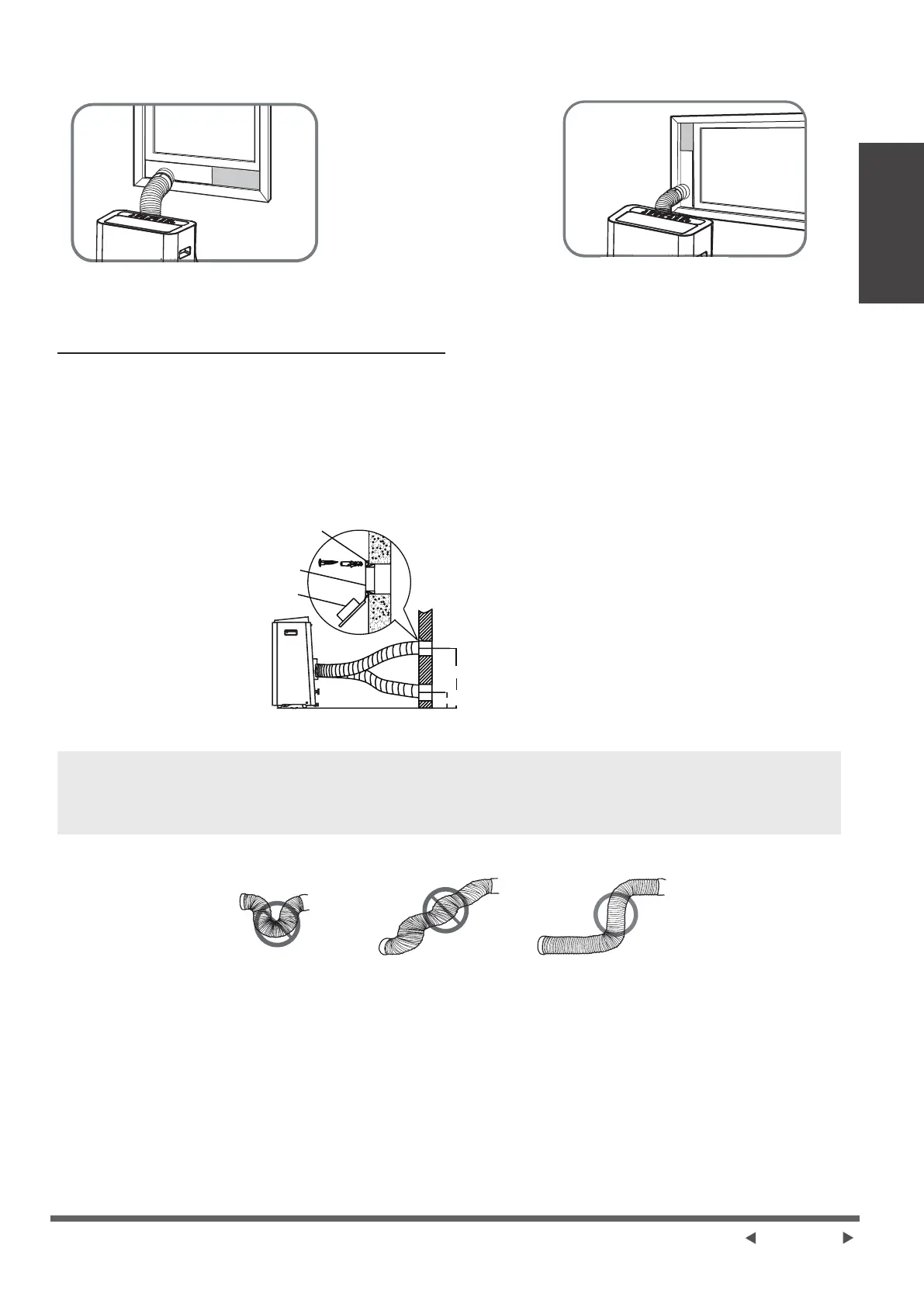

5. Włóż adapter suwaka okna do otworu suwaka okna.
Typ 2: Instalacja Naścienna (Dla niektórych modeli)
1. W ścianie wytnij otwór o średnicy 125 mm (4,9 cala) do adaptera wydechu ściennego B.
2. Przymocuj ścienny adapter wydechowy B do ściany za pomocą czterech zakotwiczeń i śrub
dostarczonych w zestawie.
3.
Podłącz zespół węża wydechowego (ze ściennym adapterem wydechowym A) do ściennego
adaptera wydechowego B.
Rozbudowa pozycji
zakotwiczenia
Ściana wylotowa
Adapter B
Zatyczka adaptera
max 120 cm lub 47 cala
UWAGA: Zakryj otwór za
pomocą zatyczki adaptera,
gdy nie jest w użytku.
min 30cm lub 12 cala
UWAGA: Aby zapewnić prawidłowe działanie, NIE przedłużaj ani nie wygninaj węża. Upewnij się,
że wokół wylotu powietrza węża wylotowego nie ma żadnych przeszkód (w zakresie 500 mm),
aby układ wydechowy działał prawidłowo. Wszystkie ilustracje w tej instrukcji służą jedynie celom
wyjaśnieniającym. Twój klimatyzator może się nieznacznie różnić. Dominuje rzeczywisty kształt.
Instrukcje Instalacji
Strona 17
PL
