Stránka 17
►

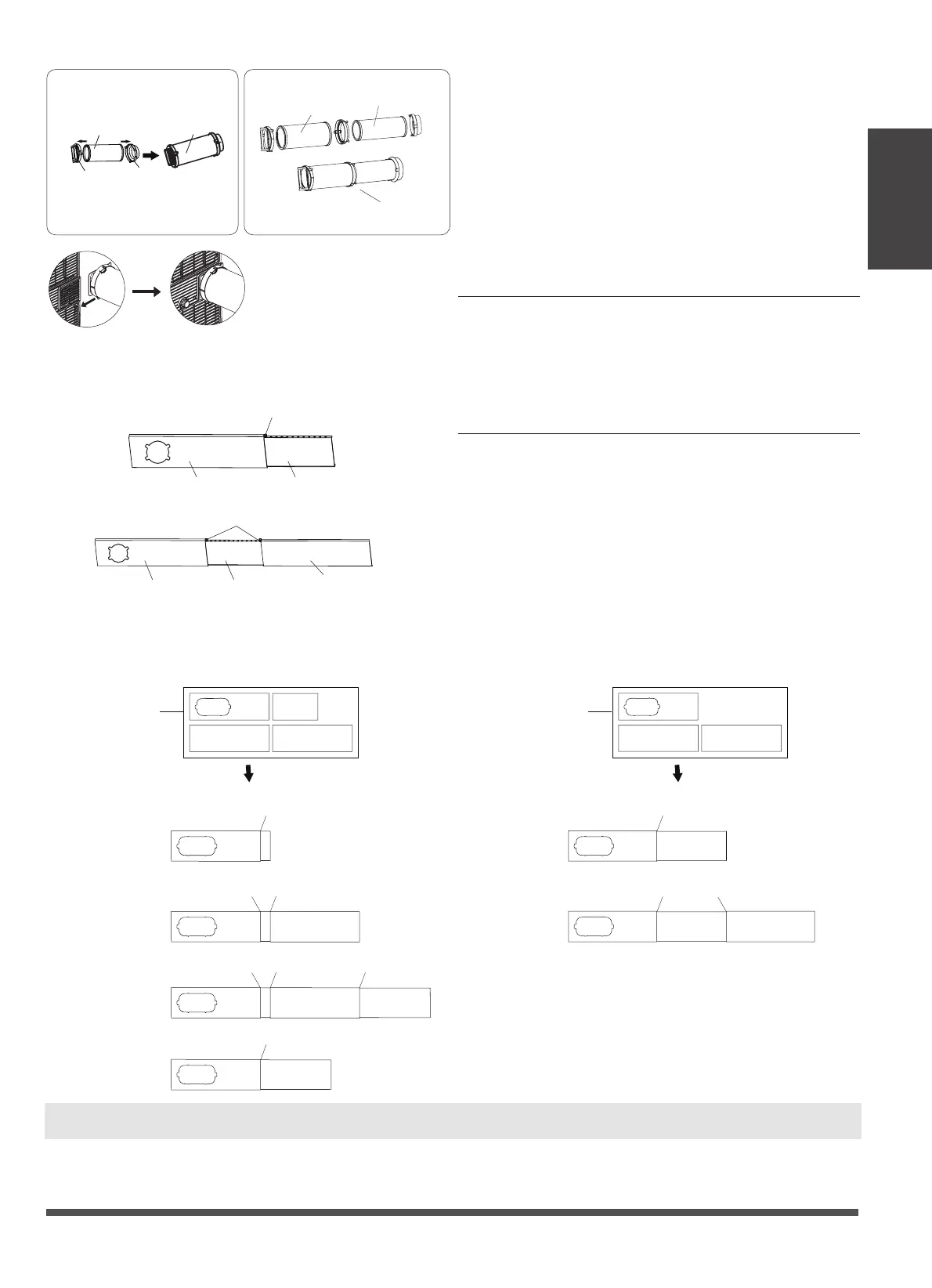

Inštalácia na stenu:
Výfuková
hadica
Adaptér
jednotky
Nástavec na
odsávanie A
Zostava
výfukovej
hadice
Výfuková
hadica
Predĺžená
Výfuková Hadica
Zostava
výfukovej hadice
Model A Model B
Krok Druhý: Namontujte zostavu
výfukovej hadice do jednotky
Zatlačte Výfukovú hadicu do otvoru
chladiča jednotky v smere šípky.
MODEL A
Skrutka
Okenný posúvač A
Okenný posúvač B
alebo
Skrutky
Okenný posúvač A Okenný posúvač B Okenný posúvač C
Krok Tretí: Príprava Nastaviteľného
Okenného Posúvača
1. Vyberte posúvače okna podľa veľkosti
okna. Niekedy je ich potrebné orezať,
aby zodpovedali veľkosti okna, venujte
osobitnú pozornosť správnemu
orezaniu.
2. Keď sú posuvné okná nastavené na
Srávnu džku, pripevnite ich pomocou
skrutiek.
alebo
MODEL B
1+
2：
1+2+
3：
1+2+3+
4：
1+
4：
Pred montážou
Okenné
Posuvníky
Okenné Posuvníky
Skrutka
Skrutka Skrutka
Skrutka Skrutka
Skrutka
Skrutka
MODEL C
1+
2：
1+2+
3：
Pred montážou
Okenné
Posuvníky
Po montáži
Skrutka
Skrutka
Skrutka
Inštalácia
POZNÁMKA: Po príprave Zostavy Výfukových hadíc a Nastaviteľného Posúvača Okien
vyberte jednu z nasledujúcich dvoch metód inštalácie.
Pokyny na Inštaláciu
