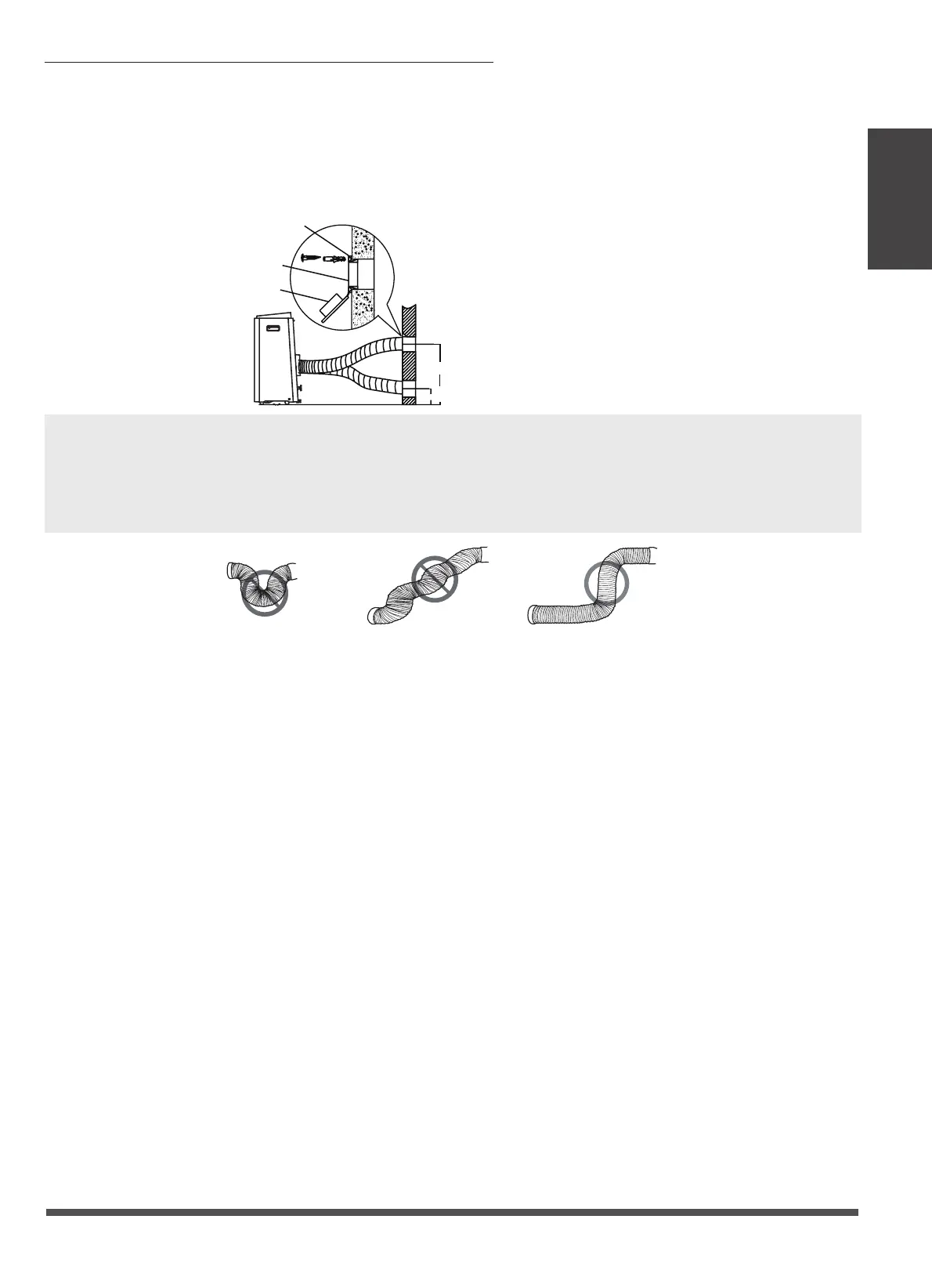

Typ 2: Inštalácia Na Stenu (Pre niektoré modely)
1. Vyrežte 125 mm (4,9 palca) otvor do steny pre nástenný výfukový adaptér typu B.
2. Adaptér B Na Stenu Pripevnite k Stene Pomocou Štyroch kotiev a skrutiek, Ktoré sú
súčasťou súpravy.
3. Pripojte Zostavu Výfukovej Hadice (s Adaptérom Stenového Výfuku A) na Adaptér
Stenového Výfuku B.
Rozpínacia
pozícia kotvy
Adaptér Výfuku
na Stenu B
Kryt adaptéra
POZNÁMKA: Zakryte otvor
pomocou krytu adaptéra, keď
ho nepoužívate.
max 120 cm alebo 47 palcov
max 30cm alebo 12 palcov
POZNÁMKA: Aby ste zabezpečili správnu funkciu, NENAŤAHUJTE ani neohýbajte
hadicu. Ubezpečte sa, že okolo vývodu vzduchu výfukovej hadice (v blízkosti 500 mm)
nie je žiadna prekážka, aby správne fungoval výfukový systém. Všetky obrázky v tomto
návode sú len na vysvetlenie. Vaša klimatizačná jednotka môže sa môže trochu líšiť.
Celkový tvar sa nelíši.
Pokyny na
Inštaláciu
SK
