Comfee Smart Cool 7000-1 - Page 182

◄
Page 20
►

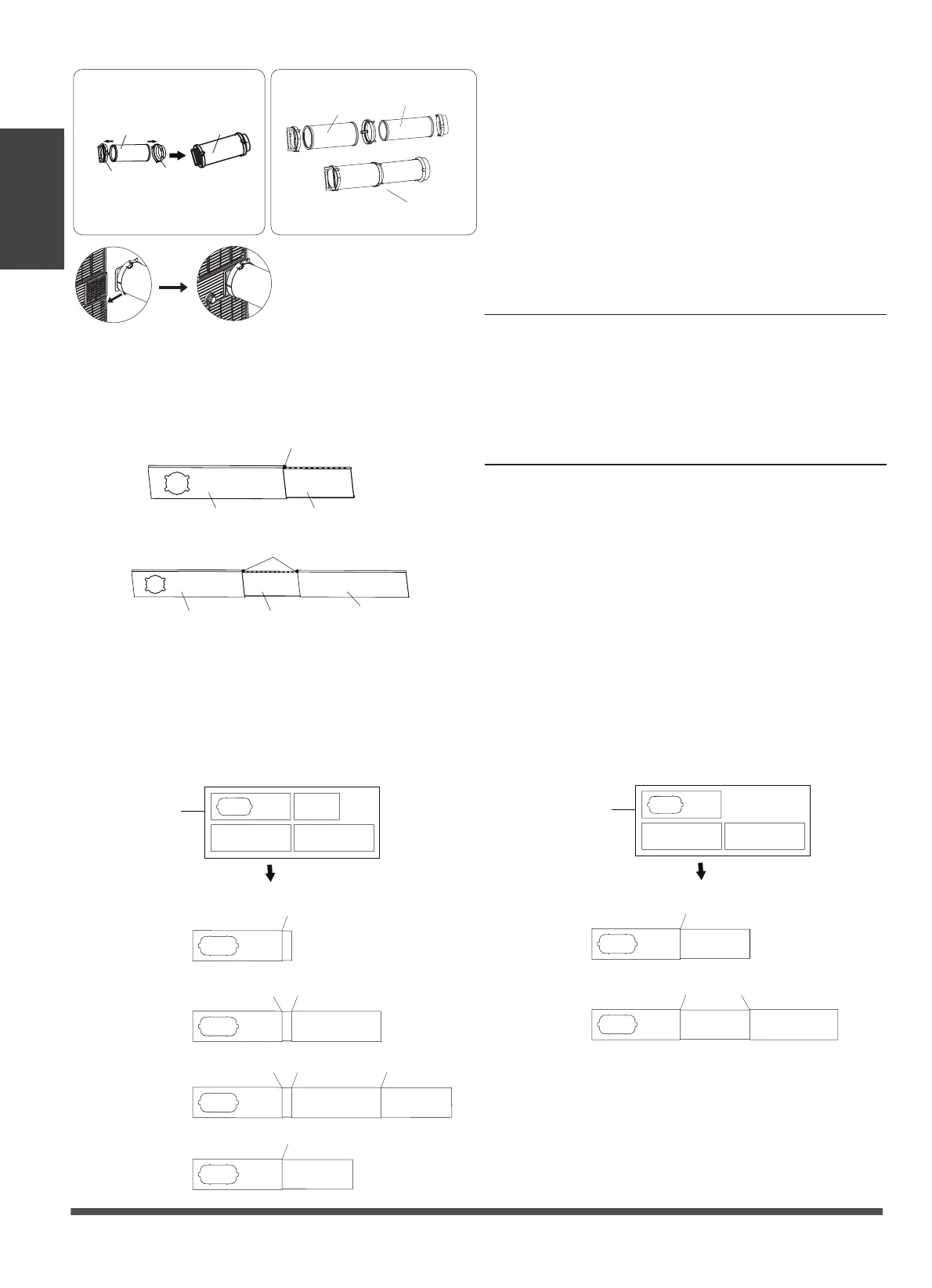

Τύπος τοποθέτησης σε τοίχο:
Σωλήνας
εξαερισμού
Προσαρμογέας
μονάδος
Προσαρμογέας
Επιτοίχιου
Εξαεριστήρα Α
Συγκρότημα
σωλήνα
εξάτμισης
Σωλήνας
εξαερισμού
Εκτεταμένος
σωλήνας
εξάτμισης
Συγκρότημα
σωλήνα εξάτμισης
Μοντέλο Α Μοντέλο Β
Βήμα Δεύτερο: Εγκαταστήστε τον
σύνδεσμο του σωλήνα εξαερισμού στη
μονάδα
Σπρώξτε τον εύκαμπτο σωλήνα
εξαγωγής στο άνοιγμα εξόδου αέρα
της μονάδας κατά την κατεύθυνση του
βέλους.
ΜΟΝΤΕΛΟ Α
Βίδα
Σύρτης παραθύρου Α
Σύρτης παραθύρου Β
ή
Βίδες
Σύρτης παραθύρου Α Σύρτης
παραθύρου Β
Σύρτης
παραθύρου Γ
Βήμα Τρίτο: Ετοιμασία Προσαρμόσιμου
Σύρτη Παραθύρου
1. Επιλέξτε τα ρυθμιστικά παραθύρου
ανάλογα με το μέγεθος του
παραθύρου σας. Μερικές φορές,
χρειάζεται να κοπεί απότομα για να
ανταποκρίνεται στο μέγεθος του
παραθύρου, προσέξτε ιδιαίτερα για
να το κόψετε σωστά.
2. Χρησιμοποιήστε μπουλόνια για να
στερεώσετε τα ρυθμιστικά του
παραθύρου αφού ρυθμιστούν στο
σωστό μήκος.
ΜΟΝΤΕΛΟ Β
1+
2：
1+2+
3：
1+2+3+
4：
1+
4：
Πριν από τη συναρμολόγηση
Ρυθμιστικά
παραθύρων
Ρυθμιστικά παραθύρων
Βίδα
Βίδα Βίδα
Βίδα Βίδα
Βίδα
Βίδα
ΜΟΝΤΕΛΟ Γ
1+
2：
1+2+
3：
Πριν από τη συναρμολόγηση
Ρυθμιστικά
παραθύρων
Μετά τη συναρμολόγηση
Βίδα
Βίδα
Βίδα
Οδηγίες Εγκατάστασης
EL
